Vilken typ av cylindriskt rullager är bäst för din industriella tillämpning

Cylindriska rullagerär allmänt kända för sin exceptionella radiella lastkapacitet, höga styvhet och lämplighet för krävande industriella miljöer. Men att välja rätt typ av cylindriskt rullager är inte alltid lätt. Med flera konstruktioner som NU-, NJ-, NUP-, N- och NF-serierna, som var och en erbjuder unika strukturella och prestandafördelar, kräver valet av det optimala lagret en tydlig förståelse av applikationsförhållandena.

Denna djupgående guide utforskar arbetsprinciper, strukturella typer, prestandaegenskaper och verkliga tillämpningar av cylindriska rullager. I slutet av denna artikel kommer du att med säkerhet kunna avgöra vilket cylindriskt rullager som bäst passar dina specifika industriella behov.

Innehållsförteckning

• Vad är cylindriska rullager?
• Hur fungerar cylindriska rullager?
• Viktiga fördelar med cylindriska rullager
• Huvudtyper av cylindriska rullager förklaras
• Jämförelsetabell för cylindriska rullagertyper
• Industriella applikationer
• Hur man väljer rätt cylindriskt rullager
• Underhåll och livslängd
• Vanliga frågor

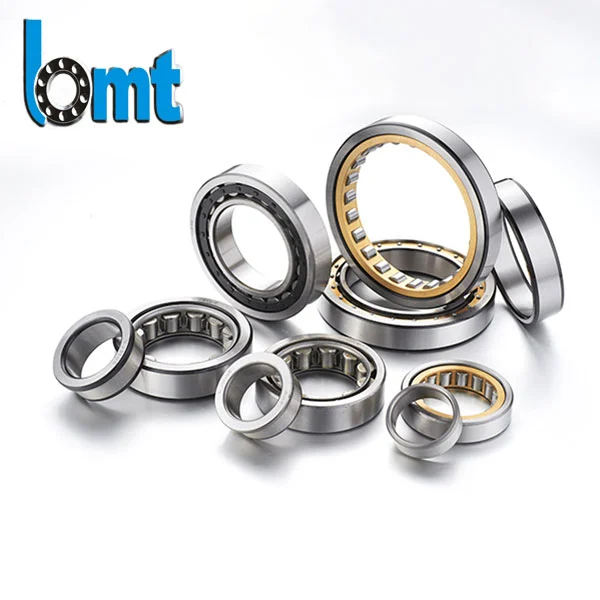

Vad är cylindriska rullager?

Cylindriska rullager är rullager som använder cylindriska rullar istället för kulor för att upprätthålla separation mellan rörliga delar. Till skillnad från kullager, som pekar i kontakt med löpbanorna, ger cylindriska rullar linjekontakt, vilket gör att de kan stödja betydligt högre radiella belastningar.

Dessa lager används ofta i tunga maskiner där hög lastkapacitet, styvhet och driftsäkerhet är avgörande. Företag gillarBMTdesigna cylindriska rullager för att möta de rigorösa kraven från industrier som stålproduktion, gruvdrift, kraftgenerering och industriella växellådor.

Hur fungerar cylindriska rullager?

Arbetsprincipen för cylindriska rullager är baserad på rullande rörelse snarare än glidfriktion. De cylindriska rullarna styrs mellan de inre och yttre löpbanorna och fördelar belastningen jämnt över lagerytan.

• Radiella belastningar överförs genom ledningskontakt
• Minskad friktion förbättrar energieffektiviteten
• Hög styvhet minimerar axelavböjning

Vissa konstruktioner tillåter axiell förskjutning, vilket gör dem idealiska för applikationer där termisk expansion av axeln inträffar.

Viktiga fördelar med cylindriska rullager

• Hög radiell lastkapacitet– Idealisk för tunga maskiner
• Höghastighetskapacitet– Lämplig för höghastighetsrotation
• Låg friktion– Minskad värmeutveckling
• Modulär design– Enkel montering och demontering
• Lång livslängd– När den är ordentligt smord och inriktad

Huvudtyper av cylindriska rullager förklaras

Cylindriska rullager av NU-typ

NU-typlager har två ribbor på den yttre ringen och inga ribbor på den inre ringen. Denna design tillåter axiell förskjutning i båda riktningarna, vilket gör den lämplig för flytande lagerpositioner.

Cylindriska rullager av typ NJ

NJ-lager har två ribbor på den yttre ringen och en ribba på den inre ringen, vilket gör att de kan stödja begränsade axiella belastningar i en riktning.

Cylindriska rullager av NUP-typ

NUP-lager inkluderar en extra lös ribba, vilket gör att de kan placera axeln axiellt i båda riktningarna samtidigt som de stöder tunga radiella belastningar.

Cylindriska rullager av typ N

N-typlager har två ribbor på den inre ringen och ingen på den yttre ringen, vilket möjliggör axiell förskjutning liknande NU-typer men med en annan monteringskonfiguration.

Cylindriska rullager av NF-typ

NF-lager kan stödja axiella belastningar i en riktning på grund av deras ribbakonfiguration, som ofta används i växellådor och motortillämpningar.

Jämförelsetabell för cylindriska rullagertyper

Industriella applikationer

Cylindriska rullager används i stor utsträckning inom olika industrier på grund av deras robusthet och anpassningsförmåga:

• Valsverk av stål
• Gruv- och anläggningsutrustning
• Vindkraftverk
• Industriella växellådor
• Elmotorer och generatorer

Till exempel i stålverk hanterar cylindriska rullager extrema belastningar och stötförhållanden samtidigt som dimensionsstabiliteten bibehålls.

Hur man väljer rätt cylindriskt rullager

Tänk på följande faktorer när du väljer cylindriska rullager:

1. Krav på radiell och axiell belastning
2. Drifthastighet
3. Monteringsarrangemang (fast eller flytande)
4. Smörjmetod
5. Driftstemperatur

Arbeta med erfarna tillverkare somBMTsäkerställer att ditt val av lager är optimerat för prestanda, tillförlitlighet och kostnadseffektivitet.

Underhåll och livslängd

Korrekt underhåll förlänger lagrets livslängd avsevärt. Viktiga bästa metoder inkluderar:

• Använd lämplig smörjning
• Förhindra kontaminering
• Säkerställer korrekt montering och uppriktning
• Övervakning av vibrationer och temperatur

Regelbunden inspektion hjälper till att identifiera tidiga tecken på trötthet eller slitage, vilket förhindrar kostsamma stillestånd.

Vanliga frågor

Kan cylindriska rullager stödja axiella belastningar?

Vissa typer, såsom NJ- och NUP-lager, kan stödja begränsade axiella belastningar beroende på deras ribbakonfiguration.

Är cylindriska rullager bättre än kullager?

För tillämpningar med hög radiell belastning och hög styvhet är cylindriska rullager i allmänhet överlägsna kullager.

Vilka industrier använder cylindriska rullager mest anmärkningsvärt?

Stål, gruvdrift, kraftgenerering och tung industritillverkning är starkt beroende av cylindriska rullager.

Hur förlänger jag livslängden på cylindriska rullager?

Korrekt smörjning, korrekt installation och regelbundet underhåll är de mest effektiva sätten att maximera lagrets livslängd.

Slutsats

Att välja rätt cylindriskt rullager är ett avgörande beslut som direkt påverkar maskinens tillförlitlighet och prestanda. Genom att förstå skillnaderna mellan lagertyper, lastkapacitet och applikationskrav kan du säkerställa optimal drift och långvarig hållbarhet.

Om du letar efter högkvalitativa cylindriska rullager konstruerade för krävande industriella applikationer,BMTerbjuder professionella lösningar och teknisk support. Gärnakontakta ossidag för att diskutera dina krav och hitta rätt lager för ditt projekt.
