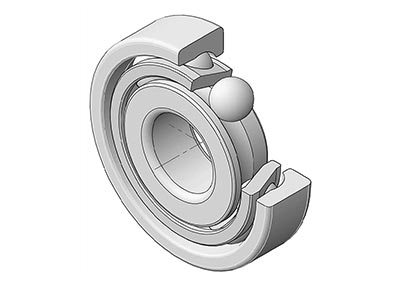

Vinklade kontaktkullager
Vinkelkontaktkullagerhar löpbanor på både de inre och yttre ringen som är förskjutna längs lagrets axel. Denna design gör det möjligt för dem att stödja kombinerade belastningar, inklusive både radiella och axiella krafter, som arbetar samtidigt. När kontaktvinkeln blir brantare ökar även dessa lagers förmåga att hantera axialbelastningar avsevärt.
- View as

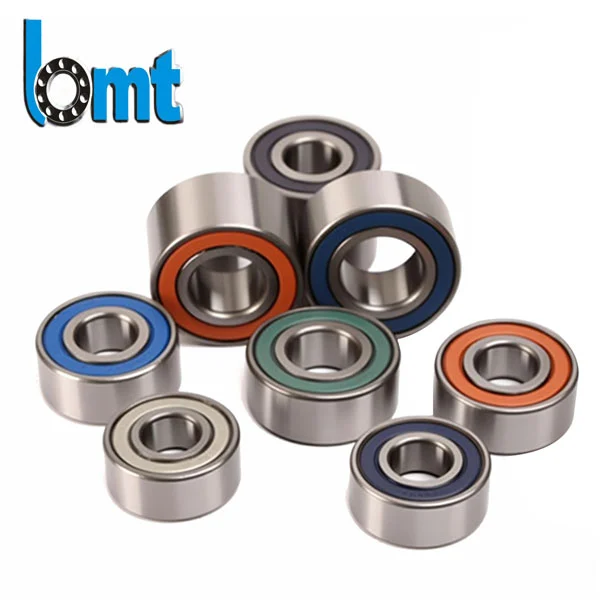

Enradiga vinkelkontaktkullager
Inom området för precisionsmaskiner som behöver motstå enkelriktade axiella belastningar, har BMT:s enradiga vinkelkontaktkullager vunnit stort erkännande för sin utmärkta prestanda. Vi använder högkvalitativt lagerstål och exakt bearbetningsteknik för att säkerställa att varje uppsättning lager kan fungera stabilt under olika svåra arbetsförhållanden.

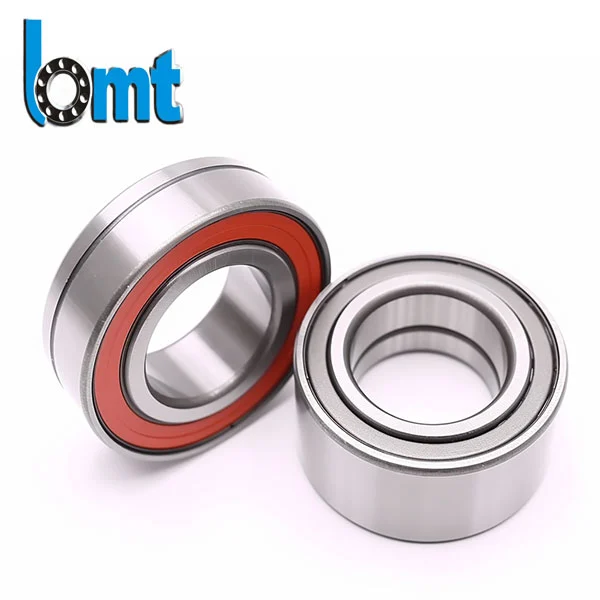

Fyrpunktskontaktkullager
Ingenjörer stöter ofta på ett svårt problem när det gäller design av mekanisk utrustning. Hur stödjer man effektivt dubbelriktade axiella belastningar inom ett begränsat utrymme? Detta är precis den ursprungliga avsikten bakom vår utveckling av fyrapunktskontaktkullager. Efter år av praktisk verifiering har BMT-företagets lager blivit den föredragna lösningen för många industriella tillämpningar.

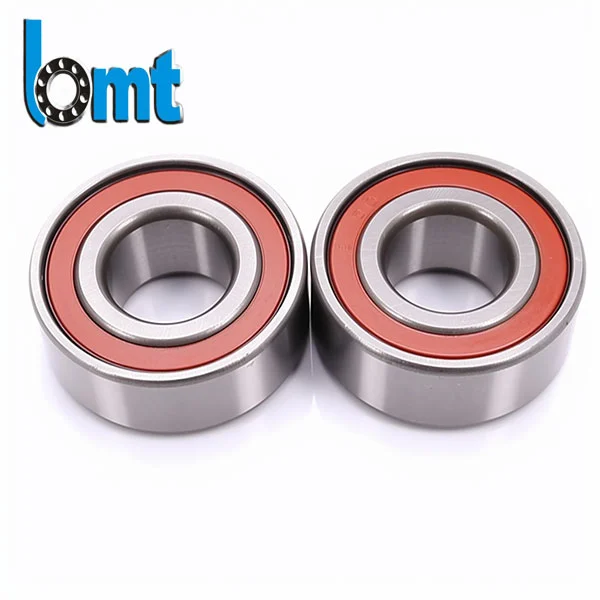

Dubbla rad vinkelkontaktkullager
BMT-företag som en professionell tillverkare som är djupt engagerad i tillverkningen av dubbla rader av vinkelkontaktkullager i nästan två decennier, är BMT väl medveten om betydelsen av stabil utrustningsdrift för produktionseffektiviteten. Denna produkt presterar bra i att bära kombinerade belastningar på grund av sin unika strukturella design.

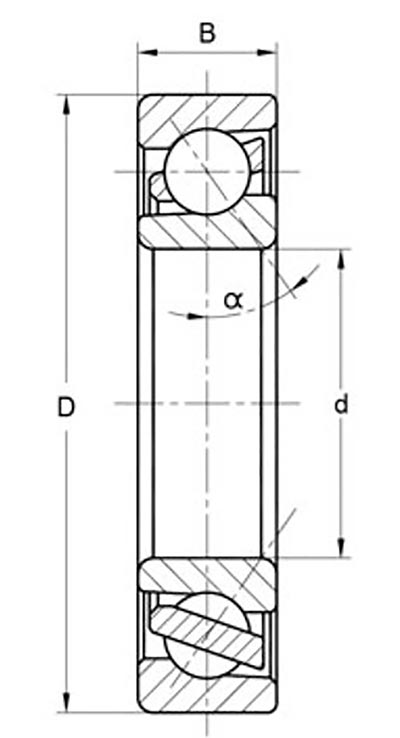

| Punkt | Typ av tätning | d (mm) | D (mm) | B (mm) | Dynamisk Cr (N) | Statisk Cor (N) | Anteckningar |
| 30/5 | -/2RS/2Z | 5 | 14 | 7 | 1810 | 950 | r=0,2 mm |
| 30/6 | -/2RS/2Z | 6 | 17 | 9 | 3100 | 1420 | r=0,3 mm |
| 30/7 | -/2RS/2Z | 7 | 19 | 10 | 3650 | 1700 | r=0,3 mm |
| 30/8 | -/2RS/2Z | 8 | 22 | 11 | 5200 | 2650 | r=0,3 mm |
| 3000 | -/2RS/2Z | 10 | 26 | 12 | 5700 | 3250 | r=0,3 mm |
| 3001 | -/2RS/2Z | 12 | 28 | 12 | 6200 | 3750 | r=0,3 mm |
| 3002 | -/2RS/2Z | 15 | 32 | 13 | 8600 | 5400 | r=0,3 mm |
| 3003 | -/2RS/2Z | 17 | 35 | 14 | 9200 | 6200 | r=0,3 mm |
| 3004 | -/2RS/2Z | 20 | 42 | 16 | 14500 | 9600 | r=0,6 mm |
| 3005 | -/2RS/2Z | 25 | 47 | 16 | 15500 | 11100 | r=0,6 mm |
| 3006 | -/2RS/2Z | 30 | 55 | 19 | 20300 | 15600 | r=1,0 mm |
| 3007 | -/2RS/2Z | 35 | 62 | 20 | 24500 | 19400 | r=1,0 mm |
| 3008 | -/2RS/2Z | 40 | 68 | 21 | 25500 | 21700 | r=1,0 mm |
| 3200 | -/2Z | 10 | 30 | 14 | 7800 | 4550 | r=0,6 mm |
| 3201 | -/2Z | 12 | 32 | 15.9 | 10600 | 5850 | r=0,6 mm |
| 3202 | -/2RS/2Z | 15 | 35 | 15.9 | 11800 | 7100 | r=0,6 mm |
| 3203 | -/2RS/2Z | 17 | 40 | 17.5 | 14600 | 9000 | r=0,6 mm |
| 3204 | -/2Z | 20 | 47 | 20.6 | 19600 | 12500 | r=1,0 mm |
| 3205 | -/2RS/2Z | 25 | 52 | 20.6 | 21200 | 14600 | r=1,0 mm |
| 3206 | -/2RS/2Z | 30 | 62 | 23.8 | 30000 | 21200 | r=1,0 mm |
| 3207 | -/2RS/2Z | 35 | 72 | 27 | 39000 | 28500 | r=1,1 mm |
| 3208 | -/2RS/2Z | 40 | 80 | 30.2 | 48000 | 36500 | r=1,1 mm |
| 3209 | -/2RS/2Z | 45 | 85 | 30.2 | 48000 | 37500 | r=1,1 mm |
| 3210 | -/2RS/2Z | 50 | 90 | 30.2 | 51000 | 42500 | r=1,1 mm |
| 3211 | -/2RS/2Z | 55 | 100 | 33.3 | 58500 | 49000 | r=1,5 mm |
| 3212 | -/2RS/2Z | 60 | 110 | 36.5 | 72000 | 61000 | r=1,5 mm |
| 3213 | -/2RS/2Z | 65 | 120 | 38.1 | 80000 | 73500 | r=1,5 mm |
| 3214 | -/2RS/2Z | 70 | 125 | 39.7 | 83000 | 76500 | r=1,5 mm |
| 3215 | -/2RS/2Z | 75 | 130 | 41.3 | 91500 | 85000 | r=1,5 mm |
| 3216 | -/2RS/2Z | 80 | 140 | 44.4 | 98000 | 93000 | r=2,0 mm |
| 3217 | -/2RS/2Z | 85 | 150 | 49.2 | 112000 | 150000 | r=2,0 mm |
| 3218 | -/2RS/2Z | 90 | 160 | 52.4 | 125000 | 170000 | r=2,0 mm |
| 3219-M | - | 95 | 170 | 55.6 | 140000 | 186000 | r=2,1 mm |
| 3220-M | - | 100 | 180 | 60.3 | 144000 | 201600 | r=2,1 mm |
| 3221-M | - | 105 | 190 | 65.1 | 162000 | 220500 | r=2,1 mm |
| 3222-M | - | 110 | 200 | 69.8 | 183600 | 252000 | r=2,1 mm |
| 3302 | - | 15 | 42 | 19 | 16300 | 10000 | r=1,0 mm |
| 3303 | - | 17 | 47 | 22.2 | 20800 | 12500 | r=1,0 mm |
| 3304 | -/2RS/2Z | 20 | 52 | 22.2 | 23200 | 15000 | r=1,1 mm |
| 3305 | -/2RS/2Z | 25 | 62 | 25.4 | 30000 | 20000 | r=1,1 mm |
| 3306 | -/2RS/2Z | 30 | 72 | 30.2 | 41500 | 28500 | r=1,1 mm |
| 3307 | -/2RS/2Z | 35 | 80 | 34.9 | 51000 | 34500 | r=1,5 mm |
| 3308 | -/2RS/2Z | 40 | 90 | 36.5 | 62000 | 45000 | r=1,5 mm |
| 3309 | -/2RS/2Z | 45 | 100 | 39.7 | 68000 | 51000 | r=1,5 mm |
| 3310 | -/2RS/2Z | 50 | 110 | 44.4 | 81500 | 62000 | r=2,0 mm |
| 3311 | -/2RS/2Z | 55 | 120 | 49.2 | 102000 | 78000 | r=2,0 mm |
| 3312 | -/2RS/2Z | 60 | 130 | 54 | 125000 | 98000 | r=2,1 mm |
| 3313 | -/2RS/2Z | 65 | 140 | 58.7 | 143000 | 112000 | r=2,1 mm |
| 3314 | -/2RS/2Z | 70 | 150 | 63.5 | 143000 | 166000 | r=2,1 mm |
| 3315 | -/2RS/2Z | 75 | 160 | 68.3 | 146700 | 173700 | r=2,1 mm |
| 3316-M | - | 80 | 170 | 68.3 | 158400 | 190800 | r=2,1 mm |
| 3317-M | - | 85 | 180 | 73 | 171000 | 205200 | r=3,0 mm |
| 3318-M | - | 90 | 190 | 73 | 194400 | 247500 | r=3,0 mm |
| 3319-M | - | 95 | 200 | 77.8 | 198000 | 256500 | r=3,0 mm |
| 3320-M | - | 100 | 215 | 82.6 | 212400 | 288000 | r=3,0 mm |
| 3322-M | - | 110 | 240 | 92.1 | 243000 | 351000 | r=3,0 mm |
| 3800 | -/2RS/2Z | 10 | 19 | 7 | 2120 | 1400 | r=0,3 mm |
| 3801 | -/2RS/2Z | 12 | 21 | 7 | 2190 | 1550 | r=0,3 mm |
| 3802 | -/2RS/2Z | 15 | 24 | 7 | 2430 | 1960 | r=0,3 mm |
| 3803 | -/2RS/2Z | 17 | 26 | 7 | 2480 | 2080 | r=0,3 mm |
| 3804 | -/2RS/2Z | 20 | 32 | 10 | 5800 | 4850 | r=0,3 mm |
| 3805 | -/2RS/2Z | 25 | 37 | 10 | 6000 | 5600 | r=0,3 mm |
| 3806 | -/2RS/2Z | 30 | 42 | 10 | 6300 | 6100 | r=0,3 mm |
| 3807 | -/2RS/2Z | 35 | 47 | 10 | 6700 | 7000 | r=0,3 mm |
| 3808 | -/2RS/2Z | 40 | 52 | 10 | 7000 | 7800 | r=0,3 mm |
| 3809 | -/2RS/2Z | 45 | 58 | 10 | 7200 | 8300 | r=0,3 mm |
| 3810 | -/2RS/2Z | 50 | 65 | 12 | 8700 | 10400 | r=0,3 mm |
| 3811 | -/2RS/2Z | 55 | 72 | 13 | 12100 | 15700 | r=0,3 mm |
| 3812 | -/2RS/2Z | 60 | 78 | 14 | 14500 | 17500 | r=0,3 mm |
| 3813 | -/2RS/2Z | 65 | 85 | 15 | 17700 | 21400 | r=0,6 mm |
| 3814 | -/2RS/2Z | 70 | 90 | 15 | 19200 | 23800 | r=0,6 mm |
| 3815 | -/2RS/2Z | 75 | 95 | 15 | 19400 | 24400 | r=0,6 mm |
| 3816 | -/2RS/2Z | 80 | 100 | 15 | 19600 | 25500 | r=0,6 mm |
| 7200B | - / 2RS | 10 | 30 | 9 | 5040 | 2470 | r=0,6 mm, r1=0,3 mm, a=13° |
| 7201B | - / 2RS | 12 | 32 | 10 | 7030 | 3370 | r=0,6 mm, r1=0,3 mm, a=14° |
| 7202B | - / 2RS | 15 | 35 | 11 | 7980 | 4230 | r=0,6 mm, r1=0,3 mm, a=16° |
| 7203B | - / 2RS | 17 | 40 | 12 | 9980 | 5420 | r=0,6 mm, r1=0,3 mm, a=18° |
| 7204B | - / 2RS | 20 | 47 | 14 | 13300 | 7410 | r=1,0 mm, r1=0,6 mm, a=21° |
| 7205B | - / 2RS | 25 | 52 | 15 | 14540 | 8550 | r=1,0 mm, r1=0,6 mm, a=24° |
| 7206B | - / 2RS | 30 | 62 | 16 | 20620 | 13400 | r=1,0 mm, r1=0,6 mm, a=27° |
| 7207B | - / 2RS | 35 | 72 | 17 | 26600 | 18050 | r=1,1 mm, r1=0,6 mm, a=31° |
| 7208B | - / 2RS | 40 | 80 | 18 | 32300 | 22330 | r=1,1 mm, r1=0,6 mm, a=34° |
| 7209B | - / 2RS | 45 | 85 | 19 | 35630 | 25650 | r=1,1 mm, r1=0,6 mm, a=37° |
| 7210B | - / 2RS | 50 | 90 | 20 | 37050 | 27080 | r=1,1 mm, r1=0,6 mm, a=39° |
| 7211B | - / 2RS | 55 | 100 | 21 | 46550 | 36580 | r=1,5 mm, r1=1,0 mm, a=43° |
| 7212B | - / 2RS | 60 | 110 | 22 | 56050 | 42750 | r=1,5 mm, r1=1,0 mm, a=47° |
| 7213B | - | 65 | 120 | 23 | 60300 | 49500 | r=1,5 mm, r1=1,0 mm, a=51° |
| 7214B | - | 70 | 125 | 24 | 66600 | 55800 | r=1,5 mm, r1=1,0 mm, a=53° |
| 7215B | - | 75 | 130 | 25 | 65700 | 55800 | r=1,5 mm, r1=1,0 mm, a=56° |
| 7216B | - | 80 | 140 | 26 | 76500 | 64800 | r=2,0 mm, r1=1,0 mm, a=59° |
| 7217B | - | 85 | 150 | 28 | 87300 | 77400 | r=2,0 mm, r1=1,0 mm, a=63° |
| 7218B | - | 90 | 160 | 30 | 102600 | 88200 | r=2,0 mm, r1=1,0 mm, a=67° |
| 7219B | - | 95 | 170 | 32 | 110700 | 95400 | r=2,1 mm, rl=1,1 mm, a=72° |
| 7220B M | - | 100 | 180 | 34 | 127800 | 111600 | r=2,1 mm, rl=1,1 mm, a=76° |
| 7221B M | - | 105 | 190 | 36 | 139500 | 127800 | r=2,1 mm, r1=1,1 mm, a=80° |
| 7222B M | - | 110 | 200 | 38 | 150300 | 138600 | r=2,1 mm, r1=1,1 mm, a=84° |
| 7224B M | - | 120 | 215 | 40 | 163800 | 160200 | r=2,1 mm, r1=1,1 mm, a=90° |
| 7226B M | - | 130 | 230 | 40 | 180000 | 183600 | r=3,0 mm, r1=1,1 mm, a=96° |
| 7228B M | - | 140 | 250 | 42 | 192600 | 207900 | r=3,0 mm, r1=1,1 mm, a=103° |
| 7230B M | - | 150 | 270 | 45 | 220500 | 247500 | r=3,0 mm, r1=1,1 mm, a=111° |
| 7232B M | - | 160 | 290 | 48 | 212400 | 252000 | r=3,0 mm, r1=1,1 mm, a=118° |
| 7234B M | - | 170 | 310 | 52 | 238500 | 292500 | r=4,0 mm, r1=1,5 mm, a=127° |
| 7301B | - | 12 | 37 | 12 | 10830 | 5040 | r=1,0 mm, r1=0,6 mm, a=16° |
| 7302B | - / 2RS | 15 | 42 | 13 | 13490 | 6840 | r=1,0 mm, r1=0,6 mm, a=18° |
| 7303B | - / 2RS | 17 | 47 | 14 | 16720 | 8550 | r=1,0 mm, r1=0,6 mm, a=20° |
| 7304B | - / 2RS | 20 | 52 | 15 | 19380 | 10550 | r=1,1 mm, r1=0,6 mm, a=23° |
| 7305B | - / 2RS | 25 | 62 | 17 | 26600 | 15010 | r=1,1 mm, r1=0,6 mm, a=27° |
| 7306B | - / 2RS | 30 | 72 | 19 | 33730 | 21000 | r=1,1 mm, r1=0,6 mm, a=31° |
| 7307B | - / 2RS | 35 | 80 | 21 | 40850 | 26130 | r=1,5 mm, r1=1,0 mm, a=35° |
| 7308B | - / 2RS | 40 | 90 | 23 | 50350 | 32780 | r=1,5 mm, r1=1,0 mm, a=39° |
| 7309B | - / 2RS | 45 | 100 | 25 | 61750 | 40850 | r=1,5 mm, r1=1,0 mm, a=43° |
| 7310B | - / 2RS | 50 | 110 | 27 | 71250 | 47500 | r=2,0 mm, r1=1,0 mm, a=47° |
| 7311B | - / 2RS | 55 | 120 | 29 | 81700 | 57950 | r=2,0 mm, r1=1,0 mm, a=51° |
| 7312B | - / 2RS | 60 | 130 | 31 | 91200 | 65550 | r=2,1 mm, r1=1,1 mm, a=55° |
| 7313B | - | 65 | 140 | 33 | 99000 | 73800 | r=2,1 mm, r1=1,1 mm, a=60° |
| 7314B | - | 70 | 150 | 35 | 113400 | 83700 | r=2,1 mm, r1=1,1 mm, a=64° |
| 7315B | - | 75 | 160 | 37 | 126000 | 96300 | r=2,1 mm, r1=1,1 mm, a=68° |
| 7316B | - | 80 | 170 | 39 | 139500 | 111600 | r=2,1 mm, rl=1,1 mm, a=72° |
| 7317B | - | 85 | 180 | 41 | 150300 | 124200 | r=3,0 mm, r1=1,1 mm, a=76° |
| 7318B | - | 90 | 190 | 43 | 162000 | 139500 | r=3,0 mm, r1=1,1 mm, a=80° |
| 7319B | - | 95 | 200 | 45 | 170100 | 150300 | r=3,0 mm, r1=1,1 mm, a=84° |
| 7320B M | - | 100 | 215 | 47 | 192600 | 177300 | r=3,0 mm, r1=1,1 mm, a=90° |
| 7321B M | - | 105 | 225 | 49 | 202500 | 192600 | r=3,0 mm, r1=1,1 mm, a=94° |
| 7322B M | - | 110 | 240 | 50 | 225000 | 220500 | r=3,0 mm, r1=1,1 mm, a=98° |
| 7324B M | - | 120 | 260 | 55 | 247500 | 256500 | r=3,0 mm, r1=1,1 mm, a=107° |
| 7326B M | - | 130 | 280 | 58 | 274500 | 292500 | r=4,0 mm, r1=1,5 mm, a=115° |
| 7328B M | - | 140 | 300 | 62 | 270000 | 310500 | r=4,0 mm, r1=1,5 mm, a=123° |
| 7330B M | - | 150 | 320 | 65 | 292500 | 351000 | r=4,0 mm, r1=1,5 mm, a=131° |
| 7332B M | - | 160 | 340 | 68 | 324000 | 405000 | r=4,0 mm, r1=1,5 mm, a=139° |
| 7334B M | - | 170 | 360 | 72 | 364500 | 477000 | r=4,0 mm, r1=1,5 mm, a=147° |
| 7406 ACM | - | 30 | 90 | 23 | 55600 | 37700 | vinkel=25° |
| 7406 BM | - | 30 | 90 | 23 | 47500 | 29000 | vinkel=40° |
| 7407 ACM | - | 35 | 100 | 25 | 66400 | 41900 | vinkel=25° |
| 7407 BM | - | 35 | 100 | 25 | 60500 | 38000 | vinkel=40° |
| 7408 ACM | - | 40 | 110 | 27 | 73700 | 42100 | vinkel=25° |
| 7408 BM | - | 40 | 110 | 27 | 70200 | 45000 | vinkel=40° |
| 7409 ACM | - | 45 | 120 | 29 | 84500 | 55100 | vinkel=25° |
| 7409 BM | - | 45 | 120 | 29 | 80700 | 44100 | vinkel=40° |
| 7410 ACM | - | 50 | 130 | 31 | 115800 | 78300 | vinkel=25° |
| 7410 BM | - | 50 | 130 | 31 | 95600 | 64000 | vinkel=40° |
| 7411 ACM | - | 55 | 140 | 33 | 121400 | 84500 | vinkel=25° |
| 7411 BM | - | 55 | 140 | 33 | 111000 | 76500 | vinkel=40° |
| 7412 ACM | - | 60 | 150 | 35 | 131800 | 95300 | vinkel=25° |
| 7412 BM | - | 60 | 150 | 35 | 119000 | 86500 | vinkel=40° |
| QJ208 | - | 40 | 80 | 18 | 52700 | 45000 | r=1,1mm, Cu=3050N, Fett:6900rpm |
| QJ209 | - | 45 | 85 | 19 | 58500 | 51000 | r=1,1mm, Cu=3500N, Fett:6200rpm |
| QJ210 | - | 50 | 90 | 20 | 61800 | 56000 | r=1,1 mm, Cu=3800N, fett: 5600 rpm |
| QJ211 | - | 55 | 100 | 21 | 79300 | 76500 | r=1,5 mm, Cu=4800N, fett: 5100 rpm |
| QJ212 | - | 60 | 110 | 22 | 92300 | 86500 | r=1,5 mm, Cu=5900N, fett: 4700 rpm |
| QJ213 | - | 65 | 120 | 23 | 104000 | 110000 | r=1,5 mm, Cu=6550N, Fett: 4400 rpm |
| QJ214 | - | 70 | 125 | 24 | 114000 | 120000 | r=1,5 mm, Cu=7150N, Fett: 4000 rpm |
| QJ215 | - | 75 | 130 | 25 | 117000 | 122000 | r=1,5 mm, Cu=7550N, fett: 3800 rpm |
| QJ216 | - | 80 | 140 | 26 | 138000 | 146000 | r=2,0mm, Cu=8650N, Fett:3500rpm |
| QJ217 | - | 85 | 150 | 28 | 148000 | 160000 | r=2,0mm, Cu=9650N, Fett:3300rpm |
| QJ218 | - | 90 | 160 | 30 | 174000 | 186000 | r=2,0mm, Cu=11100N, Fett:3100rpm |
| QJ219 | - | 95 | 170 | 32 | 199000 | 210000 | r=2,1mm, Cu=12400N, Fett:3000rpm |
| QJ220 | - | 100 | 180 | 34 | 225000 | 240000 | r=2,1mm, Cu=12900N, Fett:2800rpm |
| QJ222 | - | 110 | 200 | 38 | 265000 | 305000 | r=2,1mm, Cu=15500N, Fett:2500rpm |
| QJ224 | - | 120 | 215 | 40 | 286000 | 340000 | r=2,1mm, Cu=17700N, Fett:2300rpm |
| QJ306 | - | 30 | 72 | 19 | 44000 | 57500 | r=1,1mm, Cu=2460N, Fett:8000rpm |
| QJ307 | - | 30 | 80 | 21 | 55000 | 73000 | r=1,5 mm, Cu=3150N, Fett: 7000 rpm |
| QJ308 | - | 40 | 90 | 23 | 67000 | 91500 | r=1,5 mm, Cu=3950N, fett: 6200 rpm |
| QJ309 | - | 45 | 100 | 25 | 87000 | 121000 | r=1,5 mm, Cu=5200N, fett: 5500 rpm |
| QJ310 | - | 50 | 110 | 27 | 102000 | 145000 | r=2,0mm, Cu=6200N, Fett:5000rpm |
| QJ311 | - | 55 | 120 | 29 | 118000 | 170000 | r=2,0 mm, Cu=7300N, fett: 4600 rpm |
| QJ312 | - | 60 | 130 | 31 | 135000 | 198000 | r=2,1mm, Cu=8500N, Fett:4200rpm |
| QJ313 | - | 65 | 140 | 33 | 153000 | 228000 | r=2,1mm, Cu=9700N, Fett:3900rpm |
| QJ314 | - | 70 | 150 | 35 | 172000 | 260000 | r=2,1mm, Cu=10700N, Fett:3600rpm |
| QJ315 | - | 75 | 160 | 37 | 187000 | 294000 | r=2,1mm, Cu=11700N, Fett:3400rpm |
| QJ316 | - | 80 | 170 | 39 | 202000 | 330000 | r=2,1mm, Cu=12700N, Fett:3200rpm |
| QJ317 | - | 85 | 180 | 41 | 218000 | 370000 | r=3,0mm, Cu=13800N, Fett:3000rpm |
| QJ318 | - | 90 | 190 | 43 | 235000 | 410000 | r=3,0mm, Cu=14800N, Fett:2800rpm |
| QJ319 | - | 95 | 200 | 45 | 251000 | 450000 | r=3,0mm, Cu=16000N, Fett:2700rpm |
| QJ320 | - | 100 | 215 | 47 | 302000 | 585000 | r=3,0mm, Cu=20000N, Fett:2500rpm |
| QJ322 | - | 110 | 240 | 50 | 338000 | 680000 | r=3,0mm, Cu=22100N, Fett:2300rpm |
| QJ324 | - | 120 | 260 | 55 | 359000 | 765000 | r=3,0mm, Cu=23800N, Fett:2100rpm |
| VLU 200414 | - | 304 | 518 | 111 | 111000 | 110000 | Axial:Ca=169kN/Coa=295kN |
| VLU 200544 | - | 434 | 648 | 123 | 123000 | 145000 | Axial: Ca=188kN/Coa=385kN |
| VLU 200644 | - | 534 | 748 | 131 | 131000 | 171000 | Axial: Ca=200kN/Coa=455kN |
| VLU 200744 | - | 634 | 848 | 138 | 138000 | 198000 | Axial:Ca=211kN/Coa=530kN |
| VLU 200844 | - | 734 | 948 | 145 | 145000 | 224000 | Axial:Ca=222kN/Coa=600kN |
| VLU 200944 | - | 834 | 1048 | 151 | 151000 | 250000 | Axial:Ca=231kN/Coa=670kN |
| VLU 201094 | - | 984 | 1198 | 160 | 160000 | 290000 | Axial: Ca=244kN/Coa=770kN |
| VSU 200414 | - | 342 | 486 | 111 | 111000 | 248000 | Axial:Ca=169kN/Coa=560kN |
| VSU 200544 | - | 472 | 616 | 123 | 123000 | 325000 | Axial: Ca=188kN/Coa=740kN |
| VSU 200644 | - | 572 | 716 | 131 | 131000 | 385000 | Axial:Ca=200kN/Coa=880kN |
| VSU 200744 | - | 672 | 816 | 138 | 138000 | 445000 | Axial:Ca=211kN/Coa=1010kN |
| VSU 200844 | - | 772 | 916 | 145 | 145000 | 510000 | Axial:Ca=222kN/Coa=1150kN |
| VSU 200944 | - | 872 | 1016 | 151 | 151000 | 570000 | Axial:Ca=231kN/Coa=1280kN |
| VSU 201094 | - | 1022 | 1166 | 160 | 160000 | 660000 | Axial:Ca=244kN/Coa=1490kN |
