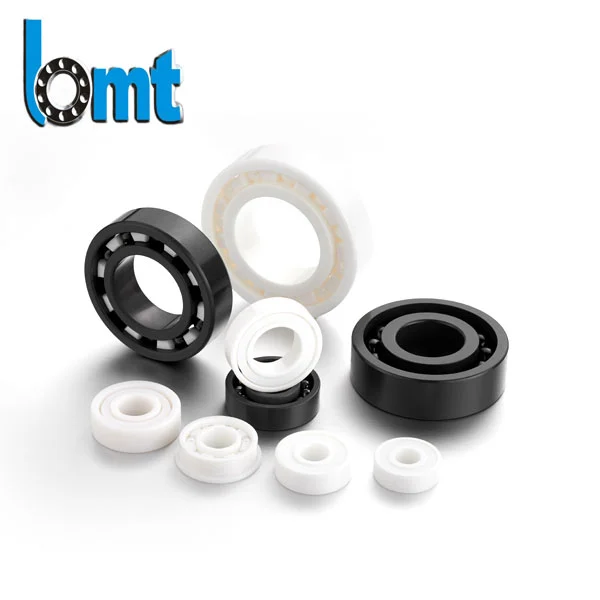

Keramiska lager

VårKeramiska lagerär högpresterande rullager vars rullande element och ringar är helt eller delvis gjorda av keramiska material — främstkiselnitrid (Si₃N4), zirkoniumoxid (ZrO₂), elleraluminiumoxid (Al2O3). Dessa avancerade material ger exceptionell hållbarhet, termisk stabilitet och korrosionsbeständighet, vilket möjliggör tillförlitlig drift även i de mest krävande miljöer.

Varför keramiska lager?

✓ 60% lättareän stål → högre hastigheter

✓ 2x hårdareän stål → längre livslängd

✓ Elektriskt isolerande→ förhindrar strömskador

✓ Fungerar utan smörjning→ rengör applikationer

🎥 Keramiska lagerfördelar — hastighetsjämförelse och applikationsdemo

⚙️ Alternativ för keramiska material

Kiselnitrid (Si₃N₄)

Det mest populära valet för hybridlager. Utmärkt brottseghet, låg densitet (3,2 g/cm³) och bibehåller styrka upp till 800°C. Idealisk för höghastighetsspindlar, elmotorer och flygtillämpningar.

⚡ Hög hastighet 🔥 Upp till 800°C

Zirkoniumoxid (ZrO₂)

Högsta brottseghet bland keramer, utmärkt slitstyrka och överlägsen korrosionsbeständighet mot syror och alkalier. Perfekt för kemiska pumpar och livsmedelsbearbetning.

Kemikaliebeständig 💪 Hög seghet

Aluminiumoxid (Al₂O₃)

Kostnadseffektivt keramiskt alternativ med utmärkt hårdhet, elektrisk isolering och kemisk stabilitet. Lämplig för allmänna industriella tillämpningar som kräver isolering eller korrosionsskydd.

💰 Kostnadseffektivt ⚡ Elektrisk isolering

Hybrid kontra helkeramiska lager

Hybrid keramik

Stålringar + keramiska kulor
Bästa kostnad-prestanda-förhållande
Högre hastighet än helt stål
Förlängd fettlivslängd
Bäst för:Elmotorer, verktygsmaskiner, höghastighetsspindlar

Hel keramik

100% keramiska ringar + kulor
Icke-magnetisk och helt korrosionssäker
Fungerar utan smörjning
Maximal temperaturbeständighet
Bäst för:Vakuum, kemiskt, medicinskt, extrem temperatur

🏭 Kritiska applikationer

Elmotorer

Förhindrar strömskador

Flyg och rymd

Lätt och hög hastighet

Medicinsk utrustning

MRI-kompatibel, icke-magnetisk

Kemisk bearbetning

Korrosiva miljöer

Högtemperaturugnar

Upp till 800°C kontinuerligt

Vakuumutrustning

Ingen avgasning, går torrt

⭐ Vad våra kunder säger

★★★★★

"Bytt till BMT hybrid keramiska lager för våra höghastighetsspindlar. Hastigheten ökade med 25% och driftstemperaturen sjönk med 15°C. Utmärkt produkt."

— Maskintillverkare, Tyskland

★★★★★

"Fullkeramiska lager från BMT löste vårt korrosionsproblem i kemikaliepumpar. Går 24/7 i 14 månader utan underhåll. Rekommenderas varmt."

— Chemical Plant Engineer, USA

★★★★★

"Använder BMT hybridlager i våra EV-motorprototyper. Den elektriska isoleringsprestandan är enastående. Bra tekniskt supportteam."

— EV Motor R&D, Kina

❓ Vanliga frågor

Vad är skillnaden mellan hybrid- och helkeramiska lager?

Hybridlager har stålringar med keramiska kulor, vilket ger den bästa balansen mellan prestanda och kostnad. Helkeramiska lager har både ringar och kulor gjorda av keramik, vilket ger fullständig korrosionsbeständighet, icke-magnetiska egenskaper och förmågan att gå utan smörjning.

Kan keramiska lager gå utan fett?

Ja, helkeramiska lager kan arbeta torrt (ingen smörjning) i rena miljöer. Hybridlager kräver fortfarande smörjning för stålringarna, men keramiska kulor minskar friktionen och förlänger fettlivslängden med 2-3 gånger jämfört med helt stållager.

Vilken är den maximala temperaturen för keramiska lager?

Silikonnitridlager kan arbeta upp till 800°C i luft. Zirconia lager är lämpliga upp till 400°C. För högtemperaturapplikationer rekommenderar vi helkeramiska lager med specialiserade hållare.

Är keramiska lager värda kostnaden?

För höghastighets-, högtemperatur-, korrosiva eller elektriskt känsliga applikationer – ja. Den längre livslängden, det minskade underhållet och den förbättrade effektiviteten ger vanligtvis avkastning inom 6-12 månader.

Behöver du keramiska lager för extrema förhållanden?

Berätta för oss din applikation – hastighet, temperatur, belastning, miljö

Begär teknisk support → Ladda ner keramiska katalogen PDF

📧info@demy-bearing.com| 📞 +86-15990260649 | 💬 Teknisk konsultation dygnet runt

Parameter

Beteckning	Övergripande dimension			Monteringsmått (mm)
	(mm)			r	da	da	Jaha	ra
	d	D	B	min	min	max	max	max
684 e.Kr	4	9	2.5	0.1	4.8	/	8.2	0.1
694 e.Kr	4	11	4	0.15	5.2	/	9.8	0.15
604 CE	4	12	4	0.2	5.6	/	10.4	0.2
624 CE	4	13	5	0.2	5.6	/	11.4	0.2
634 CE	4	16	5	0.3	6	/	14	0.3
685 e.Kr	5	11	3	0.15	6.2	/	9.8	0.15
695 e.Kr	5	13	4	0.2	6.6	/	11.4	0.2
605 CE	5	14	5	0.2	6.6	/	12.4	0.2
625 CE	5	16	5	0.3	7	/	14	0.3
635 e.Kr	5	19	6	0.3	7	/	17	0.3
686 e.Kr	6	13	3.5	0.15	7.2	/	11.8	0.15
696 e.Kr	6	15	5	0.2	7.6	/	13.4	0.2
606 CE	6	17	6	0.3	8	/	15	0.3
626 CE	6	19	6	0.3	8	/	17	0.3
636 e.Kr	6	22	7	0.3	8	/	20	0.3
687 e.Kr	7	14	3.5	0.15	8.2	/	12.8	0.15
697 e.Kr	7	17	5	0.3	9	/	15	0.3
607 CE	7	19	6	0.3	9	/	17	0.3
627 e.Kr	7	22	7	0.3	9	/	20	0.3
637 e.Kr	7	26	9	0.3	9	/	24	0.3
688 e.Kr	8	16	4	0.2	9.6	/	14.4	0.2
698 e.Kr	8	19	6	0.3	10	/	17	0.3
608 CE	8	22	7	0.3	10	/	20	0.3
628 CE	8	24	8	0.3	10	/	22	0.3
638 e.Kr	8	28	9	0.3	10	/	26	0.3
689 e.Kr	9	17	4	0.2	10.6	/	15.4	0.2
699 e.Kr	9	20	6	0.3	11	/	18	0.3
609 e.Kr	9	24	7	0.3	11	/	22	0.3
629 e.Kr	9	26	8	0.3	11	/	24	0.3
639 e.Kr	9	30	10	0.6	13	/	26	0.6
6800 CE	10	19	5	0.3	12	12	17	0.3
6900 CE	10	22	6	0.3	12	12.5	20	0.3
6000 CE	10	26	8	0.3	12	13	24	0.3
6200 CE	10	30	9	0.6	14	16	26	0.6
6300 CE	10	35	11	0.6	14	16.5	31	0.6
6801CE	12	21	5	0.3	14	14	19	0.3
6901CE	12	24	6	0.3	14	14.5	22	0.3
16001 CE	12	28	7	0.3	14	/	26	0.3
6001 CE	12	28	8	0.3	14	15.5	26	0.3
6201CE	12	32	10	0.6	16	17	28	0.6
6301CE	12	37	12	1	17	18	32	1
6802CE	15	24	5	0.3	17	17	22	0.3
6902CE	15	28	7	0.3	17	17	26	0.3
16002 e.Kr	15	32	8	0.3	17	/	30	0.3
6002CE	15	32	9	0.3	17	19	30	0.3
6202CE	15	35	11	0.6	19	20.5	31	0.3
6302CE	15	42	13	1	20	22.5	37	1
6803 CE	17	26	5	0.3	19	19	24	0.3
6903 CE	17	30	7	0.3	19	19.5	28	0.3
16003 e.Kr	17	35	8	0.3	19	/	33	0.3
6003 CE	17	35	10	0.3	19	21.5	33	0.3
6203CE	17	40	12	0.6	21	23.5	36	0.6
6303 CE	17	47	14	1	22	25.5	42	1
6403CE	17	62	17	1.1	23.5	/	55.5	1
6804CE	20	32	7	0.3	22	22.5	30	0.3
6904 CE	20	37	9	0.3	22	24	35	0.3
16004 e.Kr	20	42	8	0.3	22	/	40	0.3
6004 CE	20	42	12	0.6	24	25.5	38	0.6
6204CE	20	47	14	1	25	26.5	42	1
6304CE	20	52	15	1.1	26.5	28	45.5	1
6404CE	20	72	19	1.1	26.5	/	65.5	1
6805 CE	25	37	7	0.3	27	27	35	0.3
6905 CE	25	42	9	0.3	27	28.5	40	0.3
16005 e.Kr	25	47	8	0.3	27	/	45	0.3
6005 CE	25	47	12	0.6	29	30	43	0.6
6205CE	25	52	15	1	30	32	47	1
6305 CE	25	62	17	1.1	31.5	36	55.5	1
6405 CE	25	80	21	1.5	33	/	72	1.5
6806 CE	30	42	7	0.3	32	32	50	1
6906 CE	30	47	9	0.3	32	34	57	1
16006 e.Kr	30	55	9	0.3	32	42.5	65.5	1
6006 CE	30	55	13	1	35	36.5	53	1
6206 CE	30	62	16	1	35	38.5	60	1
6306 CE	30	72	19	1.1	36.5	42.5	68.5	1
6406 CE	30	90	23	1.5	54	/	82	2
6807 CE	35	47	7	0.3	37	37	45	0.3
6907 CE	35	55	10	0.6	39	39	51	0.6
16007 e.Kr	35	62	9	0.3	37	/	60	0.3
6007 CE	35	62	14	1	40	41.5	57	1
6207CE	35	72	17	1.1	41.5	44.5	65.5	1
6307 CE	35	80	21	1.5	43	47	72	1.5
6407 CE	35	100	25	1.5	43	/	92	1.5
6808 CE	40	52	7	0.3	42	42	50	0.3
6908 CE	40	62	12	0.6	44	46	58	0.6
16008 CE	40	68	9	0.3	42	/	66	0.3
6008 CE	40	68	15	1	45	47.5	63	1
6208CE	40	80	18	1.1	46.5	50.5	73.5	1
6308 CE	40	90	23	1.5	48	53	80	1.5
6408CE	40	110	27	2	49	/	101	2
6809 CE	45	58	7	0.3	47	47.5	56	0.3
6909 CE	45	68	12	0.6	49	50	64	0.6
16009 e.Kr	45	75	10	0.6	49	/	71	0.6
6009 CE	45	75	16	1	50	53.5	70	1
6209CE	45	85	19	1.1	51.5	55.5	78.5	1
6309 CE	45	100	25	1.5	53	61.5	92	1.5
6409 CE	45	120	29	2	54	/	111	2
6810 CE	50	65	7	0.3	52	52.5	63	0.3
6910 CE	50	72	12	0.6	54	55	68	0.6
16010 CE	50	80	10	0.6	54	/	76	0.6
6010CE	50	80	16	1	55	58.5	75	1
6210CE	50	90	20	1.1	56.5	60	83.2	1
6310CE	50	110	27	2	59	68	101	2
6410 CE	50	130	31	2.1	61	/	119	2
6811CE	55	72	9	0.3	57	59	70	0.3
6911 CE	55	80	13	1	60	61.5	75	1
16011 CE	55	90	11	0.6	59	/	86	0.6
6011CE	55	90	18	1.1	61.5	64	83.5	1
6211CE	55	100	21	1.5	63	66.5	92	1.5
6311CE	55	120	29	2	64	72.5	111	2
6411CE	55	140	33	2.1	66	/	129	2
6812 CE	60	78	10	0.3	62	64	76	0.3
6912 CE	60	85	13	1	65	66	80	1
16012 CE	60	95	11	0.6	64	/	91	0.6
6012CE	60	95	18	1.1	66.5	69	88.5	1
6212CE	60	110	22	1.5	68	74.5	102	1.5
6312CE	60	130	31	2.1	71	79	119	2
6412CE	60	150	35	2.1	71		139	2
6813 CE	65	85	10	0.6	69	69	81	0.6
6913 CE	65	90	13	1	70	71.5	85	1
16013 CE	65	100	11	0.6	69	/	96	0.6
6013CE	65	100	18	1.1	71.5	73	93.5	1
6213CE	65	120	23	1.5	73	80	112	1.5
6313CE	65	140	33	2.1	76	85.5	129	2
6814 CE	70	90	10	0.6	74	74.5	86	0.6
6914 CE	70	100	16	1	75	77.5	95	1
16014 CE	70	110	13	0.6	74	/	106	0.6
6014CE	70	110	20	1.1	76.5	80.5	103.5	1
6214CE	70	125	24	1.5	78	84	117	1.5
6314CE	70	150	35	2.1	81	92	139	2
6815 CE	75	95	10	0.6	79	79.5	91	0.6
6915 CE	75	105	16	1	80	82	100	1
16015 CE	75	115	13	0.6	79	/	111	0.6
6015CE	75	115	20	1.1	81.5	85.5	108.5	1
6215CE	75	130	25	1.5	83	90	122	1.5
6816 CE	80	100	10	0.6	84	84.5	96	0.6
6916 CE	80	110	16	1	85	87.5	105	1
16016 e.Kr	80	125	14	0.6	84	/	121	0.6
6016 CE	80	125	22	1.1	86.5	91	118.5	1
6216 CE	80	140	26	2	89	95.5	131	2
6817 CE	85	110	13	1	90	90.5	105	1
6917 CE	85	120	18	1.1	91.5	94.5	113.5	1
16017 e.Kr	85	130	14	0.6	89	/	126	0.6
6017CE	85	130	22	1.1	91.5	96	123.5	1
6217 CE	85	150	28	2	94	102	141	2
6818 CE	90	115	13	1	95	95.5	110	1
6918 CE	90	125	18	1.1	96.5	98.5	118.5	1
16018 CE	90	140	16	1	95	/	135	1
6018CE	90	140	24	1.5	98	103	132	1.5
6819 CE	95	120	13	1	100	102	115	1
6919 CE	95	130	18	1.1	101.5	104	123.5	1
16019 e.Kr	95	145	16	1	100	/	140	1
6019 CE	95	145	24	1.5	103	109	137	1.5
6820 CE	100	125	13	1	105	106	120	1
6920 CE	100	140	20	1.1	106.5	111	133.5	1
16020 CE	100	150	16	1	105	/	145	1
6020CE	100	150	24	1.5	108	113	142	1.5
6821CE	105	130	13	1	110	111	125	1
6921 CE	105	145	20	1.1	111.5	116	138.5	1
6822 CE	110	140	16	1	115	117	135	1
6922 CE	110	150	20	1.1	116.5	121	143.5	1
6824 CE	120	150	16	1	125	127	145	1

Beteckning	Övergripande dimension			Monteringsmått (mm)
	(mm)			r	r1	da	Jaha	ra
	d	D	B	min	min	min	max	max
7900 CE	10	22	6	0.3	0.15	12.5	19.5	0.3
7000 CE	10	26	8	0.3	0.15	12.5	23.5	0.3
7200 CE	10	30	9	0.6	0.3	15	25	0.6
7300 CE	10	35	11	0.6	0.3	15	30	0.6
7901CE	12	24	6	0.3	0.15	14.5	21.5	0.3
7001CE	12	28	8	0.3	0.15	14.5	25.5	0.3
7201CE	12	32	10	0.6	0.3	17	27	0.6
7301CE	12	37	12	1	0.6	18	31	1
7902CE	15	28	7	0.3	0.15	17.5	25.5	0.3
7002CE	15	32	9	0.3	0.15	17.5	29.5	0.3
7202CE	15	35	11	0.6	0.3	20	30	0.3
7302CE	15	42	13	1	0.6	21	36	1
7903 CE	17	30	7	0.3	0.15	19.5	27.5	0.3
7003 CE	17	35	10	0.3	0.15	19.5	32.5	0.3
7203CE	17	40	12	0.6	0.3	22	35	0.6
7303CE	17	47	14	1	0.6	23	41	1
7904 CE	20	37	9	0.3	0.15	22.5	34.5	0.3
7004CE	20	42	12	0.6	0.3	25	37	0.6
7204CE	20	47	14	1	0.6	26	41	1
7304CE	20	52	15	1.1	0.6	27	45	1
7905 CE	25	42	9	0.3	0.15	27.5	39.5	0.3
7005 CE	25	47	12	0.6	0.3	30	42	0.6
7205CE	25	52	15	1	0.6	31	46	1
7305 CE	25	62	17	1.1	0.6	32	55	1
7906 CE	30	47	9	0.3	0.15	32.5	44.5	1
7006 CE	30	55	13	1	0.6	36	49	1
7206CE	30	62	16	1	0.6	36	56	1
7306 CE	30	72	19	1.1	0.6	37	65	1
7907 CE	35	55	10	0.6	0.3	40	50	0.6
7007 CE	35	62	14	1	0.6	41	56	1
7207CE	35	72	17	1.1	0.6	42	65	1
7307 CE	35	80	21	1.5	1	44	71	1.5
7908 CE	40	62	12	0.6	0.3	45	57	0.6
7008CE	40	68	15	1	0.6	46	62	1
7208CE	40	80	18	1.1	0.6	47	73	1
7308CE	40	90	23	1.5	1	49	81	1.5
7909 CE	45	68	12	0.6	0.3	50	63	0.6
7009 CE	45	75	16	1	0.6	51	69	1
7209 CE	45	85	19	1.1	0.6	52	78	1
7309 CE	45	100	25	1.5	1	54	91	1.5
7910 CE	50	72	12	0.6	0.3	55	67	0.6
7010CE	50	80	16	1	0.6	56	74	1
7210CE	50	90	20	1.1	0.6	57	83	1
7310CE	50	110	27	2	1	60	100	2
7911 CE	55	80	13	1	0.6	61	74	1
7011CE	55	90	18	1.1	0.6	62	83	1
7211CE	55	100	21	1.5	1	64	91	1.5
7311CE	55	120	29	2	1	65	110	2
7912 CE	60	85	13	1	0.6	66	79	1
7012CE	60	95	18	1.1	0.6	67	88	1
7212CE	60	110	22	1.5	1	69	101	1.5
7312CE	60	130	31	2.1	1.1	72	118	2
7913 CE	65	90	13	1	0.6	71	84	1
7013CE	65	100	18	1.1	0.6	72	93	1
7213CE	65	120	23	1.5	1	74	111	1.5
7313CE	65	140	33	2.1	1.1	77	128	2
7914 CE	70	100	16	1	0.6	76	94	1
7014CE	70	110	20	1.1	0.6	77	103	1
7214CE	70	125	24	1.5	1	79	116	1.5
7314CE	70	150	35	2.1	1.1	82	138	2
7915 CE	75	105	16	1	0.6	81	99	1
7015CE	75	115	20	1.1	0.6	82	108	1
7215CE	75	130	25	1.5	1	84	121	1.5
7916 CE	80	110	16	1	0.6	86	104	1
7016CE	80	125	22	1.1	0.6	87	118	1
7216CE	80	140	26	2	1	90	130	2
7017CE	85	130	22	1.1	0.6	92	123	1
7217CE	85	150	28	2	1	95	140	2
7918 CE	90	125	18	1.1	0.6	97	118	1
7018CE	90	140	24	1.5	1	99	131	1.5
7919 CE	95	130	18	1.1	0.6	102	123	1
7019CE	95	145	24	1.5	1	104	136	1.5
7920 CE	100	140	20	1.1	0.6	107	133	1
7020CE	100	150	24	1.5	1	109	141	1.5
7921 CE	105	145	20	1.1	0.6	112	138	1
7922 CE	110	150	20	1.1	0.6	117	143	1

Beteckning	Monteringsmått (mm)								Vikt
	Monteringsmått (mm)								(kg)
	d	D	B	S	C	r/min	G	ds	ZrO2	Si3N4
UC201CE	12	47	31	12.7	17	0.6	4.5	M6 x 1	0.16	0.09
UC202CE	15	47	31	12.7	17	0.6	4.5	M6 x 1	0.15	0.08
UC203CE	17	47	31	12.7	17	0.6	4.5	M6 x 1	0.14	0.07
UC204CE	20	47	31	12.7	17	1	4.5	M6 x 1	0.12	0.07
UC205CE	25	52	34.1	14.3	17V	1	5	M6 x 1	0.17	0.09
UC206CE	30	62	38.1	15.9	19	1	5	M6 x 1	0.27	0.14
UC207CE	35	72	42.9	17.5	20	1.1	6	M8 x 1	0.4	0.21
UC208CE	40	80	49.2	19	21	1.1	8	M8 x 1	0.54	0.29
UC209CE	45	85	49.2	19	22	1.1	8	M8 x 1	0.57	0.3
UC210CE	50	90	51.6	19	24	1.1	9	M10 x 1	0.64	0.34
UC211CE	55	100	55.6	22.2	25	1.5	9	M10 x 1	0.89	0.48
UC212CE	60	110	65.1	25.4	27	1.5	10	M10 x 1	1.2	0.64
UC213CE	65	120	65.1	25.4	27	1.5	10	M10 x 1	1.51	0.8
UC214CE	70	125	74.6	30.2	29	1.5	12	M12 x 1,25	1.68	0.89
UC215CE	75	130	77.8	33.3	30	1.5	12	M12 x 1,25	1.86	0.99
UC216CE	80	140	82.6	33.3	33	2	14	M12 x 1,25	2.17	1.16
UC217CE	85	150	85.7	34.1	36	2	14	M12 x 1,25	2.62	1.39
UC218CE	90	160	96	39.7	37	2	14	M12 x 1,25	3.31	1.76
UC220CE	100	180	108	42	41	2	14	M12 x 1,25	3.46	1.85

Som en pålitlig tillverkare och leverantör av kullager i Kina har vi vår egen fabrik. Om du funderar på att köpa högkvalitativa lager. vänligen kontakta oss.

Nyheter Rekommendationer
