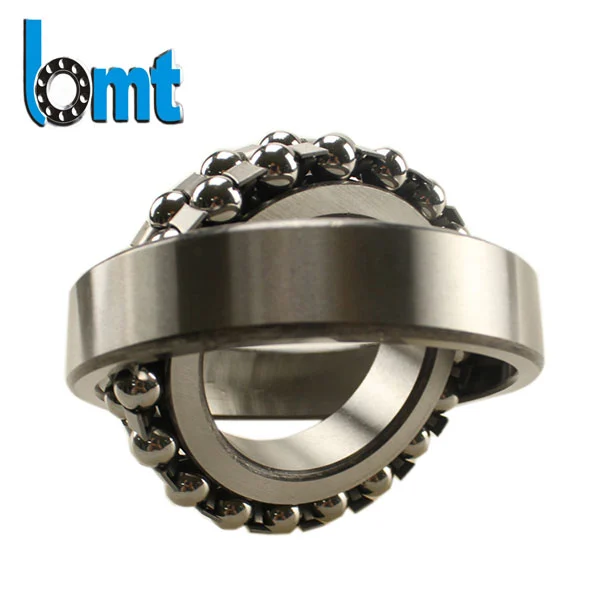

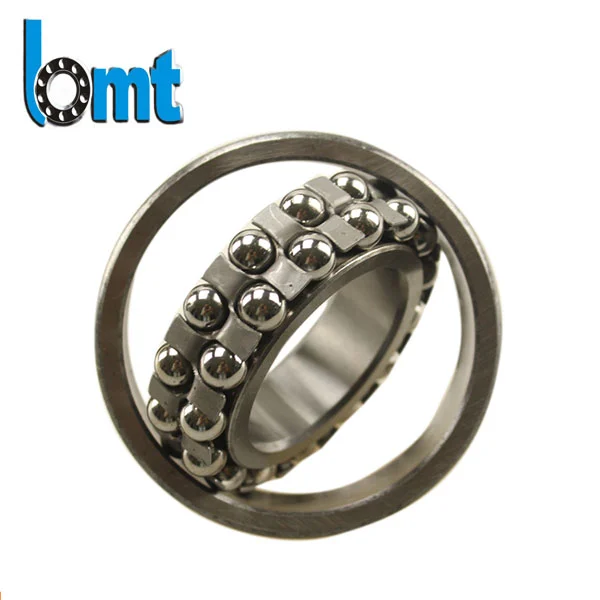

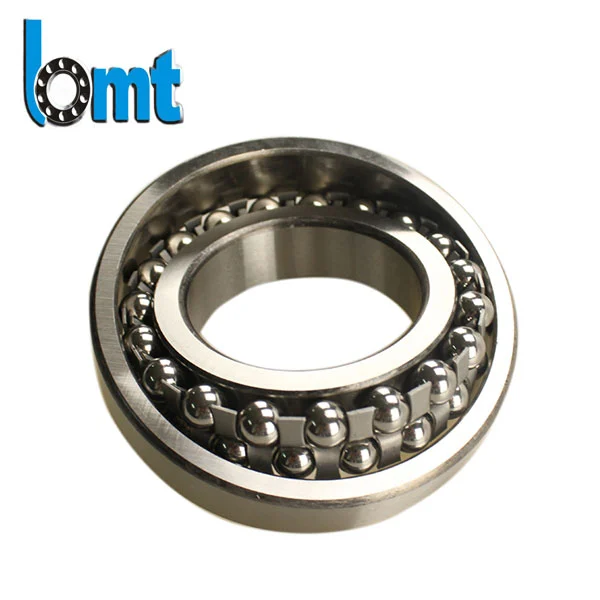

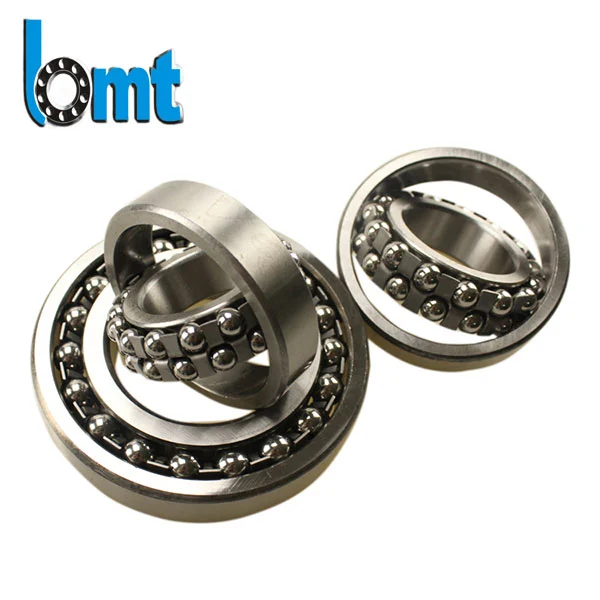

2300-serien självjusterande kullager
BMT 2300-seriens självjusterande kullager är specialbyggda för att ge exceptionell tillförlitlighet i maskiner som utsätts för axelavböjning och felinriktning av huset. Dessa lager anpassar sig automatiskt till vinkelavvikelser upp till 3° för att erhålla en dubbelrad kuldesign med en sfäriskt konturerad yttre ring. BMT-lager säkerställer en förlängd livslängd för låg friktion.
Produktegenskaper
Dubbelradig kulstruktur: De två raderna av stålkulor i 2300-seriens självjusterande kullager fördelar radiella belastningar jämnt, vilket ger större lastbärande kapacitet än en enkelradskonstruktion.
Sfärisk yttre ringbana: Självinställningsförmåga upp till 3° felinställning utan prestandaförlust.
Högkolhaltig kromstål Gcr15: Precis värmebehandlade ringar och kulor motstår utmattning och slitage.
Buralternativ: Val av pressat stål för högtemperaturmiljöer eller glasfiberförstärkt nylon PA66 för tystare drift och minskad vibration.
Borrningskonfigurationer: Rak (cylindrisk) för enkel installation, eller avsmalnande ("K"-suffix) för krymppassning och axiell placering.
Öppen design, försmord med lätt olja – redo för omedelbar montering.
Tekniska parametrar
| Lagermodell | Mått (mm) | Grundläggande belastningsklasser (kN) | Begränsande hastighet (rpm) | Vikt | ||||
| d | D | B | Cr | Cor | Fett | Olja | (kg) | |
| 2300 | 10 | 35 | 17 | 14.3 | 8.9 | 14 000 | 19 000 | 0.095 |
| 2301 | 12 | 37 | 17 | 13 | 7.8 | 13 000 | 18 000 | 0.11 |
| 2302 | 15 | 42 | 17 | 13.87 | 8.69 | 12 000 | 16 000 | 0.145 |
| 2303 | 17 | 47 | 19 | 18.62 | 12.54 | 11 000 | 15 000 | 0.195 |
| 2304 | 20 | 52 | 21 | 22.04 | 15.2 | 10 000 | 14 000 | 0.26 |
| 2305 | 25 | 62 | 24 | 29.93 | 21.28 | 9 500 | 13 000 | 0.42 |
| 2306 | 30 | 72 | 27 | 38 | 28.98 | 8 500 | 12 000 | 0.63 |
| 2307 | 35 | 80 | 31 | 48.45 | 36.1 | 8 000 | 11 000 | 0.88 |
| 2308 | 40 | 90 | 33 | 59.85 | 45.6 | 7 200 | 10 000 | 1.2 |
| 2309 | 45 | 100 | 36 | 68.4 | 57 | 6 700 | 9 500 | 1.6 |
| 2310 | 50 | 110 | 40 | 85.5 | 71.25 | 6 300 | 9 000 | 2.1 |
| 2311 | 55 | 120 | 43 | 98.8 | 85.5 | 6 000 | 8 500 | 2.7 |
| 2312 | 60 | 130 | 46 | 114 | 100.7 | 5 600 | 8 000 | 3.4 |
| 2313 | 65 | 140 | 48 | 123 | 108 | 5 300 | 7 500 | 4.2 |
| 2314 | 70 | 150 | 51 | 135 | 108 | 5 000 | 7 000 | 5.1 |
| 2315 | 75 | 160 | 55 | 142 | 126 | 4 800 | 6 700 | 6.2 |
| 2316 | 80 | 170 | 58 | 158 | 132 | 4 500 | 6 300 | 7.5 |
| 2317 | 85 | 180 | 60 | 168 | 145 | 4, 200 | 6 000 | 9 |
| 2318 | 90 | 190 | 64 | 185 | 165 | 4 000 | 5 600 | 10.8 |
| 2319 | 95 | 200 | 67 | 198 | 180 | 3 800 | 5 300 | 12.5 |
| 2320 | 100 | 215 | 73 | 225 | 205 | 3 600 | 5 000 | 15.2 |
| 2322 | 110 | 240 | 80 | 265 | 245 | 3 400 | 4 800 | 19.5 |
| 2324 | 120 | 260 | 86 | 295 | 275 | 3 200 | 4 500 | 24 |
| 2326 | 130 | 280 | 93 | 335 | 315 | 3 000 | 4, 200 | 29.5 |
| 2328 | 140 | 300 | 102 | 380 | 365 | 2 800 | 4 000 | 36 |
| 2330 | 150 | 320 | 108 | 425 | 415 | 2 600 | 3 800 | 43.5 |
För specifika applikationskrav eller anpassade lösningar, vänligen kontakta vårt tekniska supportteam.
Viktiga försäljningsargument
1. Självinställning
Våra självjusterande kullager i 2300-serien kan automatiskt kompensera för vinkelfel och minska kantspänningar och förhindra för tidigt brott.
2. Förbättrad radiell kapacitet
Dubbla radarrangemang ger upp till 60 % högre radiell lastkapacitet jämfört med jämförbara enradiga lager.
3.Reducerat underhåll
Försmord och öppen design möjliggör snabb inspektion. Anpassade förseglade varianter förlänger eftersmörjningsintervallerna.
5. Enkel integration
Våra standardiserade lagermått överensstämmer med ISO- och ABEC-3-toleranser och säkerställer utbytbarhet och förenklad inköp.
Lagerapplikationer
Industriella växellådor: 2300-seriens självjusterande kullager kan använda tunga radiella belastningar och felinriktning i flerstegsdrifter.
Transportörsystem: Det kan upprätthålla smidig drift under varierande belastningar och axelavböjning.
Jordbruksmaskiner: Våra lager kan motstå tunga stötbelastningar och inriktningsproblem i jordfräsar och balpressar.
Gruvutrustning: Den tål svåra miljöer och tunga belastningar i krossar och vibrerande siktar.
Elmotorer och pumpar: Våra lager kan ge stabil och tyst rotation även under monteringsinkonsekvenser.
Kvalitetssäkring
Råmaterialinspektion: Vår QC inspekterar fullständigt kemisk sammansättning och hårdhetstestning av GCr15-stål.
Värmebehandling: De självjusterande kullagren i 2300-serien genomgår enhetlig anlöpning och släckning för god utmattningslivslängd.
Montering och inspektion av bur: Dimensionskontroller av spelrum och kontakt mellan kula och löpbana.
Prestandatestning: Vår QC kommer att testa buller- och vibrationsanalys.
Slutlig granskning: QC kommer att inspektera 100 % visuellt utseende och dimensionell tolerans innan packning.
Kundbekymmer
1. Felinriktning: "Tål lagret felinriktning av axel eller hus?"
Ja, självjusterar upp till 3° utan att minska lastkapaciteten.
2. Lastkapacitet: "Kan den hantera radiella belastningar från min tunga applikation?"
Ja, Dubbla rader och härdat stål kan passa tung radiell kapacitet.
3.Vibration och brus: "Är driften smidig vid höga hastigheter?"
Nylonburar med 33 % glasfiber och exakta spelrum minimerar vibrationer och buller.
4.Korrosion och förorening: "Vad sägs om damm eller fukt?"
2300 2RS är det bästa valet och smörjspåren hjälper till att motstå damm. Kunder kan konsultera BMT Company för skräddarsydda tätningar.
5.Underhåll: "Hur ofta ska dessa smörjas om?"
Öppna standardlager: var 3–6:e månad (beroende på varvtal och miljö); förseglade versioner upp till 12 månader.
Användningsinstruktioner för prestanda
1.Val: Vi kan välja olika hålstorlekar och spel baserat på axeldiameter och driftstemperatur. Lagren använder C3 för höghastighetsapplikationer.
2.Montering: Kunder bör hålla axlar och hus rena före installation. För avsmalnande hålstorlekar bör kunden värma upp lager till 80 °C och montera med lämpliga sittverktyg.
3. Smörjning: Vi designar för att applicera litiumkomplex eller polyureafett av god kvalitet.
4. Inriktningskontroll: Kunden bör kontrollera att vinkelförskjutningen är mindre än 3° under installation och service.
5. Miljöskydd: För dammiga eller våta förhållanden kan vi designa för att lägga till externa gummitätningar.
