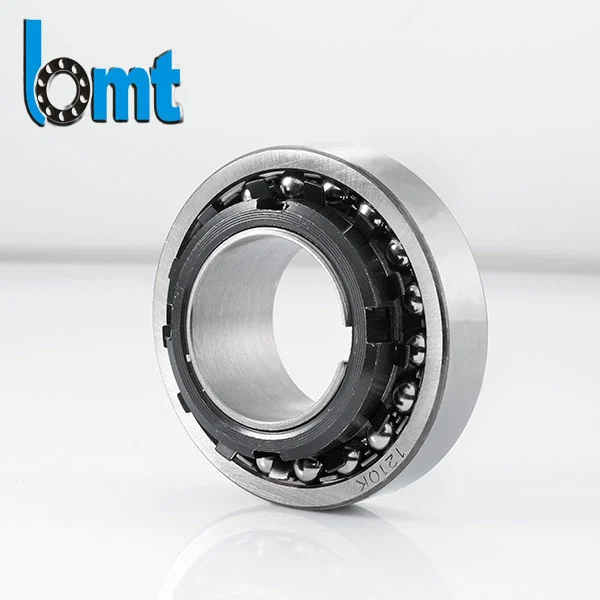

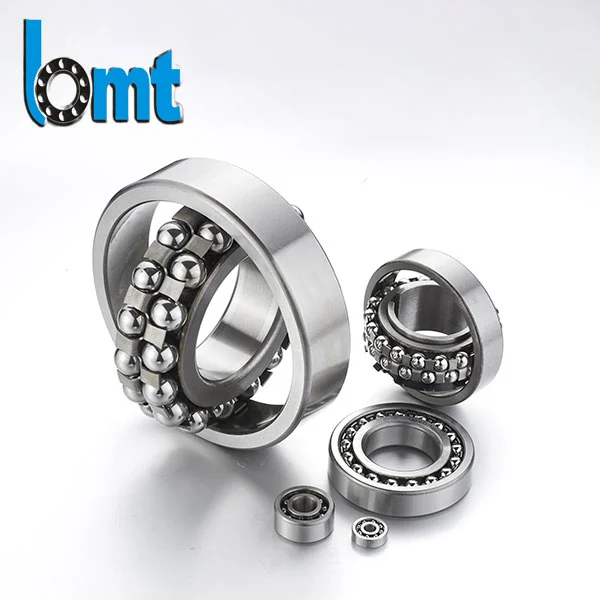

1300-serien självjusterande kullager
BMT Bearings levererar självjusterande kullager i 1300-serien, designade för applikationer där axelfel, installationsavvikelser eller husavvikelser inte helt kan elimineras. Dessa lager används ofta i elmotorer, pumpar, jordbruksutrustning och lätta industrimaskiner som kräver stabil rotation och minskad underhållsfrekvens.
Vi stöder OEM-anpassning, bulkindustritillförsel och exportförpackningslösningar för distributörer och utrustningstillverkare.
Vi stöder OEM-anpassning, bulkindustritillförsel och exportförpackningslösningar för distributörer och utrustningstillverkare.

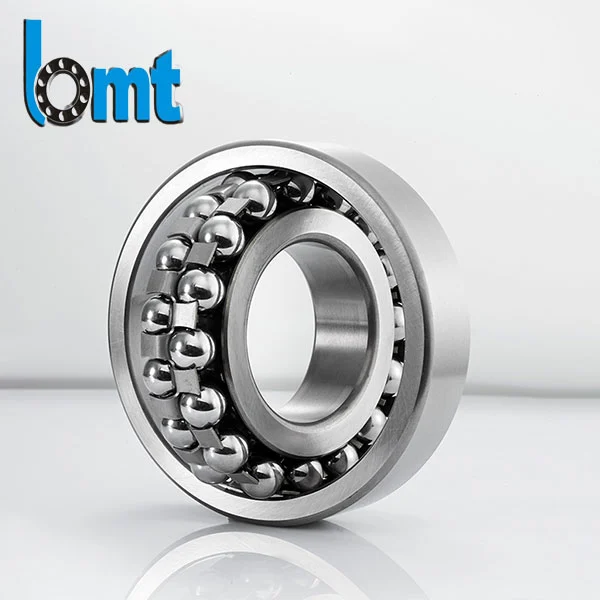

Det självjusterande kullagret i 1300-serien har en sfärisk yttre löpbana och kulstruktur med två rader, vilket gör att den inre ringen kan justera vinkelfel under drift.
Denna design hjälper till att minska kantbelastning och onormal spänning orsakad av installationsfel eller axelavböjning. I praktiska tillämpningar som motorsystem eller pumpaggregat hjälper detta till att upprätthålla jämnare rotation och stabilare driftförhållanden.
Varje lager är tillverkat av krombärande stål med hög kolhalt (vanligtvis GCr15 eller motsvarande material beroende på specifikation), och bearbetas genom värmebehandling, precisionsslipning och automatiska monteringslinjer.
Tekniska parametrar
| Lagermodell | Mått (mm) | Grundläggande belastningsklasser (kN) | Begränsande hastighet (rpm) | Vikt | ||||
| d | D | B | Cr | Cor | Fett | Olja | (kg) | |
| 1300 | 10 | 35 | 11 | 7.2 | 3.1 | 16 000 | 22 000 | 0.06 |
| 1301 | 12 | 37 | 12 | 8.1 | 3.6 | 15 000 | 20 000 | 0.07 |
| 1302 | 15 | 42 | 13 | 9.56 | 4.5 | 14 000 | 19 000 | 0.095 |
| 1303 | 17 | 47 | 14 | 11.2 | 5.8 | 13 000 | 18 000 | 0.125 |
| 1304 | 20 | 52 | 15 | 12.8 | 6.65 | 12 000 | 16 000 | 0.165 |
| 1305 | 25 | 62 | 17 | 17.5 | 9.8 | 10 000 | 14 000 | 0.26 |
| 1306 | 30 | 72 | 19 | 22 | 13.5 | 9 000 | 12 000 | 0.38 |
| 1307 | 35 | 80 | 21 | 26.5 | 17.5 | 8 500 | 11 000 | 0.52 |
| 1308 | 40 | 90 | 23 | 32 | 21.8 | 8 000 | 10 000 | 0.72 |
| 1309 | 45 | 100 | 25 | 38.5 | 27.5 | 7 200 | 9 500 | 0.95 |
| 1310 | 50 | 110 | 27 | 45 | 33.2 | 6 700 | 9 000 | 1.25 |
| 1311 | 55 | 120 | 29 | 52.5 | 40.5 | 6 300 | 8 500 | 1.6 |
| 1312 | 60 | 130 | 31 | 58 | 46.5 | 6 000 | 8 000 | 1.95 |
| 1313 | 65 | 140 | 33 | 65.5 | 54 | 5 600 | 7 500 | 2.35 |
| 1314 | 70 | 150 | 35 | 72 | 61 | 5 300 | 7 000 | 2.85 |
| 1315 | 75 | 160 | 37 | 80.5 | 70.5 | 5 000 | 6 700 | 3.4 |
| 1316 | 80 | 170 | 39 | 88 | 78 | 4 800 | 6 300 | 4 |
| 1317 | 85 | 180 | 41 | 96.5 | 88 | 4 500 | 6 000 | 4.65 |
| 1318 | 90 | 190 | 43 | 105 | 98.5 | 4, 200 | 5 600 | 5.35 |
| 1319 | 95 | 200 | 45 | 115 | 110 | 4 000 | 5 300 | 6.15 |
| 1320 | 100 | 215 | 47 | 128 | 125 | 3 800 | 5 000 | 7.2 |
| 1321 | 105 | 225 | 49 | 138 | 138 | 3 600 | 4 800 | 8.3 |
| 1322 | 110 | 240 | 50 | 152 | 155 | 3 400 | 4 500 | 9.8 |
| 1324 | 120 | 260 | 55 | 175 | 185 | 3 200 | 4, 200 | 12.5 |
| 1326 | 130 | 280 | 58 | 198 | 215 | 3 000 | 4 000 | 15.2 |
| 1328 | 140 | 300 | 62 | 225 | 250 | 2 800 | 3 600 | 18.5 |
| 1330 | 150 | 320 | 65 | 248 | 285 | 2 600 | 3 400 | 22 |
För specifika applikationskrav eller anpassade lösningar, vänligen kontakta vårt tekniska supportteam.
Tekniska funktioner
1. Självjusterande struktur för installationstolerans
Den sfäriska löpbanan tillåter begränsad vinkeljustering mellan axeln och huset. Detta minskar effekten av uppriktningsfel som ofta förekommer i fältinstallationer.
2. Stabil löpprestanda under vibrationer
Strukturen med dubbla rader fördelar lasten jämnare, vilket förbättrar stabiliteten i utrustning som utsätts för vibrationer såsom pumpar, transportörer och jordbruksmaskiner.
3. Låg friktion och kontrollerad temperaturhöjning
Precisionsslipade löpbanor och kontrollerat inre spel hjälper till att minska friktionsförlusten, vilket stödjer ett stabilare temperaturbeteende under kontinuerlig drift.
4. Lämplig för kontinuerliga applikationer
Lagerkonstruktionen stöder långvariga förhållanden i motorer och industridrivningar där stilleståndstiden är kostsam och underhållsintervallen förlängs.
5. Konsekvent kontroll av tillverkningsprocessen

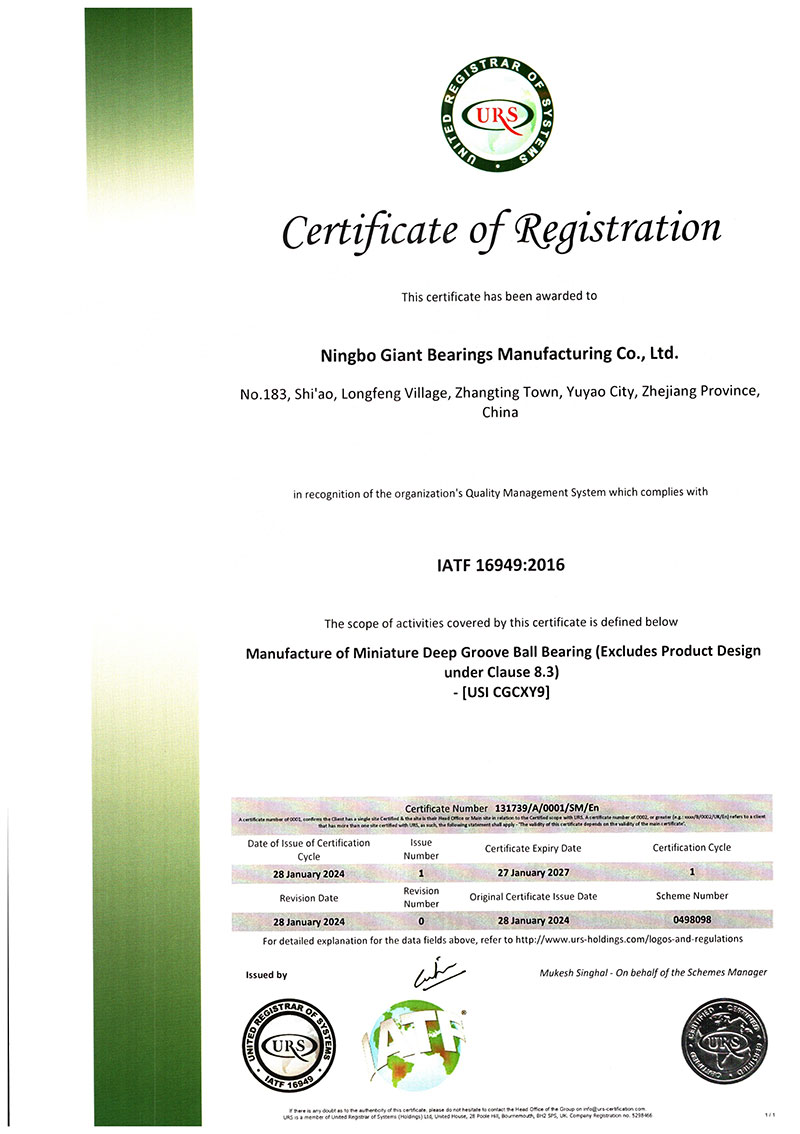

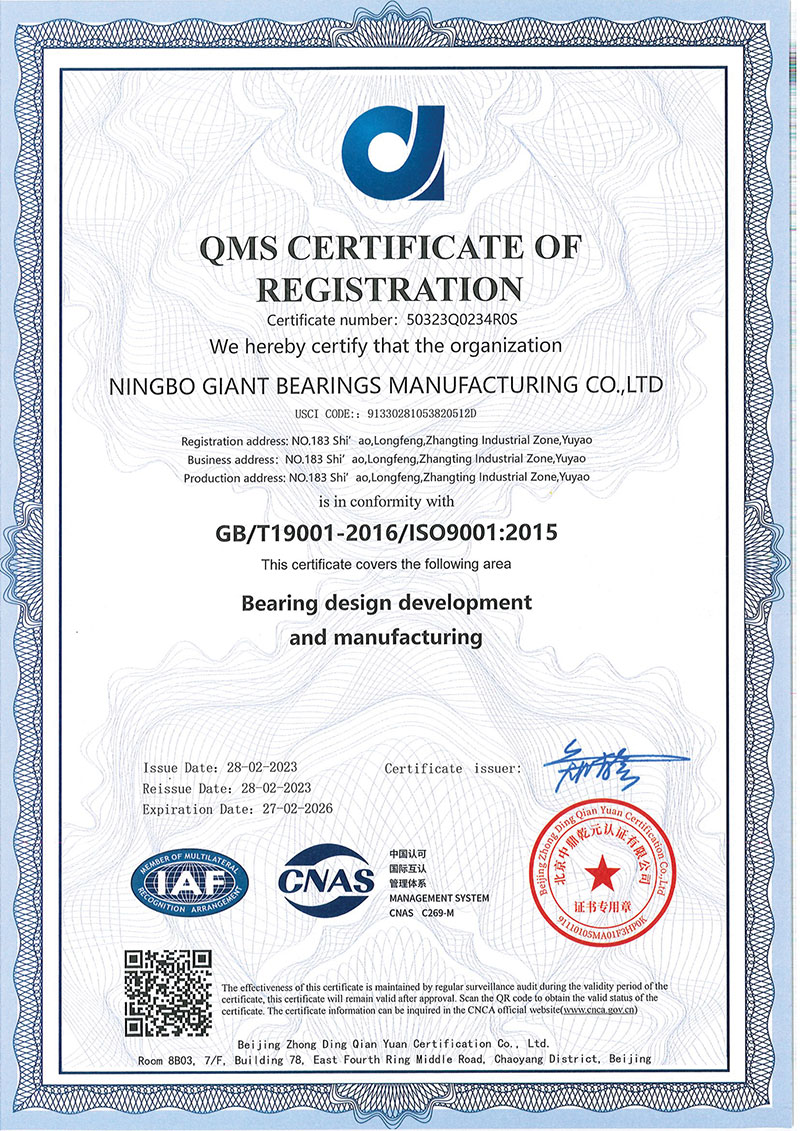

Produktionen följer ISO 9001 och IATF 16949 kvalitetsledningssystem, som omfattar materialinspektion, dimensionskontroll och slutmonteringsverifiering.

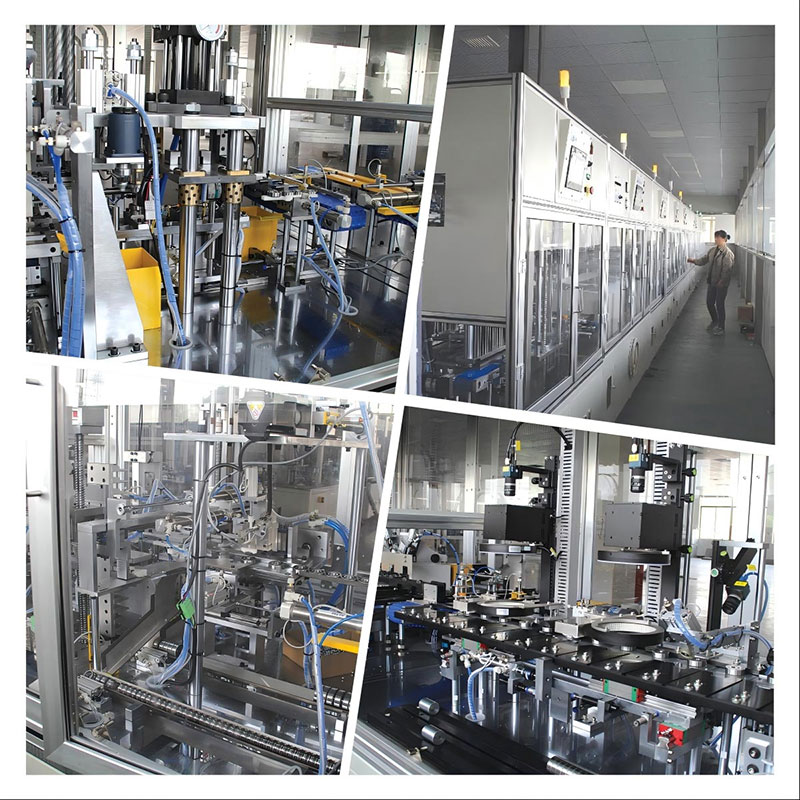

Teknisk tillverkningskapacitet
BMT Bearings producerar självjusterande kullager i 1300-serien genom en standardiserad process som inkluderar:
- Råmaterial spektral testning före produktion
- Värmebehandling med kontrollerade hårdhetsmål
- CNC-slipning av inre och yttre löpbanor
- Automatisk montering med kontrollerad förspänning/spel
- 100 % kontroll av nyckeldimensioner före packning
Inspektionsartiklar inkluderar vanligtvis:
- Kontroll av tolerans för håldiameter och ytterdiameter
- Radiell inre spelmätning
- Buller- och vibrationsavskärmning (slumpmässig satstestning eller fullständig inspektion beroende på beställningsnivå)
- Ytfinish och hårdhetsverifiering
Typiska applikationer
1300-seriens självjusterande kullager används vanligtvis i:
- Elmotorer (industri- och hushållstyper)
- Vattenpumpar och bevattningssystem
- Jordbruksmaskiner (t.ex. skördare, bearbetningsutrustning)
- Ventilations- och kylsystem
- Lätt transportör och transmissionsutrustning
- Hjälpmekanismer för fordon
Dessa applikationer involverar ofta felinriktning eller strukturell avböjning under drift, vilket gör självinställningsförmågan avgörande för stabil prestanda.
Vad kunderna vanligtvis bryr sig om
Felinriktning under installationen
→ Den sfäriska yttre ringen kompenserar vinkelavvikelsen, vilket minskar axelspänningen.
Lagerljud i motorapplikationer
→ Precisionsslipning och kontrollerat spel hjälper till att minska onormala vibrationskällor.
Kort livslängd under kontinuerlig belastning
→ Värmebehandlat stål och optimerad inre geometri förbättrar utmattningsmotståndet.
Instabil kvalitet mellan batcherna
→ Standardiserade produktionslinjer och inspektionsprocedurer säkerställer repeterbar dimensionskontroll.
Kvalitetskontrollsystem
Varje produktionsparti hanteras under ett spårbart kvalitetssystem, inklusive:
- Inkommande materialinspektionsprotokoll
- Dimensionell övervakning under processen
- Slutlig inspektionsrapport före leverans
- Batch-spårbarhetsmärkning för exportorder
Detta gör att industrikunder kan verifiera överensstämmelse över upprepade beställningar.
Leverans- och anpassningsalternativ
Vi stödjer:
- OEM varumärke och förpackning
- Custom clearance (C2, C3 eller kunddefinierade krav)
- Material- och hårdhetsjustering för specifika miljöer
- Bulkexportförpackningar för distributörer
Varför BMT-lager
BMT Bearings fokuserar på långsiktig industriell leverans snarare än engångsförsäljning. Vårt produktionssystem är designat för konsekvent dimensionskontroll, stabila leveransscheman och repeterbar tillverkningskvalitet för OEM- och distributörsnivåsamarbete.
