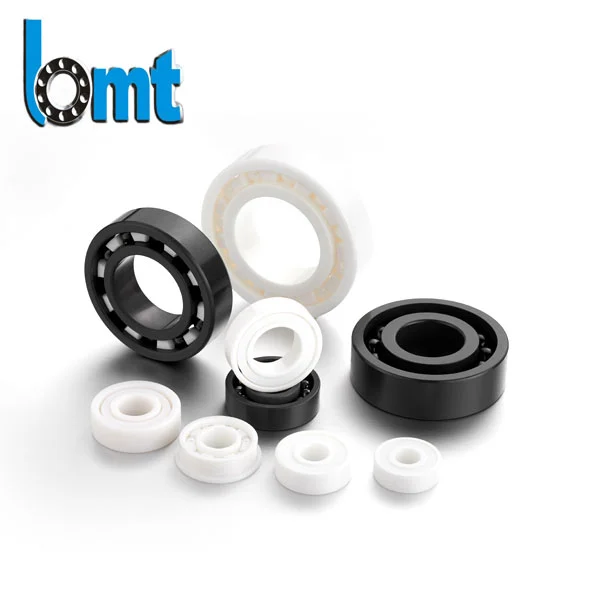

Keramiska spårkullager
BMT Bearings levererar keramiska spårkullager med hög precision för elmotorer, pumpar, medicinsk utrustning, textilmaskiner och höghastighetsindustrisystem. Med hjälp av keramiska kulor av kiselnitrid, lågbrusslipning av löpbanor och strikt dimensionskontroll hjälper vi globala köpare att minska värmeutvecklingen, förbättra korrosionsbeständigheten och förlänga lagrets livslängd i krävande driftsmiljöer.
På BMT Bearings tillverkar vi keramiska spårkullager för applikationer där konventionella stållager kämpar med överdriven värme, elektrisk erosion, korrosion eller höga rotationshastigheter.
Med hjälp av precisionsslipade keramiska kulor av kiselnitrid (Si3N4) och noggrant kontrollerad löpbanageometri hjälper våra keramiska lager industriell utrustning att fungera smidigare, generera mindre friktion och bibehålla stabil prestanda under långa driftscykler.
Dessa lager används ofta i elmotorer, pumpar, textilmaskiner, CNC-utrustning, medicinsk utrustning, laboratorieinstrument och andra system som kräver hög rotationsnoggrannhet och förlängd livslängd.
Vanliga problem med standardstållager
I många industriella miljöer står konventionella stållager inför utmaningar som kan förkorta livslängden och öka underhållskostnaderna.
Typiska felorsaker inkluderar:
För utrustning som arbetar under dessa förhållanden kan keramisk kulteknologi ge betydande prestandafördelar.
Hur keramiska spårkullager förbättrar prestandan
Lägre friktion vid hög hastighet
Keramiska kulor av kiselnitrid är ungefär 60 % lättare än stålkulor.
Den lägre massan minskar centrifugalkrafterna vid höghastighetsrotation, vilket möjliggör mjukare rörelser och mindre rullmotstånd.
Förmånerna inkluderar:
För höghastighetsmotorapplikationer bidrar ofta lägre lagertemperaturer till längre total livslängd för utrustningen.
Förbättrad elektrisk isolering
Skador på elektrisk urladdning är en av de vanligaste orsakerna till för tidigt lagerfel i moderna motorer med variabel frekvensdrift (VFD).
När elektrisk ström passerar genom stålrullande element, kan mikroskopisk ljusbåge skada löpbanor och skapa räfflor.
Hybridkeramiska lager använder icke-ledande keramiska kulor för att avbryta strömflödet och hjälpa till att skydda lagerytor från elektrisk erosion.
Typiska applikationer inkluderar:
Bättre korrosionsbeständighet
Till skillnad från stålrullelement rostar keramiska kulor av kiselnitrid inte när de utsätts för fuktiga arbetsmiljöer.
Detta gör keramiska lager lämpliga för:
Korrekt tätning och val av smörjmedel rekommenderas fortfarande för aggressiv kemikalieexponering.
Minskad vibration och brus
Keramiska kulor erbjuder högre hårdhet och bättre dimensionell konsistens än konventionella stålkulor.
I kombination med precisionsavslutning på löpbanan hjälper detta till att minska vibrationsnivåerna och förbättra löpningens jämnhet.
Lågbrus keramiska lager väljs vanligtvis för:

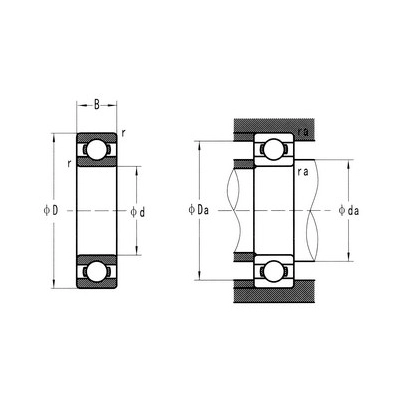

Tekniska parametrar
| Keramiska spårkullager | ||||||||
| Beteckning | Övergripande dimension | Monteringsmått (mm) | ||||||
| (mm) | r | da | da | Ja | ra | |||
| d | D | B | min | min | max | max | max | |
| 684 e.Kr | 4 | 9 | 2.5 | 0.1 | 4.8 | / | 8.2 | 0.1 |
| 694 e.Kr | 4 | 11 | 4 | 0.15 | 5.2 | / | 9.8 | 0.15 |
| 604 CE | 4 | 12 | 4 | 0.2 | 5.6 | / | 10.4 | 0.2 |
| 624 CE | 4 | 13 | 5 | 0.2 | 5.6 | / | 11.4 | 0.2 |
| 634 CE | 4 | 16 | 5 | 0.3 | 6 | / | 14 | 0.3 |
| 685 e.Kr | 5 | 11 | 3 | 0.15 | 6.2 | / | 9.8 | 0.15 |
| 695 e.Kr | 5 | 13 | 4 | 0.2 | 6.6 | / | 11.4 | 0.2 |
| 605 CE | 5 | 14 | 5 | 0.2 | 6.6 | / | 12.4 | 0.2 |
| 625 CE | 5 | 16 | 5 | 0.3 | 7 | / | 14 | 0.3 |
| 635 e.Kr | 5 | 19 | 6 | 0.3 | 7 | / | 17 | 0.3 |
| 686 e.Kr | 6 | 13 | 3.5 | 0.15 | 7.2 | / | 11.8 | 0.15 |
| 696 e.Kr | 6 | 15 | 5 | 0.2 | 7.6 | / | 13.4 | 0.2 |
| 606 CE | 6 | 17 | 6 | 0.3 | 8 | / | 15 | 0.3 |
| 626 CE | 6 | 19 | 6 | 0.3 | 8 | / | 17 | 0.3 |
| 636 e.Kr | 6 | 22 | 7 | 0.3 | 8 | / | 20 | 0.3 |
| 687 e.Kr | 7 | 14 | 3.5 | 0.15 | 8.2 | / | 12.8 | 0.15 |
| 697 e.Kr | 7 | 17 | 5 | 0.3 | 9 | / | 15 | 0.3 |
| 607 CE | 7 | 19 | 6 | 0.3 | 9 | / | 17 | 0.3 |
| 627 e.Kr | 7 | 22 | 7 | 0.3 | 9 | / | 20 | 0.3 |
| 637 e.Kr | 7 | 26 | 9 | 0.3 | 9 | / | 24 | 0.3 |
| 688 e.Kr | 8 | 16 | 4 | 0.2 | 9.6 | / | 14.4 | 0.2 |
| 698 e.Kr | 8 | 19 | 6 | 0.3 | 10 | / | 17 | 0.3 |
| 608 CE | 8 | 22 | 7 | 0.3 | 10 | / | 20 | 0.3 |
| 628 CE | 8 | 24 | 8 | 0.3 | 10 | / | 22 | 0.3 |
| 638 e.Kr | 8 | 28 | 9 | 0.3 | 10 | / | 26 | 0.3 |
| 689 e.Kr | 9 | 17 | 4 | 0.2 | 10.6 | / | 15.4 | 0.2 |
| 699 e.Kr | 9 | 20 | 6 | 0.3 | 11 | / | 18 | 0.3 |
| 609 e.Kr | 9 | 24 | 7 | 0.3 | 11 | / | 22 | 0.3 |
| 629 e.Kr | 9 | 26 | 8 | 0.3 | 11 | / | 24 | 0.3 |
| 639 e.Kr | 9 | 30 | 10 | 0.6 | 13 | / | 26 | 0.6 |
| 6800 CE | 10 | 19 | 5 | 0.3 | 12 | 12 | 17 | 0.3 |
| 6900 CE | 10 | 22 | 6 | 0.3 | 12 | 12.5 | 20 | 0.3 |
| 6000 CE | 10 | 26 | 8 | 0.3 | 12 | 13 | 24 | 0.3 |
| 6200 CE | 10 | 30 | 9 | 0.6 | 14 | 16 | 26 | 0.6 |
| 6300 CE | 10 | 35 | 11 | 0.6 | 14 | 16.5 | 31 | 0.6 |
| 6801CE | 12 | 21 | 5 | 0.3 | 14 | 14 | 19 | 0.3 |
| 6901CE | 12 | 24 | 6 | 0.3 | 14 | 14.5 | 22 | 0.3 |
| 16001 CE | 12 | 28 | 7 | 0.3 | 14 | / | 26 | 0.3 |
| 6001 CE | 12 | 28 | 8 | 0.3 | 14 | 15.5 | 26 | 0.3 |
| 6201CE | 12 | 32 | 10 | 0.6 | 16 | 17 | 28 | 0.6 |
| 6301CE | 12 | 37 | 12 | 1 | 17 | 18 | 32 | 1 |
| 6802CE | 15 | 24 | 5 | 0.3 | 17 | 17 | 22 | 0.3 |
| 6902CE | 15 | 28 | 7 | 0.3 | 17 | 17 | 26 | 0.3 |
| 16002 CE | 15 | 32 | 8 | 0.3 | 17 | / | 30 | 0.3 |
| 6002CE | 15 | 32 | 9 | 0.3 | 17 | 19 | 30 | 0.3 |
| 6202CE | 15 | 35 | 11 | 0.6 | 19 | 20.5 | 31 | 0.3 |
| 6302CE | 15 | 42 | 13 | 1 | 20 | 22.5 | 37 | 1 |
| 6803 CE | 17 | 26 | 5 | 0.3 | 19 | 19 | 24 | 0.3 |
| 6903 CE | 17 | 30 | 7 | 0.3 | 19 | 19.5 | 28 | 0.3 |
| 16003 e.Kr | 17 | 35 | 8 | 0.3 | 19 | / | 33 | 0.3 |
| 6003 CE | 17 | 35 | 10 | 0.3 | 19 | 21.5 | 33 | 0.3 |
| 6203CE | 17 | 40 | 12 | 0.6 | 21 | 23.5 | 36 | 0.6 |
| 6303 CE | 17 | 47 | 14 | 1 | 22 | 25.5 | 42 | 1 |
| 6403CE | 17 | 62 | 17 | 1.1 | 23.5 | / | 55.5 | 1 |
| 6804CE | 20 | 32 | 7 | 0.3 | 22 | 22.5 | 30 | 0.3 |
| 6904 CE | 20 | 37 | 9 | 0.3 | 22 | 24 | 35 | 0.3 |
| 16004 e.Kr | 20 | 42 | 8 | 0.3 | 22 | / | 40 | 0.3 |
| 6004CE | 20 | 42 | 12 | 0.6 | 24 | 25.5 | 38 | 0.6 |
| 6204CE | 20 | 47 | 14 | 1 | 25 | 26.5 | 42 | 1 |
| 6304CE | 20 | 52 | 15 | 1.1 | 26.5 | 28 | 45.5 | 1 |
| 6404CE | 20 | 72 | 19 | 1.1 | 26.5 | / | 65.5 | 1 |
| 6805 CE | 25 | 37 | 7 | 0.3 | 27 | 27 | 35 | 0.3 |
| 6905 CE | 25 | 42 | 9 | 0.3 | 27 | 28.5 | 40 | 0.3 |
| 16005 e.Kr | 25 | 47 | 8 | 0.3 | 27 | / | 45 | 0.3 |
| 6005 CE | 25 | 47 | 12 | 0.6 | 29 | 30 | 43 | 0.6 |
| 6205CE | 25 | 52 | 15 | 1 | 30 | 32 | 47 | 1 |
| 6305 CE | 25 | 62 | 17 | 1.1 | 31.5 | 36 | 55.5 | 1 |
| 6405 CE | 25 | 80 | 21 | 1.5 | 33 | / | 72 | 1.5 |
| 6806 CE | 30 | 42 | 7 | 0.3 | 32 | 32 | 50 | 1 |
| 6906 CE | 30 | 47 | 9 | 0.3 | 32 | 34 | 57 | 1 |
| 16006 e.Kr | 30 | 55 | 9 | 0.3 | 32 | 42.5 | 65.5 | 1 |
| 6006 CE | 30 | 55 | 13 | 1 | 35 | 36.5 | 53 | 1 |
| 6206CE | 30 | 62 | 16 | 1 | 35 | 38.5 | 60 | 1 |
| 6306 CE | 30 | 72 | 19 | 1.1 | 36.5 | 42.5 | 68.5 | 1 |
| 6406 CE | 30 | 90 | 23 | 1.5 | 54 | / | 82 | 2 |
| 6807 CE | 35 | 47 | 7 | 0.3 | 37 | 37 | 45 | 0.3 |
| 6907 CE | 35 | 55 | 10 | 0.6 | 39 | 39 | 51 | 0.6 |
| 16007 e.Kr | 35 | 62 | 9 | 0.3 | 37 | / | 60 | 0.3 |
| 6007 CE | 35 | 62 | 14 | 1 | 40 | 41.5 | 57 | 1 |
| 6207CE | 35 | 72 | 17 | 1.1 | 41.5 | 44.5 | 65.5 | 1 |
| 6307 CE | 35 | 80 | 21 | 1.5 | 43 | 47 | 72 | 1.5 |
| 6407 CE | 35 | 100 | 25 | 1.5 | 43 | / | 92 | 1.5 |
| 6808CE | 40 | 52 | 7 | 0.3 | 42 | 42 | 50 | 0.3 |
| 6908 CE | 40 | 62 | 12 | 0.6 | 44 | 46 | 58 | 0.6 |
| 16008 CE | 40 | 68 | 9 | 0.3 | 42 | / | 66 | 0.3 |
| 6008 CE | 40 | 68 | 15 | 1 | 45 | 47.5 | 63 | 1 |
| 6208CE | 40 | 80 | 18 | 1.1 | 46.5 | 50.5 | 73.5 | 1 |
| 6308CE | 40 | 90 | 23 | 1.5 | 48 | 53 | 80 | 1.5 |
| 6408CE | 40 | 110 | 27 | 2 | 49 | / | 101 | 2 |
| 6809 CE | 45 | 58 | 7 | 0.3 | 47 | 47.5 | 56 | 0.3 |
| 6909 CE | 45 | 68 | 12 | 0.6 | 49 | 50 | 64 | 0.6 |
| 16009 e.Kr | 45 | 75 | 10 | 0.6 | 49 | / | 71 | 0.6 |
| 6009 CE | 45 | 75 | 16 | 1 | 50 | 53.5 | 70 | 1 |
| 6209 CE | 45 | 85 | 19 | 1.1 | 51.5 | 55.5 | 78.5 | 1 |
| 6309 CE | 45 | 100 | 25 | 1.5 | 53 | 61.5 | 92 | 1.5 |
| 6409 CE | 45 | 120 | 29 | 2 | 54 | / | 111 | 2 |
| 6810 CE | 50 | 65 | 7 | 0.3 | 52 | 52.5 | 63 | 0.3 |
| 6910 CE | 50 | 72 | 12 | 0.6 | 54 | 55 | 68 | 0.6 |
| 16010 CE | 50 | 80 | 10 | 0.6 | 54 | / | 76 | 0.6 |
| 6010CE | 50 | 80 | 16 | 1 | 55 | 58.5 | 75 | 1 |
| 6210CE | 50 | 90 | 20 | 1.1 | 56.5 | 60 | 83.2 | 1 |
| 6310CE | 50 | 110 | 27 | 2 | 59 | 68 | 101 | 2 |
| 6410CE | 50 | 130 | 31 | 2.1 | 61 | / | 119 | 2 |
| 6811CE | 55 | 72 | 9 | 0.3 | 57 | 59 | 70 | 0.3 |
| 6911 CE | 55 | 80 | 13 | 1 | 60 | 61.5 | 75 | 1 |
| 16011 CE | 55 | 90 | 11 | 0.6 | 59 | / | 86 | 0.6 |
| 6011CE | 55 | 90 | 18 | 1.1 | 61.5 | 64 | 83.5 | 1 |
| 6211CE | 55 | 100 | 21 | 1.5 | 63 | 66.5 | 92 | 1.5 |
| 6311CE | 55 | 120 | 29 | 2 | 64 | 72.5 | 111 | 2 |
| 6411CE | 55 | 140 | 33 | 2.1 | 66 | / | 129 | 2 |
| 6812 CE | 60 | 78 | 10 | 0.3 | 62 | 64 | 76 | 0.3 |
| 6912 CE | 60 | 85 | 13 | 1 | 65 | 66 | 80 | 1 |
| 16012 CE | 60 | 95 | 11 | 0.6 | 64 | / | 91 | 0.6 |
| 6012CE | 60 | 95 | 18 | 1.1 | 66.5 | 69 | 88.5 | 1 |
| 6212CE | 60 | 110 | 22 | 1.5 | 68 | 74.5 | 102 | 1.5 |
| 6312CE | 60 | 130 | 31 | 2.1 | 71 | 79 | 119 | 2 |
| 6412CE | 60 | 150 | 35 | 2.1 | 71 | 139 | 2 | |
| 6813 CE | 65 | 85 | 10 | 0.6 | 69 | 69 | 81 | 0.6 |
| 6913 CE | 65 | 90 | 13 | 1 | 70 | 71.5 | 85 | 1 |
| 16013 CE | 65 | 100 | 11 | 0.6 | 69 | / | 96 | 0.6 |
| 6013CE | 65 | 100 | 18 | 1.1 | 71.5 | 73 | 93.5 | 1 |
| 6213CE | 65 | 120 | 23 | 1.5 | 73 | 80 | 112 | 1.5 |
| 6313CE | 65 | 140 | 33 | 2.1 | 76 | 85.5 | 129 | 2 |
| 6814 CE | 70 | 90 | 10 | 0.6 | 74 | 74.5 | 86 | 0.6 |
| 6914 CE | 70 | 100 | 16 | 1 | 75 | 77.5 | 95 | 1 |
| 16014 CE | 70 | 110 | 13 | 0.6 | 74 | / | 106 | 0.6 |
| 6014CE | 70 | 110 | 20 | 1.1 | 76.5 | 80.5 | 103.5 | 1 |
| 6214CE | 70 | 125 | 24 | 1.5 | 78 | 84 | 117 | 1.5 |
| 6314CE | 70 | 150 | 35 | 2.1 | 81 | 92 | 139 | 2 |
| 6815 CE | 75 | 95 | 10 | 0.6 | 79 | 79.5 | 91 | 0.6 |
| 6915 CE | 75 | 105 | 16 | 1 | 80 | 82 | 100 | 1 |
| 16015 CE | 75 | 115 | 13 | 0.6 | 79 | / | 111 | 0.6 |
| 6015CE | 75 | 115 | 20 | 1.1 | 81.5 | 85.5 | 108.5 | 1 |
| 6215CE | 75 | 130 | 25 | 1.5 | 83 | 90 | 122 | 1.5 |
| 6816 CE | 80 | 100 | 10 | 0.6 | 84 | 84.5 | 96 | 0.6 |
| 6916 CE | 80 | 110 | 16 | 1 | 85 | 87.5 | 105 | 1 |
| 16016 e.Kr | 80 | 125 | 14 | 0.6 | 84 | / | 121 | 0.6 |
| 6016 CE | 80 | 125 | 22 | 1.1 | 86.5 | 91 | 118.5 | 1 |
| 6216CE | 80 | 140 | 26 | 2 | 89 | 95.5 | 131 | 2 |
| 6817 CE | 85 | 110 | 13 | 1 | 90 | 90.5 | 105 | 1 |
| 6917 CE | 85 | 120 | 18 | 1.1 | 91.5 | 94.5 | 113.5 | 1 |
| 16017 e.Kr | 85 | 130 | 14 | 0.6 | 89 | / | 126 | 0.6 |
| 6017CE | 85 | 130 | 22 | 1.1 | 91.5 | 96 | 123.5 | 1 |
| 6217 CE | 85 | 150 | 28 | 2 | 94 | 102 | 141 | 2 |
| 6818 CE | 90 | 115 | 13 | 1 | 95 | 95.5 | 110 | 1 |
| 6918 CE | 90 | 125 | 18 | 1.1 | 96.5 | 98.5 | 118.5 | 1 |
| 16018 CE | 90 | 140 | 16 | 1 | 95 | / | 135 | 1 |
| 6018CE | 90 | 140 | 24 | 1.5 | 98 | 103 | 132 | 1.5 |
| 6819 CE | 95 | 120 | 13 | 1 | 100 | 102 | 115 | 1 |
| 6919 CE | 95 | 130 | 18 | 1.1 | 101.5 | 104 | 123.5 | 1 |
| 16019 e.Kr | 95 | 145 | 16 | 1 | 100 | / | 140 | 1 |
| 6019CE | 95 | 145 | 24 | 1.5 | 103 | 109 | 137 | 1.5 |
| 6820 CE | 100 | 125 | 13 | 1 | 105 | 106 | 120 | 1 |
| 6920 CE | 100 | 140 | 20 | 1.1 | 106.5 | 111 | 133.5 | 1 |
| 16020 CE | 100 | 150 | 16 | 1 | 105 | / | 145 | 1 |
| 6020 CE | 100 | 150 | 24 | 1.5 | 108 | 113 | 142 | 1.5 |
| 6821CE | 105 | 130 | 13 | 1 | 110 | 111 | 125 | 1 |
| 6921 CE | 105 | 145 | 20 | 1.1 | 111.5 | 116 | 138.5 | 1 |
| 6822 CE | 110 | 140 | 16 | 1 | 115 | 117 | 135 | 1 |
| 6922 CE | 110 | 150 | 20 | 1.1 | 116.5 | 121 | 143.5 | 1 |
| 6824 CE | 120 | 150 | 16 | 1 | 125 | 127 | 145 | 1 |
Teknisk parameter
De 10 mest populära keramiska spårkullagren som BMT Company erbjuder visas nedan:
| Art.nr. | Lager nr. | Innerdiameter (mm) | Ytterdiameter (mm) | Bredd (mm) | Dynamisk belastning (kN) | Statisk belastning (kN) |
| 1 | BMT-C6000 | 10 | 26 | 8 | 3.5 | 1.5 |
| 2 | BMT-C6001 | 12 | 28 | 8 | 3.9 | 1.7 |
| 3 | BMT-C6002 | 15 | 32 | 9 | 4.8 | 2.3 |
| 4 | BMT-C6003 | 17 | 35 | 10 | 5.2 | 2.6 |
| 5 | BMT-C6004 | 20 | 42 | 12 | 7.8 | 3.8 |
| 6 | BMT-C6005 | 25 | 47 | 12 | 8.9 | 4.2 |
| 7 | BMT-C6006 | 30 | 55 | 13 | 10.1 | 5.3 |
| 8 | BMT-C6007 | 35 | 62 | 14 | 11.3 | 6.1 |
| 9 | BMT-C6008 | 40 | 68 | 15 | 12.7 | 7.4 |
| 10 | BMT-C6009 | 45 | 75 | 16 | 14.6 | 8.9 |
Tillverkning och kvalitetskontroll
BMT Bearings har specialiserat sig på lagertillverkning sedan 2004.
Varje keramiskt spårkullager genomgår flera inspektionsprocedurer före leverans, inklusive:
Produktionen hanteras enligt ISO 9001 och IATF 16949 kvalitetssystem för att säkerställa enhetlighet från batch-till-batch.
Typiska applikationer
Elmotorer
Keramiska lager används ofta i:
där minskad värmealstring och elskydd är viktigt.
Textilmaskiner
Utrustning för höghastighetsspinning och lindning kräver stabil drift under långa produktionsskift.
Keramiska lager hjälper till att minska vibrationerna samtidigt som de bibehåller rotationsnoggrannheten.
Pumpar och vätskehanteringsutrustning
För pumpar som arbetar i fuktiga miljöer hjälper keramiska rullelement till att minska korrosionsrelaterade fel och förbättra tillförlitligheten.
Medicinsk och precisionsutrustning
Låg vibration och mjuk rotation gör keramiska lager lämpliga för:
OEM och anpassad tillverkningssupport
BMT Bearings stöder anpassade keramiska lagerlösningar, inklusive:
Vårt ingenjörsteam kan rekommendera lämpliga lagerkonfigurationer baserat på driftshastighet, belastning, temperatur och miljöförhållanden.
Varför industriella köpare väljer BMT-lager
Med mer än 20 års erfarenhet av lagertillverkning kontrollerar BMT Bearings hela produktionsprocessen från slipning och montering till slutlig inspektion.
Kunder väljer oss eftersom vi tillhandahåller:
Genom att kombinera precisionstillverkning med praktisk applikationskunskap hjälper vi kunder att förbättra utrustningens tillförlitlighet och minska oväntade stillestånd.
Hot Tags: Keramiska spårkullager
Relaterad kategori
Skicka förfrågan
Kontaktinformation
-
Adress
No.183, Longfeng, väster om Zhangting industrizon, Yuyao, Ningbo, Kina
-
Tel
-
E-post
Skicka in specifikationer för industrilager, spårkullager, koniska rullager och mer. BMT:s team svarar inom 24 timmar med konkurrenskraftiga priser för hållbara lager.
