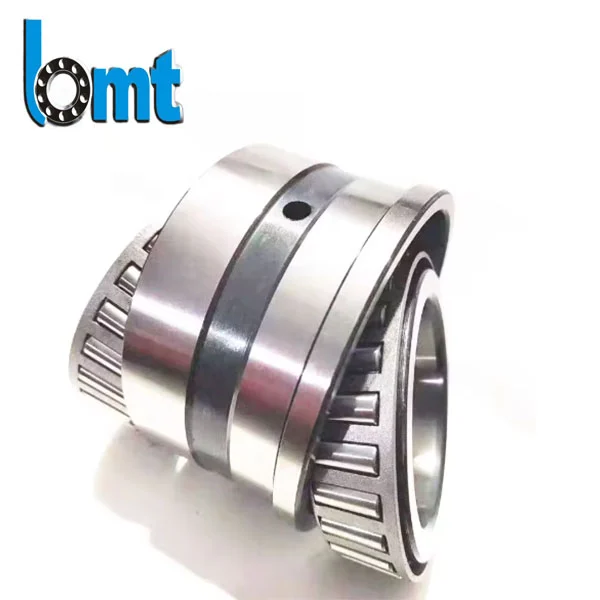

Dubbelradigt koniskt rullager

BMT:s dubbelradiga koniska rullager är kompakta och lämpliga för tunga maskiner som kräver hög radiell och axiell lastkapacitet. Dessa lager används ofta i växellådor, gruvutrustning och industrimaskiner. Lagren finns i metriska och tumstorlekar. Deras belastning är 30 % högre än enkelradslager.
MOQ: 20 stycken
Ledtid: 4-5 veckor
Anpassade specifikationer tillgängliga

Skicka förfrågan

Produktbeskrivning

Varför välja dubbelradiga koniska rullager?

1. Oöverträffad lastkapacitet

Vår design med dubbla rader fördelar belastningen jämnt till skillnad från enradiga lager. Lagren kan hantera högre radiella krafter (upp till 450 kN dynamiska belastningar) och förmåga att hantera dubbelriktade axiella belastningar utan extra komponenter.

Stötbelastningar i gruvbyggnad och tung utrustning

Verkligt applikationsexempel:

I en stålverksväxellåda uppnådde våra lager en livslängd på 40 % jämfört med koniska rullar av standardtyp.

2. Platsbesparande och förenklad montering

Design i ett stycke eliminerar behovet av matchande lager

Förinställt inre spelrum minskar installationens komplexitet

Lämplig för kompakta höljen, idealisk för reducerare och transmissionssystem

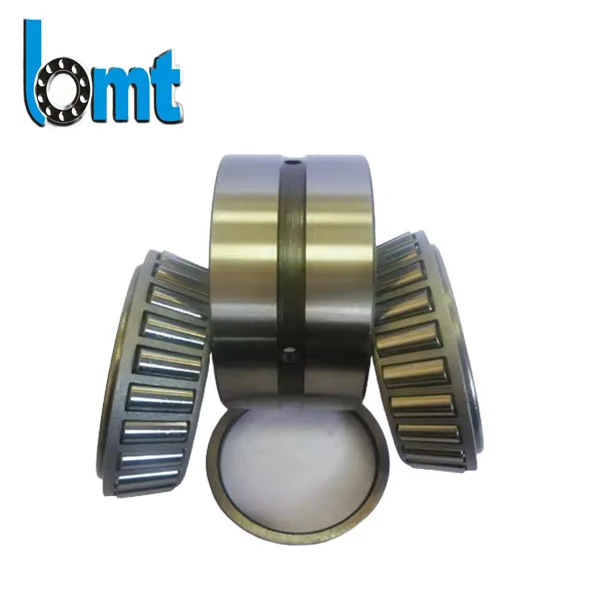

Double Row Tapered Roller Bearing

Tekniska parametrar

Lagermodell	Mått (mm)				Grundläggande belastningsklasser (kN)		Begränsande hastighet (rpm)		Vikt	Typ & funktioner
	d	D	B	T	Cr	Cor	Fett	Olja	(kg)
TDO (Two-Row Double Outer Ring) Typ
478/472	76.2	161.925	49.212	82.931	365	530	2000	2800	6.8	TDO, Kräver distans
478/472A	76.2	161.925	49.212	82.931	365	530	2000	2800	6.8	TDO, Kräver distans
486/472	109.538	166.688	53.975	95.25	405	610	1800	2600	8.2	TDO, Kräver distans
522/560X	132.538	197.644	57.15	104.775	550	850	1600	2200	12.5	TDO, Kräver distans
531/532	139.992	233.375	60.325	123.825	670	1080	1400	1900	17.5	TDO, Kräver distans
TNA (Two-Row Double Inner Ring) Typ
447/432	76.2	161.925	49.212	82.931	365	530	2000	2800	6.8	TNA, Kräver spacer
447/432A	76.2	161.925	49.212	82.931	365	530	2000	2800	6.8	TNA, Kräver spacer
455/432	109.538	166.688	53.975	95.25	405	610	1800	2600	8.2	TNA, Kräver spacer
TS (Tvårads enkel yttre ring) Typ
352905	25	52	33	33	68.5	86.5	5000	6700	0.45	TS, kompakt
352906	30	55	34	34	72.5	95	4800	6300	0.52	TS, kompakt
352907	35	62	36	36	80	112	4300	5600	0.75	TS, Allmänt syfte
352908	40	68	38	38	87.5	130	4000	5300	0.95	TS, Allmänt syfte
352909	45	75	40	40	95	150	3800	5000	1.25	TS, Allmänt syfte
352910	50	80	40	40	102	165	3600	4800	1.35	TS, Allmänt syfte
352911	55	90	46	46	125	210	3400	4500	2.1	TS, Hög kapacitet
352912	60	95	46	46	130	220	3200	4300	2.25	TS, Hög kapacitet
352913	65	100	46	46	135	230	3000	4000	2.4	TS, Hög kapacitet
352914	70	110	54	54	175	300	2800	3800	3.5	TS, Heavy duty
352915	75	115	54	54	180	310	2600	3600	3.7	TS, Heavy duty
352916	80	125	60	60	210	370	2400	3400	5	TS, Heavy duty
352917	85	130	60	60	215	380	2200	3200	5.2	TS, Heavy duty
352918	90	140	67	67	265	480	2000	3000	7.2	TS, Extra heavy duty
352920	100	150	67	67	275	500	1800	2600	7.5	TS, Extra heavy duty
TDIT (tvårads dubbel innerring - konisk borrning)
31309	45	100	55	55	180	255	3000	4000	2.1	TDIT, avsmalnande hål 1:12
31311	55	120	65	65	245	355	2600	3600	3.8	TDIT, avsmalnande hål 1:12
31313	65	140	73	73	305	450	2200	3200	5.9	TDIT, avsmalnande hål 1:12
31315	75	160	80	80	365	550	2000	2800	8.6	TDIT, avsmalnande hål 1:12
31317	85	180	85	85	425	650	1800	2600	11.5	TDIT, avsmalnande hål 1:12
31319	95	200	90	90	480	750	1700	2400	15	TDIT, avsmalnande hål 1:12
31321	105	225	98	98	570	900	1500	2200	20.5	TDIT, avsmalnande hål 1:12

Normala applikationer

Gruvkrossar: De dubbelradiga koniska rullager kan hantera extrema stötbelastningar.

Vindturbinväxellådor: Lagren tål varierande krafter.

Kraftiga transportörer: Lagren kan minska underhållsfrekvensen.

Nyckelspecifikationer

Parameterintervall

Borrdiameter 30 mm – 300 mm

Dynamisk belastning 150 kN – 450 kN

Statisk belastning 90 kN – 300 kN

Hastighetsgräns 2 000 – 4 500 rpm

Precisionsklass ABEC-3 (P6)/ABEC-5 (P5) standard

Materialalternativ

Standard: Högkolhaltigt kromstål Gcr15 (HRC 60-64)

Korrosionsbeständig: AISI 440C eller AISI 420C rostfritt stål

Kvalitet & Pålitlighet

Dubbelradiga koniska rullager genomgår:

Dimensionell inspektion (≤ 0,005 mm tolerans)

Hårdhetstestning (Rockwell C-skala)

Vibrationsanalys (säkerställer smidig drift)

Belastningsuthållighetstest (500+ timmar)

Varför välja BMT-företag?

Vår tillverkare har mer än 20 års erfarenhet av tillverkning av koniska rullager.

Vi har fått ISO 9001 och ITAF16949:2016 kvalitetskontrollcertifikat.

Globalt logistiknätverk (lager i USA, EU, Asien)

Teknisk support dygnet runt

Flexibla beställningsalternativ

Små partier accepteras (MOQ 20 st)

Anpassade tätningar och smörjmedel (högtemperatur, livsmedelsklass, etc.)

OEM varumärke och förpackning tillgänglig

Snabbspår produktion för brådskande beställningar

Få en offert idag!

→ Prover tillgängliga för testning

→ Teknisk support för applikationsmatchning
