Hur kan rätt kuddblockshus förbättra lagerprestanda och utrustningens tillförlitlighet

Artikelsammanfattning: A pillerow blockhusär en kritisk mekanisk komponent som stödjer roterande axlar, säkrar lager och hjälper till att upprätthålla inriktningen i industriell utrustning. Att välja rätt hölje innebär att utvärdera material, axeldiameter, lagerkompatibilitet, monteringsmått, driftsförhållanden och underhållskrav.BMTtillhandahåller kuddblockshuslösningar för industriella transmissionssystem, jordbruksmaskiner, pumpar, transportörer och elmotorer, vilket hjälper köpare att identifiera lämpliga komponenter för deras utrustning och driftsbehov.

Innehållsförteckning

1. Vad är ett kuddblockhus?
2. Hur fungerar ett kuddblockhus?
3. Vilka material och mönster finns tillgängliga?
4. Var används kuddblockshus?
5. Hur väljer du rätt kuddblockhus?
6. Jämförelse av val av kuddblockhus
7. Best Practices för installation och underhåll
8. Vanliga problem och praktiska lösningar
9. Vanliga frågor
10. Slutsats: Hitta ett passande kuddblockhus

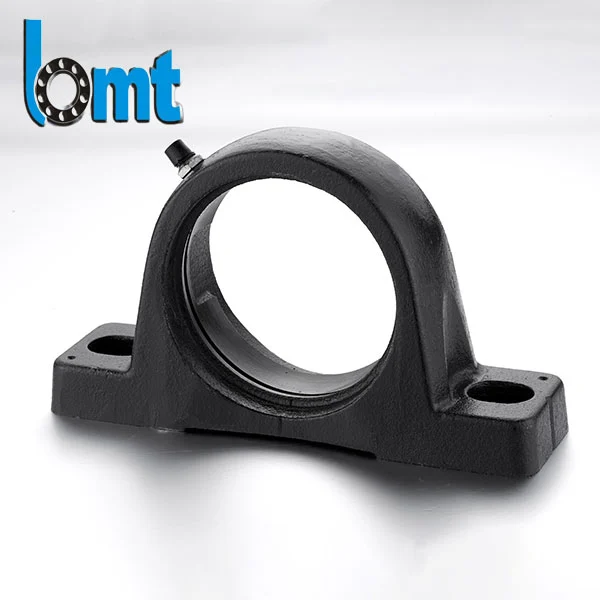

Vad är ett kuddblockhus?

Ett kuddblockhus är en mekanisk stödkomponent utformad för att hålla ett lager och fästa en roterande axel till en maskinram eller monteringsyta. Det ger en stabil monteringspunkt samtidigt som det hjälper lagret att behålla sin avsedda position under drift. Beroende på konstruktionen kan monteringen även innehålla tätningar, lock, smörjmedel och monteringsdetaljer.

I industriella tillämpningar, termernakuddblockshusochkuddblocks lagerenhetanvänds ibland omväxlande. Men de beskriver inte alltid exakt samma produkt. Ett hus är den strukturella kroppen, medan en komplett lagerenhet normalt inkluderar huset och en kompatibel lagerinsats.

Skillnaden är viktig vid köp av ersättningskomponenter. Köpare som endast beställer ett hus måste verifiera lagermåtten och monteringsarrangemanget separat. De som söker en monteringsfärdig montering bör bekräfta att lagret, låsmekanismen och huset är kompatibla.

Ett korrekt valt hölje kan bidra till tillförlitligt axelstöd, hanterbart underhåll och konsekvent maskindrift. Det är därför en viktig komponent i utrustningsdesign snarare än bara ett monteringsfäste.

Hur fungerar ett kuddblockhus?

Huset är fäst vid en styv maskinbas, medan lagret som är installerat inuti det stöder den roterande axeln. När axeln vrids, upptar lagret relativ rörelse mellan axeln och den stationära strukturen. Huset överför driftsbelastning till monteringsytan och hjälper till att hålla lagret korrekt placerat.

En typisk kuddblocklager har flera funktioner:

• Axelstöd:Håller den roterande axeln i avsett läge.
• Lastöverföring:Överför stödda laster från lagret till maskinramen.
• Monteringsstabilitet:Ger en säker fästpunkt för lagerenheten.
• Justeringsstöd:Hjälper till att bibehålla den designade axelpositionen när monteringsytorna och installationen är korrekta.
• Kontamineringsskydd:Kompatibla tätningar eller lock kan hjälpa till att minska inträngningen av damm, fukt och andra föroreningar.
• Tillgång till underhåll:Beroende på design kan smörjbeslag och åtkomlig monteringsutrustning förenkla servicen.

Vissa lagerinsatser har en sfärisk yttre yta som tillåter begränsad självinriktning i huset. Denna funktion kan ta emot små vinkelavvikelser, men den bör inte behandlas som en ersättning för korrekt axeluppriktning, korrekt montering eller adekvat strukturellt stöd.

För mer information om kompatibla komponenter, utforska BMT:s lagerproduktsortiment och identifiera den konfiguration som är lämplig för din applikation.

Vilka material och mönster finns tillgängliga?

Husets material och konstruktion påverkar lastkapacitet, styvhet, korrosionsbeständighet, vikt och underhållskrav. Det bästa valet beror på driftsmiljön och de belastningar som överförs genom lagerenheten.

1. Kuddblockhus i gjutjärn

Gjutjärn används ofta i allmänna industriella lagerstöd eftersom det erbjuder användbar styvhet, goda vibrationsdämpande egenskaper och en praktisk balans mellan prestanda och kostnad. Det övervägs vanligtvis för transportörer, jordbruksutrustning, pumpar, elmotorer och andra maskiner som arbetar under vanliga industriella förhållanden.

Den faktiska lastkapaciteten beror dock på husets design, materialkvalitet, lagerval, monteringsarrangemang och driftsförhållanden. Ett gjutjärnshölje bör inte väljas enbart på material.

2. Kuddblockhus i rostfritt stål

Rostfritt stål kan vara lämpligt för utrustning som utsätts för fukt, frekvent rengöring eller frätande ämnen. Det övervägs ofta för livsmedelsmaskiner, marin utrustning och vissa kemikaliehanteringsapplikationer.

Köpare bör verifiera den rostfria stålkvaliteten och bedöma hela monteringen, inklusive lager, tätningar, smörjmedel och fästelement. Korrosionsbeständigheten bestäms av den fullständiga materialspecifikationen och servicemiljön, inte bara produktbeskrivningen.

3. Delat och ett stycke hölje

Hus i ett stycke ger en relativt enkel struktur för många standardapplikationer. Delade hus har en separat kåpa och bas, vilket kan göra lagerinspektion och byte bekvämare när axelarrangemanget försvårar demontering.

För tyngre industriella tillämpningar inkluderar BMT:s produktinformation SN500, SN600 och SNL bostadsfamiljer. Dessa serier har olika dimensioner och kompatibla lagerarrangemang, så den exakta modellen måste kontrolleras mot utrustningsspecifikationen.

När du utvärderar ett hus, överväg dessa designdetaljer:

• Endelad eller delad konstruktion.
• Basens monteringsmått och bulthålspositioner.
• Lagersätes dimensioner och axeldiameter kompatibilitet.
• Tätnings- och täckarrangemang.
• Smörjtillgång och servicekrav.
• Kompatibilitet med specificerat lager och adapterhylsa.

Var används kuddblockshus?

Kuddblockshus används överallt där roterande axlar kräver säkert stöd och ett praktiskt monteringsarrangemang. Deras mångsidighet gör dem lämpliga för ett brett utbud av industriella och kommersiella maskiner.

• Transportörsystem:Stöd roterande axlar i materialhanteringsutrustning och relaterade transmissionsenheter.
• Jordbruksmaskiner:Hjälp till att stödja roterande komponenter i utrustning som utsätts för damm, vibrationer och förändrade arbetsbelastningar.
• Pumps:Tillhandahålla lagerstöd för kompatibla axelarrangemang i industriella vätskehanteringssystem.
• Elmotorer:Stödaxelenheter där den valda huskonfigurationen matchar den mekaniska designen.
• Tillverkningsutrustning:Ge monteringsstöd för rullar, transmissionsaxlar och andra roterande mekanismer.
• Gruvdrift och tunga maskiner:Stöd lämpliga lagerarrangemang när husets hållfasthet, tätning och belastning uppfyller applikationens krav.

Miljöförhållanden kan avsevärt påverka lämplig specifikation. Dammtunga miljöer kan kräva effektivare tätning, medan våta eller korrosiva miljöer kan kräva lämpliga korrosionsbeständiga material. Hög vibrations- och stötbelastning kräver också noggrann utvärdering av lagret, huset, monteringsbultarna och stödstrukturen.

Hur väljer du rätt kuddblockhus?

Att välja rätt kuddblockshus börjar med maskinens faktiska driftbehov. Ett hus som passar axeln kan fortfarande vara olämpligt om dess monteringsmått, lastkapacitet, tätningsarrangemang eller lagerkompatibilitet inte stämmer överens med applikationen.

Steg 1: Bekräfta axeldiametern

Identifiera axeldiametern och önskat lagerhål. För koniska lager, verifiera lämplig adapterhylsa och monteringsarrangemang. Anta inte att två hus är utbytbara bara för att deras yttre former ser likadana ut.

Steg 2: Verifiera lagerkompatibilitet

Bekräfta lagerbeteckning, dimensioner, krav på inre spel, låsmetod och smörjningsarrangemang. Huset och lagret måste vara kompatibla som en komplett enhet.

Steg 3: Beräkna driftsbelastningar

Utvärdera radiella belastningar, axiella belastningar, stötbelastning, axelhastighet och driftbelastning. Kontrollera tillverkarens lagerklassificeringar och husspecifikationer istället för att lita på allmänna materialbeskrivningar.

Steg 4: Utvärdera miljön

Tänk på temperatur, fuktighet, damm, vattenexponering, kemikalier och rengöringsprocedurer. Välj husmaterial och tätningsarrangemang för att passa dessa förhållanden.

Steg 5: Kontrollera installationsmått

Jämför total längd, bredd, höjd, axelcentrumhöjd, monteringshålsavstånd och bultstorlekar med den befintliga maskinen. Dimensionell kompatibilitet är särskilt viktig vid byte av en utgående eller skadad komponent.

Steg 6: Överväg långsiktigt underhåll

Bedöm smörjintervall, tillgänglighet, utbytesprocedurer och reservdelstillgänglighet. Ett hölje som förenklar inspektion och service kan minska underhållsarbetet under utrustningens livslängd.

Jämförelse av val av kuddblockhus

Följande tabell ger en praktisk jämförelse av vanliga husmaterial och design. Den är tänkt som en preliminär urvalsguide; det slutliga valet bör baseras på verifierade produktspecifikationer.

Som referens listar BMT:s publicerade produktsida SN505 med 20 mm axeldiameter, SN510 med 45 mm axeldiameter och SN520 med 90 mm axeldiameter. Dessa exempel tillhör den listade SN-husserien. Se alltid den kompletta dimensionstabellen och bekräfta önskad lagerkombination innan du beställer.

Se specifikationerna för BMT Pillow Block Housing för att granska de listade husmodellerna och deras motsvarande tekniska mått.

Best Practices för installation och underhåll

Korrekt installation hjälper huset och lagret att fungera som avsett. Även en vältillverkad komponent kan utsättas för för tidigt slitage när monteringsbasen är ojämn, axeln är felinriktad eller smörjningen är otillräcklig.

Installationschecklista

• Inspektera huset, lagersätet, axeln och monteringsytan för skador eller föroreningar.
• Verifiera husmodell, lagerbeteckning, axeldiameter och monteringsmått.
• Se till att monteringsytan är tillräckligt platt, styv och ren.
• Placera huset försiktigt och rikta in axeln med den anslutna utrustningen.
• Dra åt monteringsfästena med det specificerade vridmomentet enligt den rekommenderade sekvensen.
• Montera lager och låskomponenter enligt tillverkarens anvisningar.
• Applicera det specificerade smörjmedlet och kontrollera att tätningar och lock är korrekt installerade.
• Rotera axeln manuellt när det är säkert och praktiskt, utför sedan ett kontrollerat drifttest.

Rutinunderhåll

Under schemalagda inspektioner, övervaka ovanligt ljud, vibrationer, temperaturförändringar, smörjmedelskondition, lösa fästelement och synlig förorening. Upprätta underhållsintervall enligt driftshastighet, belastning, miljö och tillverkarens rekommendationer.

Översmörjning kan också skapa problem, inklusive överskottsvärme under vissa driftsförhållanden. Använd den rekommenderade typen och mängden smörjmedel istället för att applicera fett utan åtskillnad.

Vanliga problem och praktiska lösningar

Att känna igen tidiga varningsskyltar hjälper underhållsteam att undersöka lager- och husproblem innan de leder till förlängda stillestånd.

• Överdriven vibration:Kontrollera axeluppriktning, monteringsstyvhet, fästelements säkerhet, lagertillstånd och maskinbalans.
• Onormal driftstemperatur:Undersök smörjning, lagerbelastning, tätningsfriktion, inriktning och driftshastighet.
• För tidigt lagerslitage:Granska kontamineringskontroll, installationsprocedurer, axelpassningar, smörjning och belastningsförhållanden.
• Korrosion:Kontrollera miljöexponering, materiallämplighet, ytskydd och tätningseffektivitet.
• Lös montering:Inspektera basen, monteringsbultarna, stödramen och alla tecken på nötning eller rörelse.
• Upprepade ersättningsfel:Verifiera den ursprungliga grundorsaken istället för att byta ut huset utan att granska lagret och driftsförhållandena.

Dessa symtom kan ha flera orsaker. En systematisk inspektion av hela den roterande enheten är effektivare än att anta att själva huset alltid är ansvarigt.

Vanliga frågor

1. Vad är huvudsyftet med ett kuddblockhus?

Dess huvudsakliga syfte är att hålla och stödja ett kompatibelt lager, fästa den roterande axelenheten vid en monteringsyta och överföra driftsbelastningar till den bärande strukturen.

2. Vad är skillnaden mellan ett kuddblockhus och ett kuddblocklager?

Ett kuddblockhus är den strukturella komponenten som rymmer lagret. En kuddblocklagerenhet hänvisar i allmänhet till den sammansatta produkten, inklusive huset och lagerinsatsen. Produktterminologin varierar beroende på tillverkare, så kontrollera om en offert omfattar enbart höljet eller en komplett enhet.

3. Vilket material är bäst för ett kuddblockhus?

Gjutjärn är ett vanligt val för allmänna industriella applikationer på grund av dess styvhet och vibrationsdämpande egenskaper. Rostfritt stål kan vara lämpligare där korrosionsbeständighet är viktig. Det slutliga valet beror på laster, miljö, dimensioner och tillverkarens specifikationer.

4. Hur hittar jag rätt storlek på kuddblockhuset?

Börja med axeldiameter och lagerbeteckning. Kontrollera sedan husets dimensioner, monteringshålsavstånd, axelns centrumhöjd, lagerkompatibilitet och låsarrangemang. För ersättningsköp, jämför originalartikelnumret och måttritningen.

5. Kan ett kuddblockshus ta emot axelfel?

Vissa kuddblocksenheter använder självinställande lagerinsatser som kan hantera begränsad vinkelförskjutning. Det tillåtna området beror på lagerkonstruktionen. Överdriven snedställning kan fortfarande orsaka vibrationer, ojämn belastning och för tidigt fel.

6. Hur ofta ska en kuddblockslagerenhet underhållas?

Det finns inget universellt underhållsintervall. Inspektions- och smörjscheman bör återspegla lagertyp, driftshastighet, belastning, temperatur, föroreningsnivå och tillverkarens rekommendationer. Förseglade enheter för livet kan ha andra servicekrav än eftersmörjbara konstruktioner.

7. Stöder BMT bulk- eller OEM-kuddblockshuskrav?

BMT:s produktsida identifierar OEM- och bulkköp som stöds alternativ. Köpare bör tillhandahålla erforderlig modell, dimensioner, lagerarrangemang, material, kvantitet och applikationsdetaljer för att bekräfta tillgänglighet och lämplig specifikation.

Slutsats: Hitta ett passande kuddblockhus

Ett pålitligt val av kuddblockshus börjar med exakta dimensioner, kompatibla lager, lämpliga material och en tydlig förståelse av driftsmiljön. Uppmärksamhet på belastningsklasser, axeluppriktning, monteringskvalitet, tätning och smörjning kan bidra till att förbättra utrustningens tillförlitlighet och förenkla underhållet.

BMT erbjuder lösningar för kuddblockhus för en rad industriella transmissions- och maskinapplikationer, med publicerad teknisk information som täcker flera husserier och dimensioner. Oavsett om du byter ut en befintlig komponent eller köper höljen för ny utrustning, jämför de tekniska kraven noggrant innan du fattar ett köpbeslut.

Letar du efter ett pålitligt kuddblockshus för ditt nästa projekt? Besök produktsidan för BMT Pillow Block Housing för att granska tillgängliga specifikationer. Dela dina ritningar, axelmått, lagermodell, driftsförhållanden och orderkvantitet med vårt team.Kontakta ossidag för att diskutera din ansökan, bekräfta produktkompatibilitet och begära en offert för dina krav på kuddblockshus.
