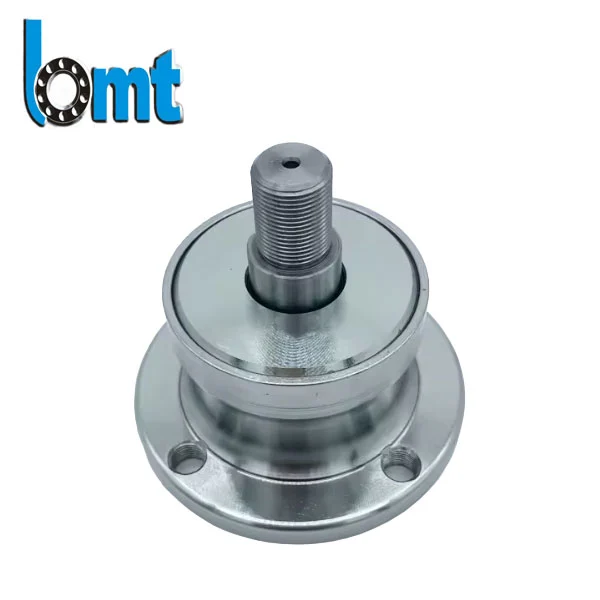

Hur kan BAA-0003 Agricultural Hub Units förbättra tillförlitligheten hos modern jordbruksutrustning

När jordbruksmaskiner arbetar under kontinuerlig belastning, vibrationer, damm, fukt och ojämn terräng måste hjulet och den roterande enheten förbli stabila under hela arbetscykeln.BMTförnödenheterBAA-0003 Lantbruksnavför applikationer inom jordbruksutrustning, tillhandahåller en integrerad nav- och lagerlösning utformad kring exakta monteringsdimensioner, laststöd, tätningsprestanda och pålitlig rotationsdrift.

Att välja rätt lantbruksnav kan direkt påverka utrustningens drifttid, underhållskrav och hjulmonteringsprestanda. BAA-0003 Agricultural Hub Units är designade som integrerade lagernav för jordbruksmaskiner och tillhörande utrustning. Konfigurationen har ett 30 mm hål, 117 mm ytterdiameter, 60 mm total höjd, 98 mm bultmönsterdiameter och fyra M12 × 1,25 monteringshål. Med en listad grundläggande dynamisk belastning på 44,9 kN och en grundläggande statisk belastning på 34 kN, tillhandahåller enheten mätbara parametrar för utrustningskonstruktörer, tillverkare av jordbruksmaskiner, distributörer av reservdelar och underhållsteam. Den här guiden förklarar hur BAA-0003-konfigurationen fungerar, vilka specifikationer som förtjänar uppmärksamhet, var jordbruksnavsenheter vanligtvis används och vad köpare bör utvärdera innan de gör en beställning.

Innehållsförteckning

1. Vilken roll spelar en jordbruksnav?
2. Hur är BAA-0003 utformad för jordbruksutrustning?
3. Vilka är de viktigaste specifikationerna för BAA-0003?
4. Vilka prestationsfaktorer spelar roll i fältet?
5. Vilka maskiner kan använda jordbruksnav?
6. Hur kan köpare matcha BAA-0003 till sin utrustning?
7. Hur kan prestanda för jordbruksnavsenheter bibehållas?
8. Varför överväga BAA-0003 för OEM-projekt?
9. Vanliga frågor
10. Slutliga överväganden för köpare

Vilken roll spelar en jordbruksnav?

Navet är en kritisk anslutningspunkt mellan en maskins roterande enhet och dess bärande struktur. I jordbruksutrustning kan denna koppling utsättas för växlande belastningar, stötar från ojämn mark, markföroreningar, fukt och långa driftscykler.

En jordbruksnavenhet integrerar lager- och monteringsstrukturen i en enhet. Denna design kan förenkla utrustningskonstruktionen jämfört med att köpa och montera flera oberoende lagerkomponenter. Det ger också ingenjörer ett definierat monteringsgränssnitt som kan utvärderas under maskinkonstruktion eller val av reservdelar.

De primära funktionerna för en navenhet inkluderar:

• Stöd för roterande hjul, skivor eller relaterade komponenter.
• Hantera radiella belastningar som genereras under utrustningens drift.
• Ger ett stabilt gränssnitt mellan den roterande enheten och maskinstrukturen.
• Upprätthålla kontrollerad rotation under upprepade arbetscykler.
• Hjälper till att skydda interna lagerkomponenter från miljöföroreningar.
• Stödjer enklare byte under utrustningsunderhåll.

För tillverkare av jordbruksmaskiner gör dessa funktioner navenheten till mer än en enkel lagerkomponent. Dess dimensioner och mekaniska egenskaper måste fungera tillsammans med hela maskinstrukturen.

Hur är BAA-0003 utformad för jordbruksutrustning?

BAA-0003 är konfigurerad som en integrerad lantbruksnav med definierade monterings- och lagermått. Detta tillvägagångssätt tillåter köpare att utvärdera komponenten baserat på mätbara gränssnitt snarare än att enbart förlita sig på en allmän lagerbeskrivning.

Det 30 mm hålet tillhandahåller det centrala monteringsgränssnittet, medan den yttre diametern på 117 mm definierar enhetens yttre hölje. Den 98 mm bultmönstrade diametern och fyra M12 × 1,25 monteringspunkter ger anslutningen mellan navet och motsvarande maskinstruktur.

Denna dimensionella kombination är viktig eftersom jordbruksutrustning ofta har begränsat installationsutrymme. En navenhet som uppfyller belastningskravet men som inte matchar den tillgängliga monteringsgeometrin kan inte ge en praktisk ersättning.

Den integrerade designen kan också förenkla underhållsplaneringen. Istället för att behandla enskilda lager, hus och monteringskomponenter som helt separata delar, kan navaggregatet hanteras som en definierad ersättningsenhet när servicebehov uppstår.

Vilka är de viktigaste specifikationerna för BAA-0003?

Tekniska specifikationer ger utgångspunkten för att avgöra om en navenhet är lämplig för en viss maskin. Följande tabell sammanfattar de viktigaste BAA-0003 parametrarna.

Dessa siffror bör behandlas som produktvalsparametrar snarare än universella driftgränser. Faktisk prestanda beror på lastfördelning, installationsnoggrannhet, smörjning, temperatur, förorening, driftshastighet och det kompletta mekaniska systemet.

Innan du beställer bör ingenjörsteamen jämföra måtten mot originalkomponenten, utrustningsritningar eller installationsmått. Detta steg kan förhindra kompatibilitetsproblem som kan undvikas.

Vilka prestationsfaktorer spelar roll i fältet?

Jordbruksmaskiner fungerar i en miljö där komponenternas prestanda kan förändras avsevärt jämfört med rena inomhusapplikationer. Navenheten kan stöta på upprepade vibrationer, plötsliga belastningsförändringar, vatten, jordpartiklar och temperaturfluktuationer.

Lasthantering

Lastkapacitet är en av de första parametrarna ingenjörer bör undersöka. BAA-0003-konfigurationen har en listad grundläggande dynamisk belastning på 44,9 kN och en grundläggande statisk belastning på 34 kN. Dessa värden ger användbara referenspunkter när man utvärderar om enheten är lämplig för en viss mekanisk belastning.

Tätning och föroreningsskydd

Damm och fukt är vanliga orsaker till lagerförsämring. En förseglad navkonstruktion kan hjälpa till att isolera interna lagerkomponenter från externa föroreningar. Tätningsprestanda bör dock alltid beaktas tillsammans med maskinens faktiska miljöförhållanden.

Rotationsstabilitet

Hjul- och skivaggregat kräver konsekvent rotation. Överdriven friktion, felinriktning, förorening eller felaktig installation kan orsaka vibrationer och påskynda slitaget. Att välja ett nav med lämplig dimensionsnoggrannhet och installera det korrekt är därför viktigt.

Installationskompatibilitet

Även en tekniskt kapabel navenhet kanske inte är lämplig om dess monteringsmått inte överensstämmer med utrustningen. Håldiameter, bultcirkel, gängspecifikation, total höjd och omgivande spel bör alla verifieras före köp.

Vilka maskiner kan använda jordbruksnav?

Lantbruksnavenheter används över olika typer av maskiner där hjul, skivor, rullar eller andra roterande komponenter kräver lagerstöd. Lämplig tillämpning beror på utrustningens mekaniska specifikationer.

• Tallrikharvar:Roterande skivenheter kan belasta nav och lagerkomponenter kontinuerligt under jordberedning.
• Såmaskiner och planteringsutrustning:Utvalda roterande mekanismer kan kräva kompakta lagernav.
• Jordbearbetningsmaskiner:Markmotstånd och ojämn mark kan skapa växlande belastningar och vibrationer.
• Lantbrukssläp:Hjulstödsenheter kräver korrekt matchade nav och lager.
• Gårdsredskap:Olika redskap använder roterande enheter som kräver pålitligt mekaniskt stöd.
• OEM-projekt för jordbruksmaskiner:Integrerade navenheter kan integreras i nya utrustningsdesigner där dimensionerna och prestandakraven är kompatibla.

Istället för att välja ett nav enbart baserat på dess avsedda industri, bör ingenjörer verifiera den faktiska belastningen, hastigheten, dimensionerna och installationsmiljön för målutrustningen.

Hur kan köpare matcha BAA-0003 till sin utrustning?

En strukturerad urvalsprocess kan minska risken för att beställa en inkompatibel jordbruksnav. Köpare kan börja med det fysiska gränssnittet och sedan utvärdera driftsförhållandena.

1. Mät axelgränssnittet:Bekräfta om det erforderliga hålet motsvarar 30 mm BAA-0003-hålet.
2. Kontrollera monteringscirkeln:Verifiera 98 mm bultmönsterdiametern mot maskinritningen.
3. Bekräfta trådkrav:Kontrollera att de fyra M12 × 1,25 monteringspunkterna motsvarar utrustningen.
4. Mät tillgängligt utrymme:Kontrollera att 117 mm ytterdiameter och 60 mm höjd passar inom installationsområdet.
5. Beräkna arbetsbelastningar:Tänk på både normala driftsbelastningar och tillfälliga stötbelastningar.
6. Kontrollera drifthastighet:Jämför den faktiska maskinhastigheten med navenhetens nominella driftsförhållanden.
7. Utvärdera miljöexponering:Tänk på vatten, damm, jord, gödningsmedel, kemikalier och temperatur.
8. Diskutera särskilda krav:OEM-köpare bör meddela alla nödvändiga specifikationer för fett, märkning, axel, bultmönster eller förpackningsspecifikationer.

För ersättningsköp är det användbart att jämföra den gamla navenheten med den nya komponenten, men enbart fysisk likhet bör inte anses tillräcklig. Tekniska mått och applikationskrav bör bekräftas före installation.

Hur kan prestanda för jordbruksnavsenheter bibehållas?

Korrekt installation är lika viktigt som produktval. Ett korrekt specificerat nav kan fortfarande utsättas för för tidigt slitage om det installeras felaktigt eller används under olämpliga förhållanden.

Underhållsteam bör överväga följande metoder:

• Rengör monteringsytan före installation.
• Kontrollera axeln och passande komponenter för skador eller överdrivet slitage.
• Använd lämpliga installationsverktyg istället för att utsätta lagret för okontrollerad stöt.
• Följ utrustningstillverkarens åtdragningskrav.
• Inspektera tätningsområdet för skador efter installationen.
• Övervaka ovanliga vibrationer, buller, värme eller rotationsmotstånd.
• Kontrollera monteringsbultarna regelbundet där underhållsschemat för utrustningen kräver det.
• Byt ut komponenter när slitage eller skador kan påverka säker maskindrift.

Maskiner som arbetar i särskilt våta, dammiga eller kemiskt aggressiva miljöer kan kräva ytterligare uppmärksamhet för tätning och smörjning. Köpare bör meddela arbetsvillkoren till leverantören när de begär en teknisk rekommendation.

Varför överväga BAA-0003 för OEM-projekt?

För tillverkare av jordbruksutrustning baseras köpbeslut ofta på mer än enhetspriset. Konsekvens, dimensionskontroll, produktionskapacitet, anpassning, inspektion och teknisk support kan ha en betydande inverkan på det totala anskaffningsvärdet.

BMT:s produktinformation identifierar kvalitetsledning enligt ISO 9001:2015 och IATF 16949:2016. Den angivna produktionsprocessen inkluderar även materialspårbarhet och inspektion före leverans, med kontroller som täcker dimensioner, lagerrotation och tätningsintegritet.

Dessa kontroller är relevanta för OEM-köpare eftersom upprepad produktion kräver komponenter med konsekventa gränssnitt. En dimensionsavvikelse som är obetydlig vid ett isolerat ersättningsköp kan bli ett stort problem när hundratals eller tusentals maskiner använder samma komponent.

BMT indikerar också anpassningsalternativ för utvalda krav, inklusive OEM-logomärkning, fettspecifikationer, axeldimensioner och bultmönsterkonfigurationer. Anpassade krav bör bekräftas med leverantören före produktion.

För internationella köpare är tillverkningskapacitet och leveranserfarenhet också värda att överväga. BMT rapporterar mer än 20 års erfarenhet av lagertillverkning, en produktionsanläggning på 80 000 m², mer än 200 CNC-produktionslinjer och export till mer än 60 länder.

Vanliga frågor

Vad används BAA-0003 Agricultural Hub Units till?

BAA-0003 Lantbruksnav är designade för jordbruksmaskiner och relaterad utrustning som kräver ett integrerat lager och nav. Potentiella applikationer inkluderar utvalda hjul, skivor och roterande enheter där de specificerade dimensionerna och belastningsegenskaperna är lämpliga.

Vad är hålstorleken på BAA-0003?

Den angivna håldiametern för BAA-0003 är 30 mm. Köpare bör bekräfta denna dimension mot axeln eller det centrala monteringsgränssnittet innan beställning.

Vad är bultmönstret för BAA-0003?

BAA-0003-konfigurationen använder ett fyrapunkts M12 × 1,25 monteringsarrangemang med en listad 98 mm bultmönsterdiameter. Monteringsmåtten på maskinsidan bör kontrolleras noggrant för kompatibilitet.

Vad är lastkapaciteten för BAA-0003?

Den angivna grundläggande dynamiska belastningen är 44,9 kN, medan den grundläggande statiska belastningen är 34 kN. Dessa värden är referensvärden och bör inte behandlas som en ersättning för tillämpningsspecifika tekniska beräkningar.

Kan BAA-0003 anpassas för tillverkare av jordbruksmaskiner?

Utvalda anpassningsalternativ finns tillgängliga för OEM-krav, inklusive märkning, fettspecifikationer och vissa dimensions- eller monteringskonfigurationer. Det exakta anpassningsomfånget bör bekräftas med BMT baserat på utrustningens design.

Vilken information ska jag lämna när jag begär en offert?

Köpare kan tillhandahålla erforderlig kvantitet, utrustningstyp, befintlig navmodell, teknisk ritning, axeldiameter, bultmönster, förväntad belastning, driftshastighet, arbetsmiljö och eventuella OEM-märkning eller förpackningskrav. Att tillhandahålla fullständig information hjälper leverantören att utvärdera kompatibiliteten mer effektivt.

Slutliga överväganden för köpare

En lantbruksnavsenhet bör väljas som en del av det kompletta maskinsystemet snarare än som en isolerad lagerkomponent. För BAA-0003 ger 30 mm hål, 117 mm ytterdiameter, 60 mm total höjd, 98 mm bultmönsterdiameter, fyra M12 × 1,25 monteringspunkter och angivna belastningsklasser en tydlig teknisk grund för produktutvärdering. I kombination med lämpliga tätnings-, installations-, inspektions- och underhållspraxis kan en korrekt matchad navenhet stödja stabil drift i krävande jordbrukstillämpningar. För OEM-tillverkare, distributörer och köpare av reservdelar för jordbruksmaskiner som letar efter en pålitlig leveranslösning, läs mer om BAA-0003 Agricultural Hub Units ochkontakta BMTför teknisk konsultation, OEM-krav, provutvärdering och support för massbeställningar.
