Hur förbättrar ett spårkullager maskinens prestanda?

Artikelsammanfattning: A Deep Groove Kullagerär ett av de mest använda rullningslager för applikationer som kräver mjuk rotation, pålitligt laststöd, låg friktion och lång livslängd. Men att välja rätt lager innebär mer än att bara matcha axeldiametern. Lastriktning, hastighet, tätning, smörjning, driftstemperatur, dimensionsnoggrannhet, buller, installationsförhållanden och underhållskrav kan alla påverka lagrets prestanda. Den här guiden förklarar hur spårkullager fungerar, hur man väljer rätt konfiguration, hur man undviker vanliga fel och hur tillverkare som t.ex.Ningbo Demy (D&M) Bearings Co., Ltd.kan stödja krävande industri- och OEM-applikationer.

Innehållsförteckning

• Artikelöversikt
• Vad är ett spårkullager?
• Hur fungerar ett spårkullager?
• Vilka är huvudkomponenterna?
• Vilka fördelar ger det?
• Hur ska du välja rätt lager?
• Hur påverkar lagertätningar prestandan?
• Hur ska belastning och hastighet utvärderas?
• Hur påverkar smörjning lagrets livslängd?
• Hur kan installationsproblem förebyggas?
• Hur kan vanliga lagerfel minskas?
• Var används spårkullager?
• Varför överväga Ningbo Demy (D&M) Bearings Co., Ltd.?
• Vanliga frågor
• Slutsats

Artikelöversikt

1. Förstå konstruktionen och funktionsprincipen för djupa spårkullager.
2. Identifiera de tekniska faktorer som avgör lagerets lämplighet.
3. Jämför krav på tätning, precision, belastning, hastighet och smörjning.
4. Erkänn installations- och underhållspraxis som hjälper till att förhindra för tidigt fel.
5. Välj en lagerleverantör baserat på applikationskrav snarare än pris enbart.

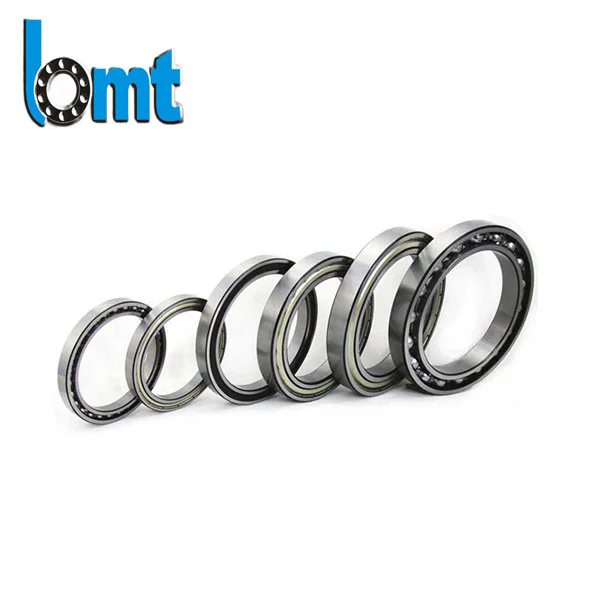

Vad är ett spårkullager?

A Deep Groove Kullagerär ett rullningslager konstruerat främst för att stödja radiella belastningar samtidigt som det tar emot axiella belastningar i båda riktningarna under lämpliga driftsförhållanden. Dess grundkonstruktion består av en inre ring, en yttre ring, rullande bollar, bur och, beroende på konfigurationen, sköldar eller tätningar.

Raceway-geometrin är utformad med ett relativt djupt spår som gör att kulorna kan behålla kontinuerlig kontakt med löpbanorna. Detta enkla men effektiva arrangemang ger lagret en användbar kombination av låg friktion, rotationsstabilitet, måttlig lastkapacitet och mångsidighet.

Design med djupa spår finns i ett brett utbud av dimensioner och konfigurationer. Vanliga serier inkluderar 6000, 6200, 6300, 6700 och andra specialiserade eller applikationsspecifika serier. Lämplig serie beror på tillgängligt installationsutrymme, axeldiameter, radiell belastning, hastighet och erforderlig livslängd.

För köpare är en av de viktigaste punkterna att ett lager med rätt nominella mått inte automatiskt är det rätta lagret för en applikation. Två lager med samma håldiameter kan ha väsentligt olika belastningsklasser, tätningsarrangemang, spelrumsvärden, precisionsklasser och hastighetskapacitet.

Hur fungerar ett spårkullager?

Funktionsprincipen är okomplicerad. När axeln roterar roterar den inre ringen med den medan kulorna rullar mellan de inre och yttre löpbanorna. Buren upprätthåller lämpligt avstånd mellan bollarna och hjälper till att kontrollera deras rörelse.

Istället för att låta två stora metallytor glida direkt mot varandra, omvandlar lagret mycket av glidrörelsen till rullande rörelse. Detta minskar friktionen avsevärt och gör kontinuerlig rotation praktisk.

Den djupa löpbanan tillåter också att lagret klarar mer än en rent radiell belastning. Beroende på lagrets geometri och användningsförhållanden kan den ta emot axiella krafter som verkar längs axeln i båda riktningarna.

Under drift samverkar flera faktorer:

• Rullande kontakt:Minskar friktionen jämfört med direkt glidkontakt.
• Raceway geometri:Styr bollarna och fördelar belastningar.
• Burdesign:Bibehåller kulavstånd och bidrar till stabil drift.
• Smörjmedel:Skapar en skyddande film mellan kontaktytor.
• Tätning eller avskärmning:Hjälper till att kontrollera smörjmedelsretention och kontaminering.
• Material och värmebehandling:Påverka slitstyrka, utmattningshållfasthet och livslängd.

Resultatet är en kompakt komponent som kan stödja kontinuerlig axelrotation i motorer, pumpar, fläktar, transportörer, fordonsutrustning, apparater och många andra maskiner.

Vilka är huvudkomponenterna?

Varje komponent måste fungera som en del av ett kontrollerat system. En högkvalitativ löpbana kan inte kompensera för felaktig installation, överdriven förspänning, olämpligt smörjmedel eller föroreningar som kommer in i lagret.

Vilka fördelar ger det?

Deep Groove Kullagers popularitet kommer från deras balans mellan prestanda, tillgänglighet, kompakthet och relativt enkla installation.

• Låg friktion:Rullande kontakt hjälper till att minska det mekaniska motståndet och värmeutvecklingen.
• Hög rotationsförmåga:Lämpliga konstruktioner kan fungera effektivt vid relativt höga hastigheter.
• Radiell belastningsstöd:De är särskilt lämpliga för axlar som bär radiella belastningar.
• Dubbelriktad axiell förmåga:De kan ta emot axiella krafter i båda riktningarna inom sina designgränser.
• Kompakt konstruktion:Standarddesign med djupa spår ger betydande prestanda utan överdrivet installationsutrymme.
• Flera tätningsalternativ:Öppna, skärmade och förseglade konfigurationer möjliggör anpassning till olika miljöer.
• Stort urval av storlekar:Metriska och tumseriealternativ finns tillgängliga för många utrustningsdesigner.
• Enkelt underhåll:Många förseglade versioner levereras med fabriksapplicerat fett och kräver minimal rutinsmörjning.

Dessa egenskaper gör djupa spårlager särskilt användbara när utrustningsdesigners behöver ett pålitligt allmänt lager snarare än ett högspecialiserat arrangemang.

Hur ska du välja rätt lager?

Korrekt val börjar med applikationen snarare än lagernumret. Ett inköpsteam bör samla in driftskraven innan de begär en offert.

För industriella köpare är det mest tillförlitliga tillvägagångssättet att förse leverantören med fullständiga driftsdata snarare än att beställa enbart efter ett tidigare lagernummer. Detta ger tillverkaren en möjlighet att verifiera den föreslagna konfigurationen.

Hur påverkar lagertätningar prestandan?

Försegling är ett av de oftast förbisedda urvalsbesluten. Fel tätningskonfiguration kan skapa antingen överdriven föroreningsrisk eller onödig friktion.

• Öppna lager:Lämplig när lagret är installerat i en ren, skyddad enhet med ett oberoende smörjsystem.
• Metallskärmade lager:Identifieras vanligtvis med beteckningar som ZZ eller 2Z. Sköldar hjälper till att begränsa inträngningen av relativt lätta föroreningar samtidigt som de i allmänhet bibehåller goda rotationsegenskaper.
• Gummitätade lager:Konfigurationer som 2RS väljs ofta när förbättrat skydd mot damm och fukt krävs.
• Kontaktförseglade mönster:Användbar när föroreningsmotstånd har högre prioritet, även om tätningskontakt kan påverka friktion och tillåten hastighet.

En höghastighetsmotor som arbetar i en ren inneslutning kan prioritera låg friktion och värmealstring. En utomhusmaskin som utsätts för damm och fukt kan istället kräva ett starkare föroreningsskydd. Därför finns det inget universellt bästa tätningsarrangemang.

Hur ska belastning och hastighet utvärderas?

Last och hastighet måste beaktas tillsammans. Ett lager som arbetar med en måttlig hastighet under en måttlig belastning kan ha mycket andra krav än ett lager som löper kontinuerligt med hög hastighet.

Dedynamisk belastningsgradär viktigt vid utvärdering av lagrets utmattningslivslängd under roterande belastning. Destatisk belastningblir särskilt relevant när lagret utsätts för tunga stationära belastningar, stötbelastningar eller andra förhållanden som kan orsaka överdriven permanent deformation vid kontaktpunkterna.

För en roterande maskin bör köpare identifiera:

• Kontinuerlig radiell belastning
• Maximal radiell belastning
• Axialbelastning och dess riktning
• Driftsvarvtal
• Start-stopp frekvens
• Stöt- och vibrationsförhållanden
• Förväntade drifttider
• Erforderlig tillförlitlighet och underhållsintervall

Det är också viktigt att inte välja ett lager bara för att dess maxhastighet verkar vara högre än maskinens nominella hastighet. Smörjmedelstyp, tätningsfriktion, internt spel, burdesign, temperatur och monteringsförhållanden kan alla påverka den faktiska driftsprestandan.

Hur påverkar smörjning lagrets livslängd?

Smörjning skapar en skyddande film mellan rull- och löpbanans ytor, vilket hjälper till att minska friktion, slitage och värme. Otillräcklig smörjning kan påskynda ytskador, medan för mycket eller olämpligt smörjmedel också kan skapa problem.

Tänk på när du väljer fett eller olja:

• Driftstemperatur
• Rotationshastighet
• Förväntad belastning
• Miljöförorening
• Erforderligt eftersmörjningsintervall
• Kompatibilitet med befintliga smörjmedel
• Tillverkarens rekommendationer

Tätade lager är ofta fördelaktiga där rutinmässig eftersmörjning är svår eftersom lagret kan förses med en lämplig fettladdning. Fettet måste dock fortfarande vara kompatibelt med det förväntade temperatur- och hastighetsområdet.

Mer fett är inte nödvändigtvis bättre. Överfyllning kan öka kärnningen, höja driftstemperaturen och öka motståndet. Smörjning bör därför behandlas som en teknisk parameter snarare än bara en underhållsuppgift.

Hur kan installationsproblem förebyggas?

Även ett högkvalitativt lager kan misslyckas i förtid om installationsmetoderna är dåliga. Många lagerproblem härrör från monteringskraft, nedsmutsning, felinställning av axeln, felaktiga passningar eller skador på tätningarna.

1. Rengör arbetsområdet.Håll smuts, metallpartiklar, fukt och andra föroreningar borta från lagret.
2. Inspektera axeln och huset.Kontrollera mått, yttillstånd, grader och skador före installation.
3. Använd rätt monteringskraft.Installationskraften bör appliceras på lämplig ring i stället för att överföras genom de rullande elementen.
4. Undvik stötskador.Direkt slag på lagerringarna eller tätningarna kan skapa dolda defekter.
5. Verifiera justeringen.Överdriven snedställning kan öka vibrationer, temperatur och påfrestning på löpbanan.
6. Kontrollera rotationen efter installationen.Aggregatet ska rotera mjukt utan onormalt motstånd eller oljud.
7. Följ utrustningstillverkarens passningskrav.Axel- och hustoleranser bör matcha de faktiska driftsförhållandena.

För produktionsmiljöer är standardiserade installationsprocedurer värdefulla eftersom de minskar variationen mellan operatörer och produktionspartier.

Hur kan vanliga lagerfel minskas?

En användbar felsökningsprincip är att inspektera hela lagersystemet snarare än att omedelbart skylla på själva lagret. Axelgeometri, husets skick, smörjning, maskininriktning, belastningar och driftsmiljö påverkar alla lagerbeteende.

Var används spårkullager?

Deep Groove Kullagers mångsidighet förklarar varför de förekommer i så många mekaniska system. Typiska tillämpningar inkluderar:

• Elmotorer:Stödjer rotoraxlar samtidigt som den bibehåller jämn och tyst rotation.
• Industriella pumpar:Stödjer roterande axlar under kontinuerliga driftsförhållanden.
• Fläktar och fläktar:Ger lågfriktionsstöd för höghastighetsroterande komponenter.
• Växellådor:Stödjer axlar och kugghjul samtidigt som de hanterar kombinerade radiella och axiella krafter inom lagrets kapacitet.
• Transportörsystem:Stödjer roterande rullar och drivkomponenter.
• Bilsystem:Används i utvalda hjälp-, transmissions-, elektriska och roterande enheter.
• Hushållsapparater:Stöder kompakta motorer och roterande mekanismer.
• Jordbruksmaskiner:Används i utrustning där pålitligt rotationsstöd krävs.
• Automationsutrustning:Lämplig för många kompakta och kontinuerligt roterande mekanismer.

Den exakta lagerkonfigurationen ska alltid matchas till applikationens faktiska hastighet, belastning, miljö och dimensionskrav.

Varför överväga Ningbo Demy (D&M) Bearings Co., Ltd.?

Ningbo Demy (D&M) Bearings Co., Ltd.tillhandahåller lagerlösningar för kunder som kräver konsekventa dimensioner, pålitlig rotationsprestanda och applikationsspecifika konfigurationer. Dess produktsortiment inkluderar djupa spårkullager utformade för tillämpningar inom industrimaskiner, motorer, pumpar, bilsystem och annan roterande utrustning.

För internationella köpare är leverantörsförmåga viktig eftersom lagerupphandling inte bara är en fråga om att köpa en standardiserad metallkomponent. Konsekvent tillverkning, dimensionskontroll, lämpligt materialval, inspektionsprocedurer, förpackning och leveranssäkerhet kan alla påverka den totala ägandekostnaden.

Tänk på följande när du utvärderar en leverantör:

• Om tillverkaren kan tillhandahålla erforderliga lagerserier och dimensioner
• Huruvida material- och värmebehandlingskraven är tydligt kontrollerade
• Huruvida dimensionella och löpande prestanda inspekteras konsekvent
• Huruvida tätnings- och smörjalternativ matchar applikationen
• Oavsett om OEM eller skräddarsydda krav kan diskuteras
• Huruvida förpackning skyddar lager vid internationell transport
• Huruvida teknisk information kan tillhandahållas före bulkköp
• Huruvida leverantören kan upprätthålla konsekvent kvalitet över återkommande beställningar

Dessa faktorer blir särskilt viktiga när lager används i produktionsutrustning där oväntade stillestånd kan kosta betydligt mer än det ursprungliga komponentpriset.

Vad bör köpare bekräfta innan de beställer?

Innan du gör en beställning, förbered en kortfattad teknisk specifikation. Detta hjälper till att förhindra missförstånd mellan utrustningstillverkaren, ingenjörsteamet, inköpsavdelningen och lagerleverantören.

1. Lagerbeteckning eller erforderliga mått
2. Axel- och husmått
3. Radiell och axiell lastinformation
4. Normal och maximal rotationshastighet
5. Drifttemperaturområde
6. Miljöförhållanden
7. Föredragen tätnings- eller skärmkonfiguration
8. Smörjkrav
9. Krav på precision eller frigång
10. Nödvändig kvantitet och leveransschema
11. Förpacknings- och exportkrav

Om det exakta lagernumret är okänt är det ofta mer användbart att ange driftsparametrarna än att gissa en modell. En kvalificerad tillverkare kan sedan utvärdera de tillgängliga alternativen mot den faktiska tillämpningen.

Vanliga frågor

Vad är huvudsyftet med ett spårkullager?

Dess primära syfte är att stödja roterande axlar och samtidigt minska friktionen. Den är huvudsakligen konstruerad för radiella belastningar men kan även ta emot axiella belastningar i båda riktningarna inom dess driftsgränser.

Är spårkullager lämpliga för höghastighetsapplikationer?

Många är lämpliga för relativt höghastighetsapplikationer, men den tillåtna hastigheten beror på lagerstorlek, inre design, smörjning, tätningskonfiguration, precision, temperatur och monteringsförhållanden. Ett tätat lager kan ha en annan praktisk hastighetskapacitet än ett likvärdigt öppet lager.

Vad är skillnaden mellan ett 2RS- och ZZ-lager?

En 2RS-konfiguration använder vanligtvis gummitätningar, medan ZZ eller 2Z vanligtvis indikerar metallsköldar. Gummitätningar ger generellt starkare skydd mot damm och fukt, medan metallsköldar kan erbjuda lägre friktion och bra prestanda i renare miljöer.

Kan ett spårkullager stödja axiella belastningar?

Ja. Deep Groove Kullager kan ta emot axiella belastningar i båda riktningarna. Deras axiella kapacitet begränsas dock av lagergeometri och driftsförhållanden, så applikationer med betydande axialbelastningar kan kräva ett annat lagerarrangemang.

Hur kan jag bestämma rätt lagerstorlek?

Börja med axeldiametern, tillgängliga husdimensioner, erforderlig lastkapacitet, rotationshastighet, driftstemperatur och miljöförhållanden. Om applikationen är krävande, tillhandahåll dessa parametrar till lagertillverkaren istället för att välja en modell enbart utifrån dess hålstorlek.

Varför blir ett lager bullrigt?

Möjliga orsaker inkluderar kontaminering, otillräcklig eller överdriven smörjning, skador på löpbanan, felaktig montering, felinställning, överdrivet spelrum eller olämpliga driftsförhållanden. Buller bör undersökas tillsammans med vibrations-, temperatur-, installations- och smörjdata.

Hur länge kan ett spårkullager hålla?

Det finns inget enskilt livslängdsvärde som är tillämpligt på varje applikation. Lagrets livslängd beror på belastning, hastighet, smörjning, kontaminering, material, driftstemperatur, installationskvalitet och underhåll. Korrekt val och installation kan avsevärt förbättra servicetillförlitligheten.

Är tätade lager underhållsfria?

Tätade lager kan avsevärt minska rutinsmörjningskraven, men de bör inte anses vara immuna mot fel. Driftförhållanden, installationskvalitet, kontaminering, temperatur och maskinbelastningar måste fortfarande kontrolleras.

Slutsats

A Deep Groove Kullagerkan vara en relativt kompakt maskinkomponent, men dess val kan ha stor inverkan på utrustningens tillförlitlighet. Rätt lager bör matcha hela applikationen, inklusive belastning, hastighet, temperatur, miljö, tätning, smörjning, dimensionskrav och förväntad livslängd.

För standard roterande utrustning erbjuder design med djupa spår en utmärkt balans mellan låg friktion, laststöd, kompakt konstruktion och applikationsflexibilitet. För att uppnå tillförlitlig prestanda krävs dock mer än att välja ett välbekant lagernummer. Korrekta passningar, ren installation, lämplig smörjning, korrekt tätning och regelbunden tillståndsövervakning är lika viktigt.

För OEM, distributörer, underhållsteam och tillverkare av industriutrustning kan samarbete med en erfaren lagerleverantör förenkla specifikationen och minska risken för inkonsekvent komponentprestanda.Ningbo Demy (D&M) Bearings Co., Ltd.kan stödja kunder som söker pålitliga djupa spårkullagerlösningar för olika maskiner och driftsförhållanden.

Behöver du hjälp med att välja rätt spårkullager för din utrustning?Dela din lagerstorlek, belastning, hastighet, driftsmiljö och applikationskrav med Ningbo Demy (D&M) Bearings Co., Ltd. för en lämplig lösning.Kontakta ossidag för att diskutera dina lagerkrav och gå vidare med en pålitlig leveranslösning.
