Motorbrusdel: Normalt lagerljud vs onormalt brus – kan du se skillnaden?

Även med avancerad tillverkningsteknik,kullageroundvikligen generera brus - ett grundläggande förhållande mellan deras inneboende vibrationer och ljud. Denna förekomst av vibrationer och ljud indikerar inte nödvändigtvis ett prestandaproblem eller överhängande fel. Nyckeln är att skilja mellan normala driftljud och signaler om avvikelser.

Flera vanliga typer av normala lagerljud

1. Raceway Sound

Raceway-ljud är det mest grundläggande ljudet som genereras av alla rullningslager och är vanligtvis riktmärket för bullerstandarder.

Mekanism: Trots överlägsen bearbetning kvarstår mikroskopiska vågor och formfel på lagerringarnas löpbanor och ytorna på rullande element. Dessa brister orsakar små variationer i kontaktelasticiteten mellan löpbanorna och de rullande elementen. Dessa variationer i elastisk kraft fungerar som en mikro-excitationskraft på lagerringarna, vilket resulterar i vibrationer som uppfattas som löpbana ljud.

Egenskaper:

Buller och vibrationer är slumpmässiga.

Vibrationsfrekvensen är över 1 kHz.

Den dominerande brusfrekvensen förblir nästan konstant oavsett hastighetsförändringar, men ljudtrycksnivån ökar med rotationshastigheten.

Ljudtrycksnivån ökar kraftigt med större radiellt inre spel.

Ökad höljesstyvhet sänker den totala ljudtrycksnivån; även med hastighetsökningar är ökningen av ljudtrycksnivån minimal.

Högre smörjmedelsviskositet leder till lägre ljudtrycksnivå. För fettsmörjning kan både basoljans viskositet och formen/storleken på tvålfibrer påverka ljudnivåerna.

Obs: Den akustiska energin som exciteras av löpbanans ljud är begränsad. Till exempel producerar ett högkvalitativt 6203-lager normalt ett löpbanaljud i intervallet 24–27 dB (ljudtrycksnivå) under normala förhållanden.

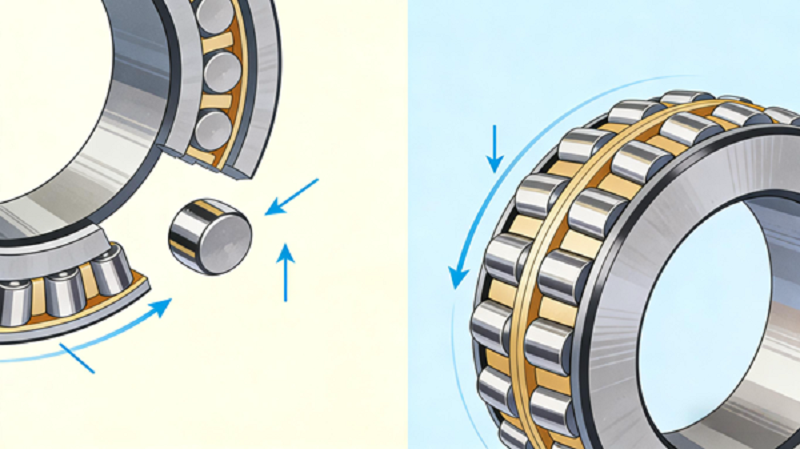

2. Rullfallsljud (tumlande brus)

Detta ljud förekommer oftare i medelstora till stora lager under radiell belastning, främst vid låga hastigheter, och försvinner vanligtvis vid högre rotationshastigheter.

Mekanism: Vid radiell belastning bildas en belastad zon och en obelastad zon inuti lagret. I den olastade zonen, på grund av internt spel, tappar rullelementen kontakten med den inre ringen. Vid högre hastigheter trycker centrifugalkraften dem mot den yttre ringen. Omvänt, vid låga hastigheter, gör reducerad centrifugalkraft det möjligt för de rullande elementen att "släppa", vilket skapar ett stötljud mot buren eller innerringen.

Egenskaper:

Mer troligt med fettsmörjning än oljesmörjning.

Benägen att inträffa endast med applicerad radiell belastning och större radiellt spel.

Förekommer inom ett specifikt hastighetsområde, som varierar beroende på lagerstorlek.

Kan vara kontinuerlig eller intermittent.

Denna påtvingade vibration exciterar ofta andra eller tredje ordningens böjda naturliga vibrationer i den yttre ringen, och avger det karakteristiska bruset.

Motåtgärder: Applicera förspänning; minska radiellt inre spel; använd lättare rullande element (t.ex. keramik).

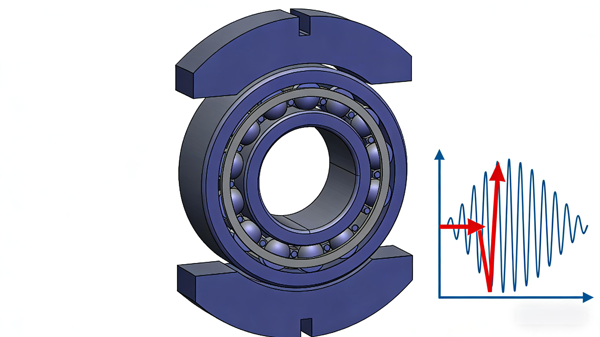

3. Lagertjut (tjutande ljud)

Squeal är ett intensivt, högt skrikande ljud.Kullagergnisslande upplever vanligtvis ingen temperaturhöjning, och lagrets eller fettets livslängd påverkas inte negativt. Detta buller kan ofta tolereras om ljudnivån inte är en kritisk faktor.

Mekanism: På grund av radiellt inre spel bildar rullande element en passage som är bredare vid ingången och smalare vid utgången av lastzonen. Vid vissa hastigheter vibrerar rullande element mellan den inre och yttre ringen. När de kommer in i den trånga lastzonen ökar vibrationsfrekvensen, vilket genererar skarpt högfrekvent ljud.

Egenskaper:

Mer troligt med större radiellt inre spel.

Vanligt i fettsmorda lager; sällsynt med oljesmörjning.

Mycket hög och skarp frekvens.

Visas inom ett specifikt hastighetsområde och minskar utanför det; i allmänhet inte närvarande vid mycket låga hastigheter.

Att lägga till fett kan tillfälligt eliminera gnisslet, men det återkommer ofta efter att fettfördelningen stabiliserats och överskottet har tömts ut.

Motåtgärder: Förbättra det kilformade utrymmet (t.ex. applicera axiell förspänning på spårkullager); använd ett relativt mindre spelrum för cylindriska rullager (t.ex. byt från standard C3 till C3L spel); använd ett fett med högre konsistens.

Onormala lagerljud som indikerar skada

Lagerkomponenter har mycket hårda ytor. Felaktig hantering, installationsfel eller slag från fall kan lämna märken (skador) på arbetsytor. Även mindre ytdefekter kan bli en källa till vibrationer och buller.

1. Skadligt ljud (felbrus)

Egenskaper: Om löpbanans ytor har repor, bucklor, rost eller andra skador kommer lagret att avge ett periodiskt pulserande eller klickande ljud under rotation. Vid konstant hastighet uppstår ljudet vid en bestämd period (tidsintervall). Långsammare hastighet resulterar i en längre period mellan ljuden.

Mekanism: Skadade punkter på löpbanan slår mot de rullande elementen när lagret roterar, vilket genererar stötljud.

Motåtgärd: Byt ut lagret vid underhåll. Det är viktigt att undvika stötbelastningar under installationen.

2. Kontamineringsljud (smutsljud)

Egenskaper: Otillräcklig rengöring under lagerinstallation, främmande partiklar i smörjmedlet eller skräp som kommer in i lagret under drift kan orsaka ett "knasande", "grisande" eller "väsande" ljud. Detta oregelbundna och varierande ljud uppstår när föroreningar passerar genom de rullande kontaktområdena.

Mekanism: Hårda partiklar drar in löpbanorna och de rullande elementen, vilket skapar kontinuerliga mindre stötar.

Motåtgärd: Kontaminering orsakar inte bara buller utan skapar också fördjupningar på löpbanor, vilket avsevärt förkortar lagrets livslängd. Det är viktigt att hantera och installera lager i en ren miljö och använda effektiva tätningsmetoder för att förhindra inträngning.

Slutsats

Att förstå symfonin av ljud som ett lager producerar är avgörande för prediktivt underhåll. Genom att särskilja ofarliga driftsljud som löparljud eller enstaka tumlande i låg hastighet från tecken på skada (regelbundet klickande) eller kontaminering (oregelbundet knarrande) möjliggör snabba och lämpliga åtgärder. Vid tveksamhet, kontakta en lagerspecialist eller använd verktyg för vibrationsanalys för en definitiv diagnos. Kom ihåg att proaktiv identifiering av onormala ljud skyddar ditt maskineri, förhindrar oplanerade stillestånd och optimerar drifteffektiviteten.
