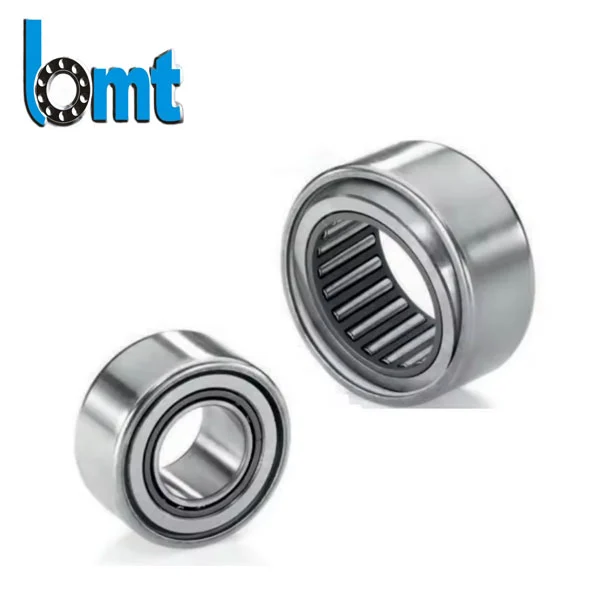

Justera nålrullager
Som en pålitlig tillverkare av nålrullager i Kina, designade BMT dessa lager för att hantera axelfelsinriktning direkt. Designen av nålrullen + den yttre ringen för inriktning är perfekt för textilmaskiner, transportörer och all utrustning som är utsatt för axelfel – säg adjö till inriktningshuvudvärk!
Produktspecifikationer
| Beteckning | Håldiameter (mm) | Nålvalshål (mm) | Ytterdiameter (mm) | Bredd (mm) | Dynamic Load Rating (kN) | Begränsande hastighet (r/min) |
| PNA 17/35 | 17 | - | 35 | 16 | 13.2 | 22 000 |
| PNA 25/47 | 25 | - | 47 | 20 | 22.9 | 15 000 |
| PNA 30/52 | 30 | - | 52 | 20 | 24.6 | 13 000 |
| RPNA 15/28 | - | 15 | 28 | 12 | 7.37 | 28 000 |
| RPNA 20/35 | - | 20 | 35 | 16 | 13.2 | 22 000 |
| PNA 22/44 | 22 | - | 44 | 20 | 22 | 16 000 |
| PNA 35/55 | 35 | - | 55 | 20 | 26.4 | 11 000 |
| PNA 40/62 | 40 | - | 62 | 20 | 27.5 | 10 000 |
| RPNA 25/42 | - | 25 | 42 | 20 | 19 | 18 000 |
| RPNA 30/47 | - | 30 | 47 | 20 | 22.9 | 15 000 |
| PNA 20/42 | 20 | - | 42 | 20 | 19 | 18 000 |
| RPNA 35/52 | - | 35 | 52 | 20 | 24.6 | 13 000 |
| RPNA 40/55 | - | 40 | 55 | 20 | 26.4 | 11 000 |
| RPNA 45/62 | - | 45 | 62 | 20 | 27.5 | 10 000 |
| PNA 28/12 | 12 | - | 28 | 12 | 7.37 | 28 000 |
| PNA 15/32 | 15 | - | 32 | 16 | 12.8 | 24 000 |
| RPNA 18/32 | - | 18 | 32 | 16 | 12.8 | 24 000 |
Tekniska parametrar
| typiska modeller med nålrullager | |||
| Beteckning | Mått (mm) | Grundläggande belastningsklasser (kN) | Applikationsscenarier |

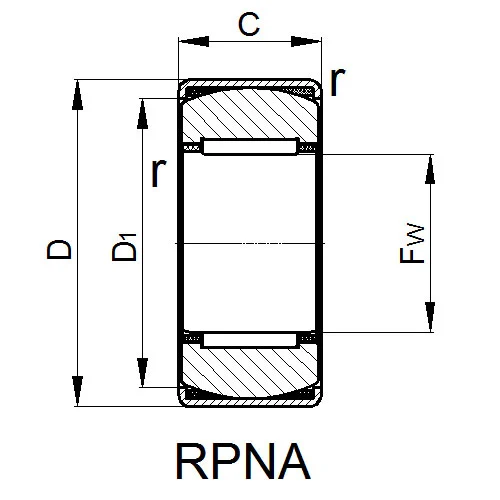

| RPNA 15/28 | Fw=15, D=28, C=12±0,5, D1=24,5, r min.=0,8 | dyn. Cr=6,9, stat. Cor=7,9 | Små växellådor, pumpar |
| RPNA 18/32 | Fw=18, D=32, C=16±0,5, D1=27, r min.=1,8 | dyn. Cr=12,5, stat. Cor=16,2 | Textilmaskiner, transportörer |
| RPNA 20/35 | Fw=20, D=35, C=16±0,5, D1=30,5, r min.=2,8 | dyn. Cr=13, stat. Cor=17,5 | Jordbruksutrustning |
| RPNA 25/42 | Fw=25, D=42, C=20±0,5, D1=36,5, r min.=3,8 | dyn. Cr=18,8, stat. Cor=30,5 | Verktygsmaskiner, kompressorer |
| RPNA 28/44 | Fw=28, D=44, C=20±0,5, D1=38,5, r min.=4,8 | dyn. Cr=22, stat. Cor=34 | Tryckpressar |
| RPNA 30/47 | Fw=30, D=47, C=20±0,5, D1=42, r min.=5,8 | dyn. Cr=22,6, stat. Cor=36 | Fläktar, fläktar |
| RPNA 35/52 | Fw=35, D=52, C=20±0,5, D1=47,5, r min.=6,8 | dyn. Cr=24,3, stat. Cor=41,5 | Byggmaskiner |
| RPNA 40/55 | Fw=40, D=55, C=20±0,5, D1=50,5, r min.=7,8 | dyn. Cr=26, stat. Cor=47 | Materialhanteringssystem |
| RPNA 45/62 | Fw=45, D=62, C=20±0,5, D1=58, r min.=8,8 | dyn. Cr=27,5, stat. Cor=53 | Kraftiga transportörer |

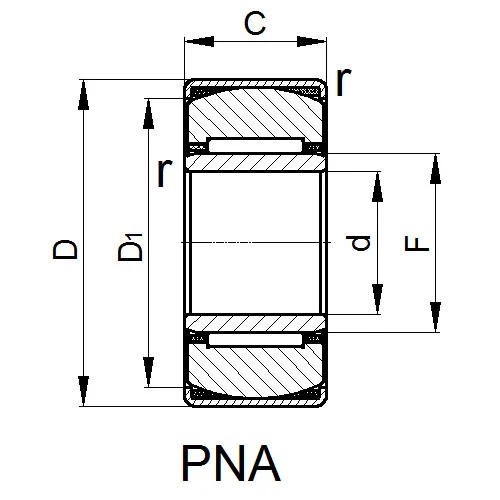

| PNA 28/12 | d=12, F=15, D=28, C=12±0,5, B=12, D1=24,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=6,9, stat. Cor=7,9 | Små motorer, precisionsverktyg |
| PNA 15/32 | d=15, F=18, D=32, C=16±0,5, B=16, D1=27, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=12,5, stat. Cor=16,2 | Textilspindlar |
| PNA 17/35 | d=17, F=20, D=35, C=16±0,5, B=16, D1=30,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=13, stat. Cor=17,5 | Förpackningsmaskiner |
| PNA 20/42 | d=20, F=25, D=42, C=20±0,5, B=20, D1=36,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=18,8, stat. Cor=30,5 | Biltillbehör |
| PNA 22/44 | d=22, F=28, D=44, C=20±0,5, B=20, D1=38,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=22, stat. Cor=34 | Hydrauliska pumpar |
| PNA 25/47 | d=25, F=30, D=47, C=20±0,5, B=20, D1=42, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=22,6, stat. Cor=36 | Pneumatiska verktyg |
| PNA 30/52 | d=30, F=35, D=52, C=20±0,5, B=20, D1=47,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=24,3, stat. Cor=41,5 | Gruvutrustning |
| PNA 35/55 | d=35, F=40, D=55, C=20±0,5, B=20, D1=50,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=26, stat. Cor=47 | Marina hjälpsystem |
| PNA 40/62 | d=40, F=45, D=62, C=20±0,5, B=20, D1=58, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=27,5, stat. Cor=53 | Industriella blandare |
Varför sticker detta lager ut?

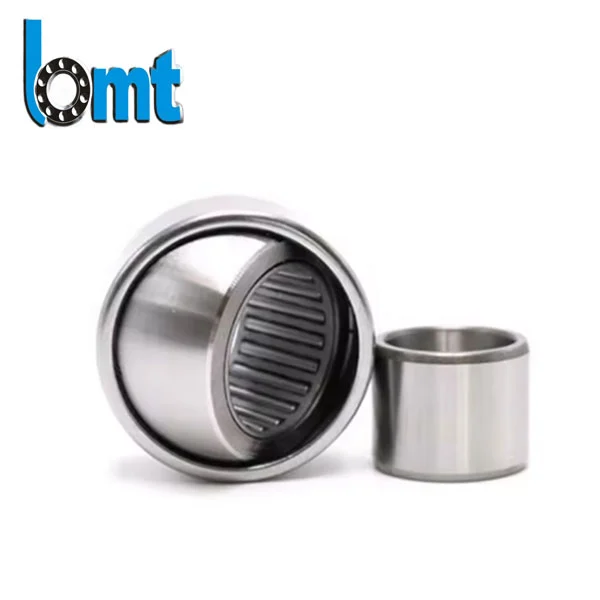

• Självjusterande magi: Den sfäriska yttre ringen korrigerar automatiskt upp till 3° av axelfel. Även om installationen är felaktig eller om vibrationer får axeln att röra sig, förblir justeringsnålslagren i nivå, vilket eliminerar behovet av stilleståndstid för omjustering.
• Tuff och långvarig: Tillverkad av GCr15-stål härdat till HRC 60-64, med polerade löpbanor. En textilfabrik som använde vår PNA 25/47-modell förlängde bytescykeln till en gång om året, vilket avsevärt minskade underhållskostnaderna. Efter att en textilfabrik använde vår PNA 25/47-modell förlängde den bytescykeln till en gång om året, vilket avsevärt minskade underhållskostnaderna.
Hur säkerställer vi kvalitet?
1. Strikt materialinspektion: Vi testar hårdheten på varje stål. Om det faller under HRC 60, avvisar vi det direkt.
2. Precisionsbearbetning: Med CNC-slipmaskiner håller vi löpbanans rundhet inom 0,003 mm – knappt 1/20 av ett människohårs bredd.
3. 100 % fabrikstestning: Varje lager kommer att testas genom att arbeta under 120 % av dess nominella belastning i 48 timmar; lager med vibrationer över 1,5 mm/s kommer att kasseras.
Installations- och underhållstips
• Håll det nära: Även om inriktningsnålslagren är självjusterande, använd en nivå för att justera lagren inom 3° för att maximera livslängden.
• Smörj i tid: Det är nödvändigt att applicera på nytt smörjfett var 1 000:e timme, och högtemperatursmörjfett bör användas under sommardrift.
• Lyssna och känn: När onormalt ljud eller överhettning inträffar, tyder det sannolikt på att lagren är överbelastade eller överdrivet felinriktade – vänligen stoppa maskinen omedelbart för inspektion.
Är du redo att uppleva våra inriktningsnålsrullager? Kontakta oss för prover, eller låt oss veta din enhetsinformation. Vi kommer att rekommendera den mest lämpliga modellen för dig, vilket gör axelfelställning till ett minne blott!
