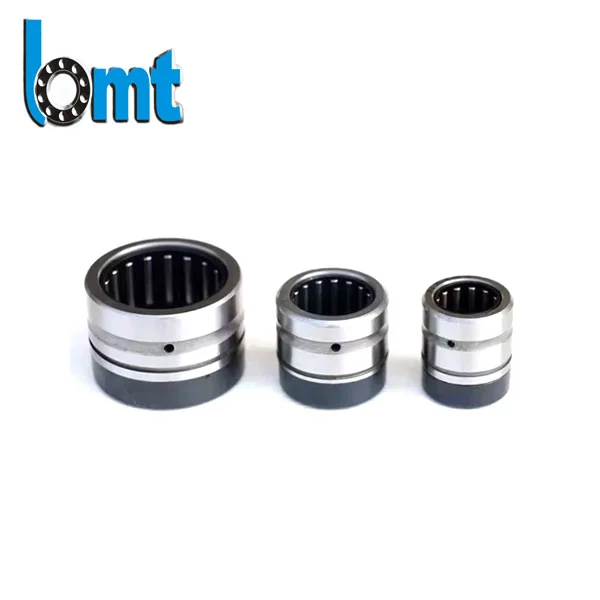

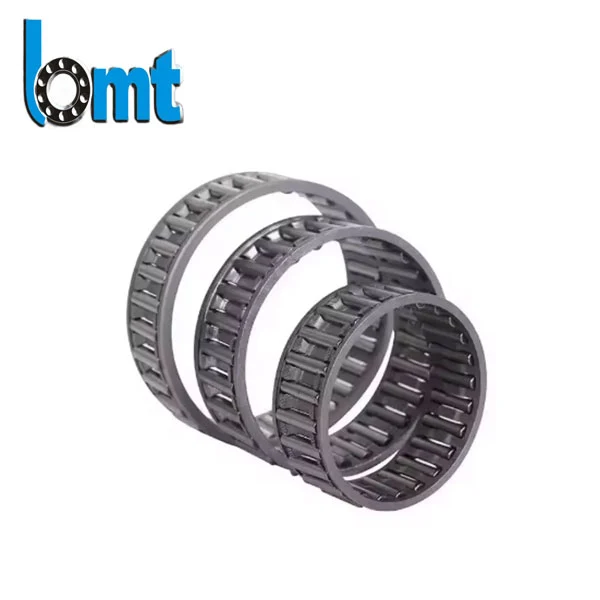

Kombinerade radiella-axiallager
BMT kombinerade radiella-axiallager är designade för att hantera både radiella och axiella belastningar samtidigt. De ger jämn prestanda för olika applikationer från industriella växellådor till robotmekanismer. BMT-lager som ett huvudval för maskinkomponenter tvingas från flera riktningar. Produktsammansättning.
Dubbel belastningshantering: Huvudkraften hos kombinerade radiella-axiallager ligger i deras unika förmåga att hantera både radiella och axiella belastningar utan att offra prestanda i någon aspekt. Detta är avgörande i utrustning som tryckpressar där axlar uthärdar radiella rotationskrafter och axiellt tryck från pappersrullar samtidigt. Våra fältexperiment visar att de minskar frekvensen av nödvändiga justeringar jämfört med att använda separata lager.
Utrymmesoptimering: Dessa lager frigör värdefullt utrymme i maskinkonstruktioner genom att integrera två funktioner i en enhet. En tillverkare av förpackningsutrustning informerade oss nyligen om att byte till våra kombinerade lager gjorde det möjligt att göra utrustningen mer lämpad för installation i trånga fabriksutrymmen.
Enklare installationsprocess: Att använda ett enda kombinerat radial-/axiallager istället för två separata minskar installationsstegen och minskar risken för felinriktning. Detta har lett till kortare monteringstider för våra kunder; en leverantör av bildelar rapporterade en acceleration på 15 % i sin produktionslinje efter att ha antagit dessa lager.
Tekniska parametrar

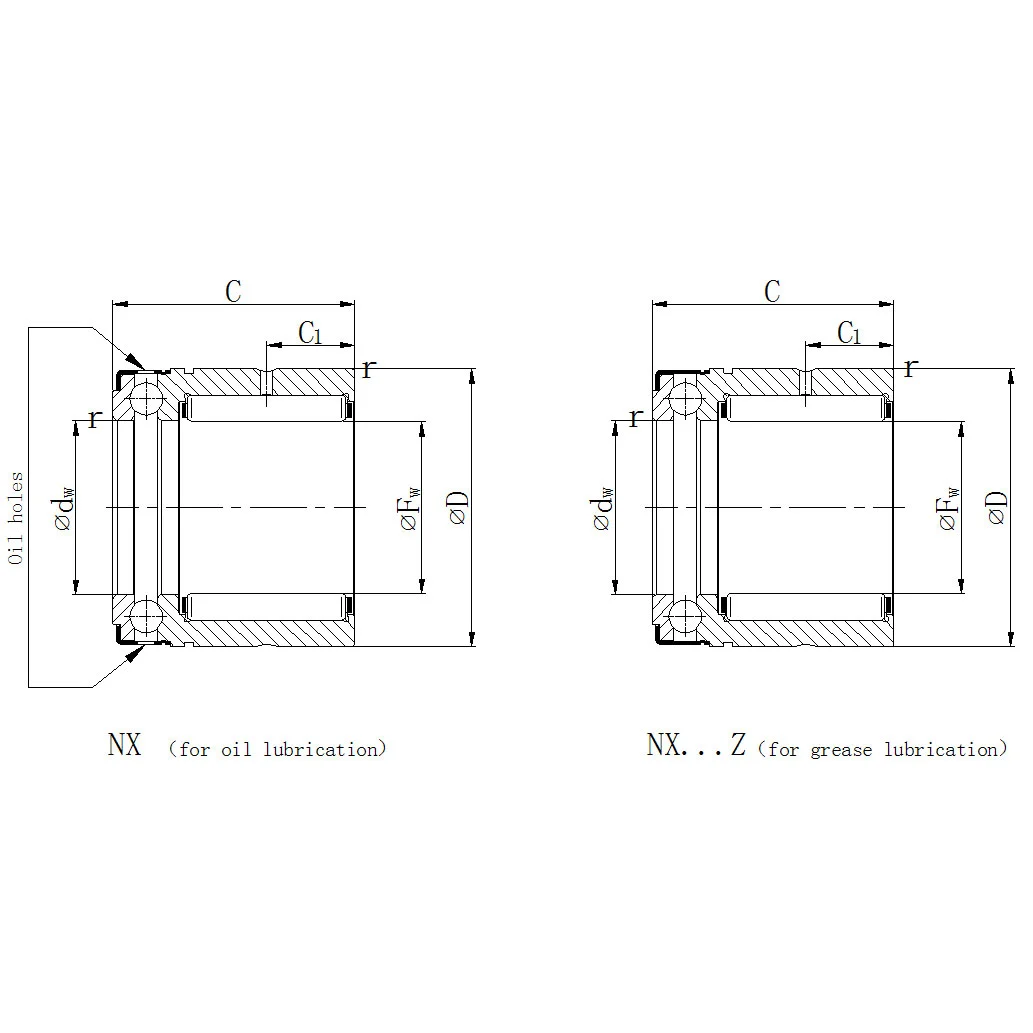

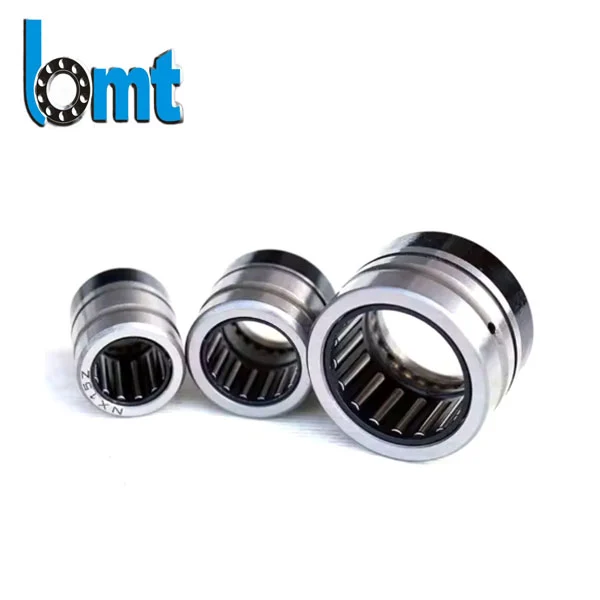

| Kombinerade radial-/axiallager: NX-serien | |||||||||||||
| Mått (mm) | Grundläggande belastningsklasser | ||||||||||||
| Beteckning (olja) | Beteckning (fett) | Fw (mm) | D (mm) | C –0,25 (mm) | C1 (mm) | dw E8 (mm) | r min. (mm) | dyn. Cr (KN) | stat. Cor (KN) | dyn. Ca (KN) | Stat. Coa (kn) | Rekommenderad innerring | Lämpliga låsringar |
| NX7-TV | NX7-Z-TV | 7 | 14 | 18 | 4.7 | 7 | 0.3 | 2.85 | 2.65 | 3.15 | 4.3 | – | WR14 |
| NX10 | NX10-Z | 10 | 19 | 18 | 4.7 | 10 | 0.3 | 4.45 | 3.7 | 4.6 | 7.2 | IR6X10X10-IS1 | WR19 |
| NX12 | NX12-Z | 12 | 21 | 18 | 4.7 | 12 | 0.3 | 4.8 | 4.3 | 4.85 | 8.2 | IR8X12X10-IS1 | WR21 |
| NX15 | NX15-Z | 15 | 24 | 28 | 8 | 15 | 0.3 | 10.7 | 12.7 | 5.6 | 10.4 | IR12X15X16 | WR24 |
| NX17 | NX17-Z | 17 | 26 | 28 | 8 | 17 | 0.3 | 11.9 | 15 | 5.8 | 11.5 | IR14X17X17 | WR26 |
| NX20 | NX20-Z | 20 | 30 | 28 | 8 | 20 | 0.3 | 13 | 17.5 | 7 | 14.7 | IR17X20X16 | Wr30 |
| NX25 | NX25-Z | 25 | 37 | 30 | 8 | 25 | 0.3 | 14.9 | 22.4 | 11.1 | 24.3 | IR20X25X16-IS1 | WR37 |
| NX30 | NX30-Z | 30 | 42 | 30 | 10 | 30 | 0.3 | 22.6 | 36 | 11.7 | 28 | IR25X30X20 | WR42 |
| NX35 | NX35-Z | 35 | 47 | 30 | 10 | 35 | 0.3 | 24.3 | 41.5 | 12.4 | 32.5 | IR30X35X20 | WR47 |
| Kombinerade radial-/axiallager: NKX | ||||||||||||||
| Beteckning | Lager med låskåpa | Fw (mm) | D (mm) | D1 max. (mm) | D2 max. (mm) | C (mm) | C1 (mm) | C2 min. (mm) | dw (mm) | r (mm) | radiell dyn. Cr (KN) | radiell stat. Cor (KN) | axiell dyn. Cr (KN) | axiell stat. Cor (KN) |
| NKX10-TV | NKX10-Z-TV | 10 | 19 | 24.1 | 25.2 | 23 | 9 | 6.5 | 10 | 0.3 | 6.2 | 7.8 | 10 | 14 |
| NKX12 | NKX12-Z | 12 | 21 | 26.1 | 27.2 | 23 | 9 | 6.5 | 12 | 0.3 | 9 | 11 | 10.3 | 15.4 |
| NKX15 | NKX15-Z | 15 | 24 | 28.1 | 29.2 | 23 | 9 | 6.5 | 15 | 0.3 | 10.7 | 12.7 | 10.5 | 16.8 |
| NKX17 | NKX17-Z | 17 | 26 | 30.1 | 31.2 | 25 | 9 | 8 | 17 | 0.3 | 11.9 | 15 | 10.8 | 18.2 |
| NKX20 | NKX20-Z | 20 | 30 | 35.1 | 36.2 | 30 | 10 | 10.5 | 20 | 0.3 | 16.4 | 23.8 | 14.3 | 24.7 |
| NKX25 | NKX25-Z | 25 | 37 | 42.1 | 43.2 | 30 | 11 | 9.5 | 25 | 0.6 | 18.8 | 30.5 | 19.6 | 37.5 |
| NKX30 | NKX30-Z | 30 | 42 | 47.1 | 48.2 | 30 | 11 | 9.5 | 30 | 0.6 | 22.6 | 36 | 20.4 | 42 |
| NKX35 | NKX35-Z | 35 | 47 | 52.1 | 53.2 | 30 | 12 | 9 | 35 | 0.6 | 24.3 | 41.5 | 21.2 | 47 |
| NKX40 | NKX40-Z | 40 | 52 | 60.1 | 61.2 | 32 | 13 | 10 | 40 | 0.6 | 26 | 47 | 27 | 63 |
| NKX45 | NKX45-Z | 45 | 58 | 65.2 | 66.5 | 32 | 14 | 9 | 45 | 0.6 | 27.5 | 53 | 28 | 69 |
| Nkx50 | NKX50-Z | 50 | 62 | 70.2 | 71.5 | 35 | 14 | 10 | 50 | 0.6 | 38 | 74 | 29 | 75 |
| NKX60 | NKX60-Z | 60 | 72 | 85.2 | 86.5 | 40 | 17 | 12 | 60 | 1 | 42 | 90 | 41.5 | 113 |
| NKX70 | NKX70-Z | 70 | 85 | 95.2 | 96.5 | 40 | 18 | 11 | 70 | 1 | 44.5 | 92 | 43 | 127 |
Praktiska tillämpningsinstanser
Inom industrirobotområdet använde vissa företag våra CRAB 30-lager i sina sexaxliga robotarmar. Dessa lager hanterar effektivt de radiella krafterna som genereras av armrotation och de axiella krafterna från lyft av nyttolasten, vilket garanterar jämn och exakt rörelse även vid full kapacitet. Under ett års användning noterade tillverkaren en 30 % minskning av lagerrelaterade underhållskrav.
En tillverkare av textilmaskiner använde CRAB 40-lager i sina spinnramar. Lagren hanterar effektivt den radiella spänningen från spindelrotation i hög hastighet och den axiella spänningen från garnlindning, vilket leder till stabilare drift och en minskning av trådbrott. Kunden noterade en 20 % förbättring av produktkvaliteten efter bytet.
Vår kvalitetskant
På BMT-företaget är vi väl medvetna om att kombinerade radiella/axiallager spelar en viktig roll för att upprätthålla en smidig drift av maskiner. Varje lager kommer att göra en serie strikta tester och materialanalyser som säkerställer användningen av exakta toleranser och belastningstestning för att verifiera prestanda under olika förhållanden. Vi gör detta för att vi har lärt oss av våra kunder att i industriella scenarier.BMT kan pålitliga lager vara den viktiga faktorn för kontinuerlig produktion.
