Axiella vinkelkontaktrullager SGL-serien

Vi är specialiserade på höglastade precisionslagerlösningar utformade för krävande industriella maskiner och automationssystem. Våra axialvinkelkontaktrullager SGL-serien är konstruerade för applikationer som kräver hög axiell styvhet, exakt positionering och stabil prestanda under kombinerade belastningar. De är brett utvalda för verktygsmaskiner, roterande bord och tunga automationssystem där lång livslängd, låga vibrationer och jämn noggrannhet är avgörande.

Skicka förfrågan

Gradering: 5.0

(Betygsräkning: 1)

Produktbeskrivning

Med över 20 års tillverkningserfarenhet har vi observerat ett vanligt problem inom industriella applikationer:

standardaxiallager misslyckas ofta med att upprätthålla stabil precision under kontinuerliga höga axiella belastningar och långa arbetscykler.

Axiella vinkelkontaktrullager SGL-serien utvecklades specifikt för att hantera denna begränsning genom att förbättra:

Rullkontaktgeometri

Förspänningsstabilitetskontroll

Värmebeständighet under höghastighetsdrift

Konsekvent belastningsfördelning

Jämfört med konventionella axiallager ger SGL-serien högre styvhet och mer stabil rotationsnoggrannhet, speciellt i precisionssystem.

Axial Angular Contact Roller Bearings Sgl Series

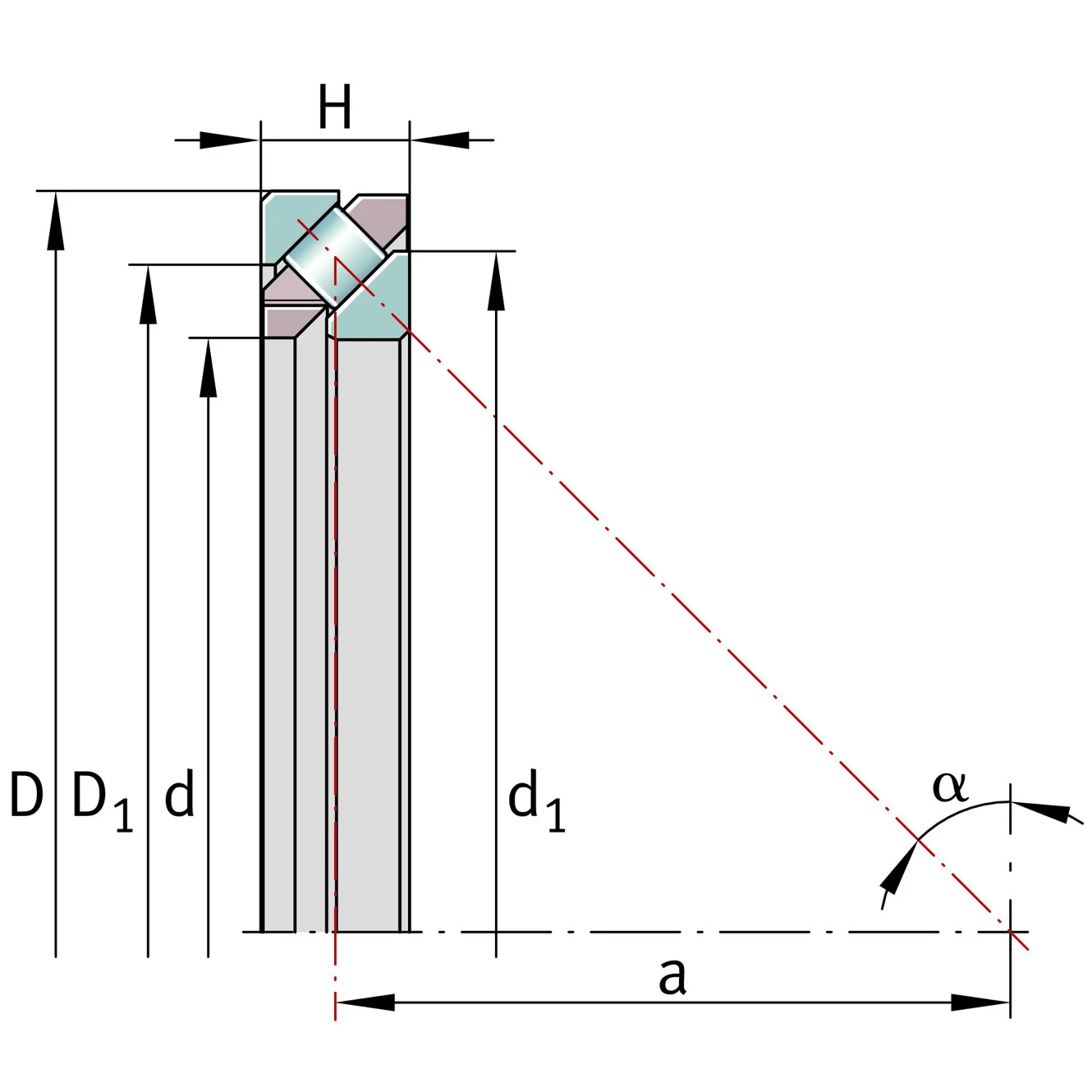

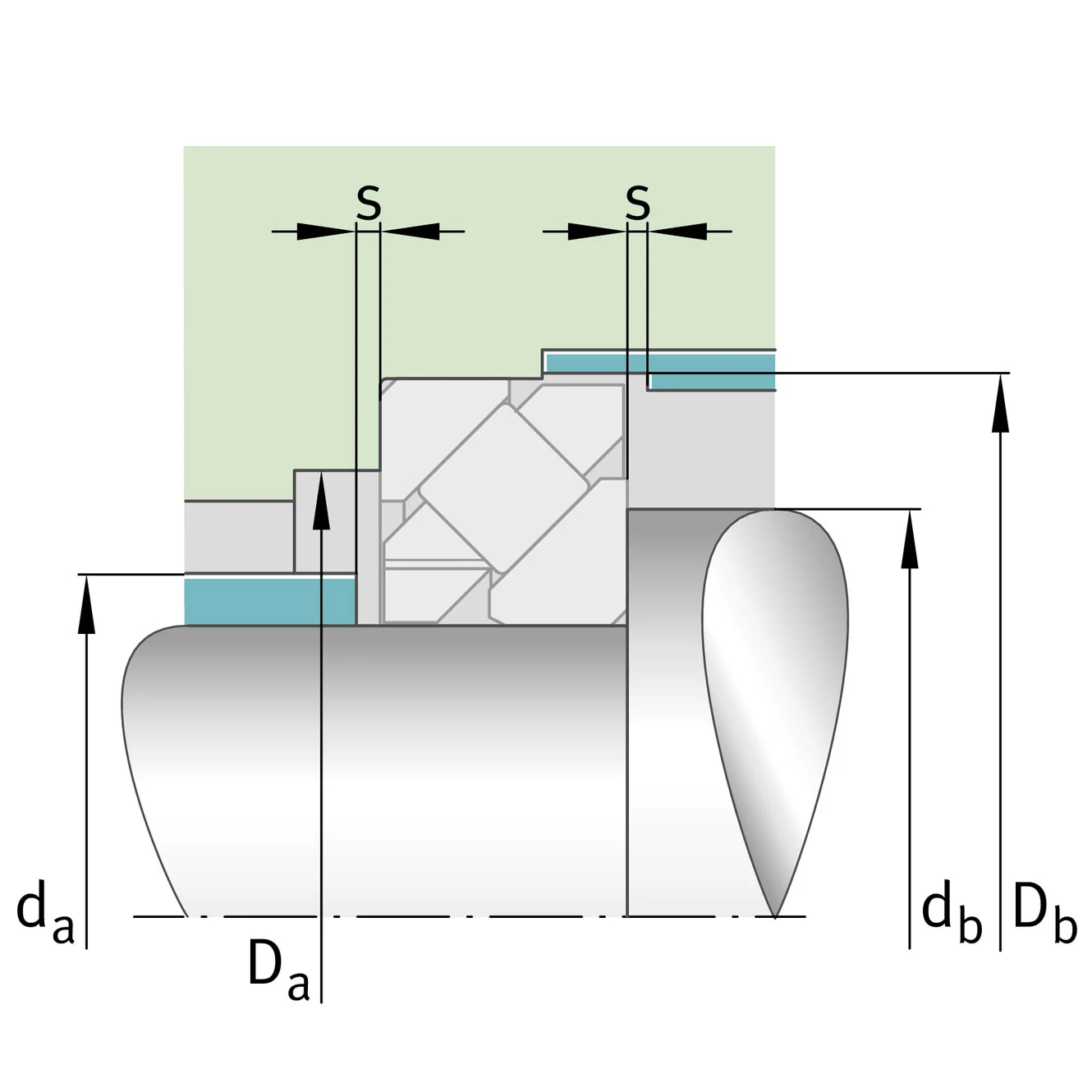

Tekniska parametrar

Beteckning	Beställningsbeteckning	Massa (kg)	d (mm)	D (mm)	H (mm)	D1 (mm)	d1 (mm)	a (mm)	DIN 623-1	Da (mm)	db (mm)	Db min (mm)	s	Cr (N)	C0r (N)	Ca (N)	C0a (N)	Cur (N)	Cua (N)	Referenshastighet (r/min)	Begränsande hastighet (r/min)
SGL1730	F-587391.SGL	0.015	17	30	7	22.5	24.5	11.75	–	22.5	24.5	31	1	3500	3550	8400	17700	610	2480	7000	3200
SGL3042	F-587397.SGL	0.022	30	42	7	34.5	37.5	18	–	34.5	37.5	43	1	4400	5500	10600	27500	940	3850	5100	2100
SGL3547	F-618875.SGL	0.024	35	47	7	40	42	20.5	–	40	42	48	1	4800	6400	11500	32000	1110	4500	4600	1800
SGL4052	F-557493.SGL	0.026	40	52	7	45.5	46.5	23	1808	45.5	46.5	53	1	6900	9600	16600	48000	1650	6700	4300	1600
SGL4558	F-238341.SGL	0.033	45	58	7	51	52.2	25.75	1809	51	52.2	59	1	7600	11200	18200	56000	1950	7900	3900	1400
SGL5065	F-557494.SGL	0.042	50	65	7	57.3	57.7	28.75	1810	57.3	57.7	66	1	9900	14900	23700	75000	1730	7000	3600	1300
SGL6078	F-238166.SGL	0.085	60	78	10	68	70	34.5	1812	68	70	79	1	14300	21700	34500	109000	2500	10200	3200	1100
SGL6585	F-557495.SGL	0.106	65	85	10	75	77	37.5	1813	75	77	86	1	15000	23900	36000	119000	2750	11200	3000	1000
SGL80100	F-238167.SGL	0.12	80	100	10	90	92	45	1816	90	92	101	1.5	16600	29000	40000	144000	3350	13600	2500	850
SGL85110	F-587396.SGL	0.228	85	110	13	96	99	48.75	1817	96	99	111	1.5	21400	36000	51000	180000	4350	17700	2400	750
SGL98130	F-238584.SGL	0.42	98	130	16	113	115	57	–	113	115	131	1.5	37000	63000	89000	315000	7700	31000	2200	650
SGL105130	F-240120.SGL	0.269	105	130	13	116.5	118.5	58.75	1821	116.5	118.5	131	1.5	28500	52000	68000	260000	6000	24400	2000	600
SGL130165	F-631562.SGL	0.64	130	165	17.5	146	149	73.75	–	146	149	166	1.5	49000	90000	118000	450000	8600	35000	1800	500
SGL140175	F-550953.SGL	0.69	140	175	18	156	159	78.75	1828	156	159	176	1.5	50000	95000	121000	475000	9000	36500	1700	450
SGL180225	F-550954.SGL	1.44	180	225	22	200	205	101.25	1836	200	205	226	2	75000	151000	181000	750000	14400	58000	1500	350
SGL200250	F-565516.SGL	1.93	200	250	24	222.5	227.5	112.5	1840	222.5	227.5	251	2	100000	199000	240000	990000	19000	77000	1300	300
SGL240310	F-571366.SGL	4.55	240	310	33	272	278	137.5	–	272	278	311	2.5	153000	320000	370000	1600000	31000	125000	1200	250
SGL260320	F-555613.SGL	3	260	320	30	287	293	145	–	287	293	321	2.5	126000	280000	305000	1390000	25500	103000	1100	250
SGL290330	F-614821.SGL	1.78	290	330	20	307.4	312.6	155	–	307.4	312.6	331	2.5	84000	217000	203000	1090000	17600	72000	1000	200
SGL340400	F-565223.SGL	4.85	340	400	30	367	373	185	–	367	373	401	3	181000	440000	435000	2200000	39000	158000	900	200

Viktiga prestandafördelar

Struktur med hög axiell styvhet

Den optimerade rullgeometrin ökar den effektiva kontaktytan mellan rullar och löpbanor.
Denna design minskar elastisk deformation och förbättrar avsevärt den bärande stabiliteten, vilket hjälper till att underhållaexakt positionering under kraftig axiell kraft.

Precision Raceway Grinding

Alla löpbanor tillverkas med hjälp av automatiserade sliplinjer och strikta dimensionskontrollsystem.

Detta resulterar i:

Lägre driftljud
Minskad friktionsvärme
Förbättrad motståndskraft mot ytutmattning
Minimal mikrovibration

Dessa fördelar är särskilt viktiga förCNC-maskiner och höghastighetsautomationssystem.

Stabil materialprestanda

Axiella vinkelkontaktrullager SGL-serien är idealisk för system som kräver hög precision axiell styrning och stabil rotation, inklusive:

Hög slitstyrka
Stabil måttnoggrannhet
Stark utmattningslivsprestanda
Utmärkt antideformationsförmåga

Valfria material och ytbehandlingar finns förfuktiga, frätande eller speciella driftsmiljöer.

Tillverkning och kvalitetskontroll

BMT Bearings driver ett helt kontrollerat produktionssystem i linje med ISO9001 och IATF16949 standarder.

Våra produktionsmöjligheter inkluderar:

Automatiserade precisionsslipningslinjer
Helautomatiska monteringssystem
Testutrustning för buller och vibrationer
Verktyg för inspektion av rundhet och ytjämnhet
Livscykel- och röjningstestsystem

Varje parti av SGL-seriens lager genomgår fullständig inspektion före leverans för att säkerställakonsekvent prestanda och tillförlitlighet.

Typiska applikationer

Axiella vinkelkontaktrullager SGL-serien är idealisk för system som kräver hög precision axiell kontroll och stabil rotation, inklusive:

CNC verktygsmaskiner spindlar
Roterande indexeringstabeller
Precisionsautomationsutrustning
Formsprutningsmaskiner
Servodrivna system för tung last
Vertikala slipmaskiner
Industriell robotik
Högbelastningstransmissionsenheter

I kontinuerliga produktionsmiljöer hjälper stabila axiella prestanda till att minska stilleståndstiden och underhållsfrekvensen.

SGL-serien vs standardaxiallager

Prestandafaktor	Standard axiallager	SGL-serielager
Axiell belastningskapacitet	Medium	Hög
Positioneringsnoggrannhet	Standard	Precisionsgrad
Höghastighetsstabilitet	Måttlig	Hög stabilitet
Strukturell styvhet	Lägre	Högre
Värmebeständighet	Allmän	Förbättrad
Kontinuerlig drift	Genomsnitt	Stabil och lång livslängd

Rekommenderade driftförhållanden

SGL-serien rekommenderas för:

Kontinuerlig industriell drift
System med hög axiell belastning
Precisionspositioneringsutrustning
Krav på låga vibrationer
Frekventa start-stopp-applikationer

För extrema miljöer (damm, fukt, hög temperatur) bör smörj- och tätningskonfigurationen anpassas till driftsförhållandena.

OEM & global leveranskapacitet

BMT Bearings stödjer långsiktigt OEM- och exportsamarbete över Europa, Sydostasien, Sydamerika och Mellanöstern.

Vi tillhandahåller:

OEM anpassning
Lasermärkning
Privat märkning och förpackning
Teknisk parameterjustering
Tillförsel av bulkproduktion

Vårt fokus ligger inte bara på kostnadseffektivitet, utan pålångsiktig stabilitet, konsekvens och driftsäkerhetför industriella användare.
