Vad är vinkelkontaktkullager och varför är de kritiska för höghastighetsapplikationer

Vinklade kontaktkullagerär väsentliga komponenter i moderna mekaniska system där hög hastighet, precision och kombinerad axiell och radiell lastkapacitet krävs. Den här artikeln ger en omfattande förklaring av vad vinkelkontaktkullager är, hur de fungerar, varför de överträffar standardlager i krävande applikationer och hur du väljer rätt typ för ditt maskineri. Denna guide bygger på branschpraxis och tekniska standarder och är utformad för att stödja ingenjörer, köpare och beslutsfattare som söker pålitliga lagerlösningar från pålitliga tillverkare som t.ex.BMT.

Innehållsförteckning

• 1. Vad är vinkelkontaktkullager?
• 2. Hur fungerar vinkelkontaktkullager?
• 3. Varför är vinkelkontaktkullager idealiska för höghastighetsapplikationer?
• 4. Viktiga strukturella egenskaper och kontaktvinklar
• 5. Lastkapacitet: axiell vs radiell prestanda
• 6. Enkelrad vs dubbelrad vinkelkontaktkullager
• 7. Vanliga tillämpningar över branscher
• 8. Jämförelse med andra lagertyper
• 9. Urvalsguide: Hur man väljer rätt lager
• 10. Tips för installation, smörjning och underhåll
• FAQ: Vinklade kontaktkullager

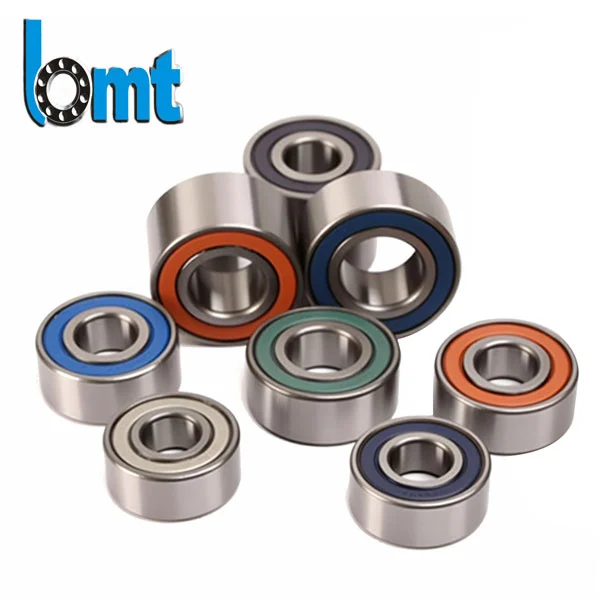

1. Vad är vinkelkontaktkullager?

Vinkelkontaktkullager är en typ av rullager utformade för att stödja kombinerade radiella och axiella belastningar. Till skillnad från vanliga djupa spårkullager är löpbanorna i vinkelkontaktkullager förskjutna i förhållande till varandra i axiell riktning, vilket skapar en definierad kontaktvinkel mellan kulorna och löpbanorna.

Denna design gör det möjligt för lagret att hantera axiella belastningar i en riktning samtidigt som det bibehåller utmärkt radiell belastningskapacitet. På grund av denna unika struktur används vinkelkontaktkullager i stor utsträckning i höghastighets- och högprecisionsutrustning.

Enligt tekniska specifikationer som beskrivs i branschreferenser såsom vinkelkontaktkullager teknisk översikt, är dessa lager konstruerade för stabilitet, minskad friktion och lång livslängd.

2. Hur fungerar vinkelkontaktkullager?

Det avgörande kännetecknet för vinkelkontaktkullager är kontaktvinkeln. Denna vinkel bestämmer hur krafter överförs genom lagret:

• Radiella laster överförs vinkelrätt mot axeln
• Axiella laster överförs parallellt med axeln

Eftersom lastvägen är vinklad genererar axiella krafter radiella komponenter och vice versa. Detta gör att lagret tål högre kombinerade belastningar jämfört med konventionella lager.

Enradiga vinkelkontaktkullager kan dock endast stödja axiella belastningar i en riktning. För att motverka detta monteras de ofta i par eller uppsättningar med hjälp av arrangemang som:

• Rygg mot rygg (DB)
• Ansikte mot ansikte (DF)
• Tandem (DT)

3. Varför är vinkelkontaktkullager idealiska för höghastighetsapplikationer?

Höghastighetsmaskiner kräver lager som minimerar friktion, bibehåller dimensionell noggrannhet och avleder värme effektivt. Vinkelkontaktkullager utmärker sig i dessa områden på grund av:

1. Optimerad inre geometri för minskad friktion
2. Tillverkningstoleranser med hög precision
3. Stabil prestanda under termisk expansion
4. Överlägsen axiell styvhet

Tillverkare gillarBMTdesigna vinkelkontaktkullager för att möta prestandakraven för CNC-spindlar, turbiner och höghastighetsmotorer, där rotationsnoggrannheten är avgörande.

4. Viktiga strukturella egenskaper och kontaktvinklar

Vinkelkontaktkullager finns med olika kontaktvinklar, vanligtvis:

Att välja rätt kontaktvinkel är avgörande för att optimera lagrets livslängd och prestanda.

5. Lastkapacitet: axiell vs radiell prestanda

Vinkelkontaktkullager överträffar djupa spårlager när axiella belastningar är betydande. Deras förmåga att hantera kombinerade laster gör dem lämpliga för:

• Verktygsmaskiner spindlar
• Växellådor
• Pumpar och kompressorer

Genom att para ihop lager korrekt kan systemen uppnå dubbelriktad axiell belastningskapacitet samtidigt som styvheten bibehålls.

6. Enkelrad vs dubbelrad vinkelkontaktkullager

7. Vanliga tillämpningar över branscher

Vinkelkontaktkullager används ofta i:

• CNC-verktygsmaskiner
• Robotik och automation
• Flyg- och rymdsystem
• Elmotorer
• Precisionspumpar

BMT levererar vinkelkontaktkullager konstruerade för konsekvent kvalitet och långsiktig tillförlitlighet inom dessa krävande sektorer.

8. Jämförelse med andra lagertyper

9. Urvalsguide: Hur man väljer rätt lager

När du väljer vinkelkontaktkullager, överväg:

1. Lastriktning och storlek
2. Erforderlig rotationshastighet
3. Precisionsklass (P0, P5, P4, P2)
4. Smörjmetod
5. Driftstemperatur

Samråd med erfarna tillverkare som BMT säkerställer ett optimalt lagerval anpassat för din applikation.

10. Tips för installation, smörjning och underhåll

• Följ alltid rekommenderade förspänningsspecifikationer
• Använd rena verktyg och miljöer under installationen
• Välj fett eller olja som lämpar sig för hastighet och temperatur
• Övervaka vibrationer och buller under drift

FAQ: Vinklade kontaktkullager

F1: Kan vinkelkontaktkullager hantera axiella belastningar i båda riktningarna?

Enkelradslager klarar endast axiella belastningar i en riktning. Parade eller dubbelradiga konfigurationer tillåter dubbelriktat axiell laststöd.

F2: Är vinkelkontaktkullager lämpliga för höghastighetsmotorer?

Ja. Deras låga friktion och precisionsdesign gör dem idealiska för höghastighetsmotorapplikationer.

F3: Vilka industrier förlitar sig mest på vinkelkontaktkullager?

Verktygsmaskiner, flyg-, robot- och precisionstillverkningsindustrin förlitar sig starkt på dessa lager.

F4: Hur påverkar förspänning lagerprestanda?

Korrekt förspänning förbättrar styvheten och noggrannheten, men överdriven förspänning kan minska lagrets livslängd.

Eftersom globala industrier fortsätter att kräva högre hastighet, noggrannhet och tillförlitlighet förblir vinkelkontaktkullager en hörnsten i avancerad mekanisk design. Med beprövad expertis, strikt kvalitetskontroll och ett brett produktsortiment,BMTlevererar lagerlösningar som möter moderna tekniska utmaningar.

Om du letar efter pålitliga vinkelkontaktkullager skräddarsydda för din applikation,kontakta ossidag för att diskutera dina krav med BMT:s professionella team.
