Vilka är de viktigaste fördelarna med fyrpunktskontaktkullager i moderna maskiner

Artikelsammanfattning: Fyrpunktskontaktkullagerär väsentliga komponenter i krävande mekaniska system på grund av deras unika bärande geometri, kompakta design och förmåga att hantera axiella belastningar i båda riktningarna. Den här artikeln utforskar deras design, mekaniska fördelar, nyckelapplikationer, komparativa fördelar jämfört med alternativ och underhållstips, och ger en omfattande guide för ingenjörer, designers och inköpsproffs.

Referenser för tekniska detaljer hämtas från branschlagerspecialister (t.ex. NSK, SKF, RKB) för att säkerställa faktaprecision och insikter om bästa praxis.

Innehållsförteckning

• Definition och vad som gör dem unika
• Engineering Design & Mekanik
• Viktiga fördelar
• Industriella applikationer
• Jämförelsetabell för specifikation
• Underhåll & bästa praxis
• Vanliga frågor
• Slutsats

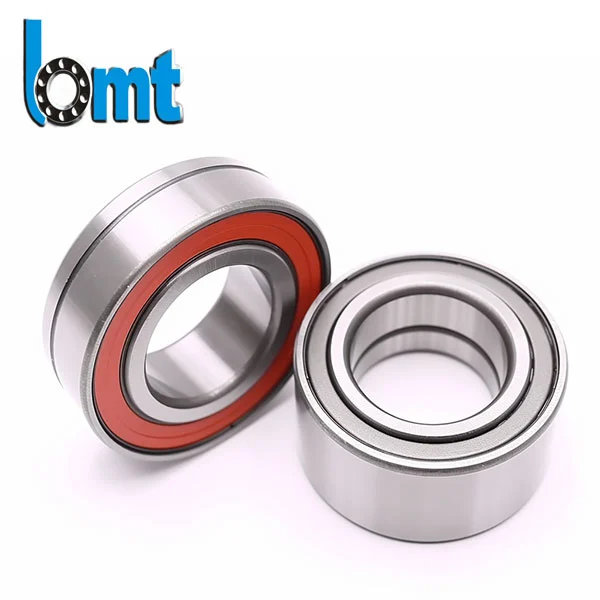

Definition: Fyrpunktskontaktkullager

Fyrpunktskontaktkullagerär en klass avradiella enradiga vinkelkontaktkullagermed specialiserade löpbanor som gör att varje kula samtidigt kan kontakta både den inre och yttre ringen vid fyra punkter under radiell belastning.

Till skillnad från standardlager med djupa spår eller dubbelrader, är dessa lager:

• Klarar axiella belastningar i båda riktningarna.
• Ta emot kombinerade laster (axiell + radiell) i kompakta utrymmen.
• Ger hög styvhet tack vare den unika kontaktgeometrin.

Engineering Design & Mekanik

Kärnan i fyrapunktslagren är geometrin på deras löpbanor och kulkonfiguration:

• Delad innerring:Möjliggör ett större antal bollar och separerbar struktur.
• Kontaktvinkel:Vanligtvis runt 35°, vilket ökar den axiella lastkapaciteten.
• Raceway Form:Persikformade eller gotiska bågar skapar fyra distinkta belastningspunkter under radiell belastning.

De fyra kontaktpunkterna mellan kulor och ringar ger en balanserad kraftfördelning, vilket gör dessa lager lämpliga för tunga axiella belastningar även i dubbelriktade dragkraftsscenarier.

Viktiga fördelar med fyrpunktskontaktkullager

Följande är kärnfördelarna som gör dessa lager idealiska för moderna industriella applikationer:

1. Dubbelriktad lasthantering

Fyrpunktskontaktlager kan bära axiell belastning i båda riktningarna utan att behöva parade lager, till skillnad från traditionella vinkelkontaktlager.

2. Kompakt axiellt fotavtryck

Jämfört med dubbelradiga vinkelkontaktlager kräver dessa lager betydligt mindre axiellt utrymme – en stor fördel i utrustning med begränsad utrymme.

3. Hög belastningskapacitet och styvhet

Kombinationen av ett större antal rullande element och optimerad kontaktvinkel ökar lastkapaciteten och styvheten, vilket förbättrar maskinens precision och reaktionsförmåga under belastning.

4. Förenklad montering och underhåll

Den separerbara designen gör att den yttre ringen med kulor och hållarmontering kan installeras oberoende av inre ringhalvor, vilket förenklar installation och service.

5. Kostnadseffektivt alternativ

I många konstruktioner kan ett enda fyrapunktskontaktlager ersätta två vinkelkontaktlager, vilket minskar antalet delar och lagerkomplexiteten.

Var används fyrpunktskontaktkullager?

Dessa lager används inom olika industrisektorer på grund av mångsidighet och prestanda:

• Automation & robotiksystem
• Elmotorer och kraftgenereringsutrustning
• Pumpar, kompressorer och växellådor
• Tungt maskineri som kranar och materialhanteringsredskap
• Verktygsmaskiner som kräver dubbelriktat axiell laststöd

Specifikations- och jämförelsetabell

Guide för underhåll och bästa praxis

För att maximera livslängden, följ dessa metoder:

• Korrekt smörjning:Regelbunden olje- eller fettsmörjning anpassad till belastnings- och hastighetsförhållanden säkerställer smidig drift.
• Temperaturövervakning:Undvik långvarig exponering över nominella driftstemperaturer.
• Justering av axiellt spel:Rätt spelrum förhindrar för tidigt slitage eller överhettning.

Vanliga frågor

F1: Hur skiljer sig fyrpunktskontaktkullager från djupa spårkullager?

S: Även om djupa spårlager stödjer radiella och begränsade axiella belastningar, är fyrapunktslager speciellt utformade för att hantera dubbelriktade axiella belastningar och passar kompakt där dubbelradiga alternativ skulle vara för stora.

F2: Vad är en typisk kontaktvinkel och varför spelar den någon roll?

S: Den typiska kontaktvinkeln är runt 35°, vilket balanserar radiell och axiell belastningskapacitet och bidrar till styvhet.

F3: Kan dessa lager användas vid höga hastigheter?

S: Ja, deras design tillåter höghastighetsprestanda, även om specifika värderingar beror på storlek, smörjning och användningsförhållanden.

F4: Finns det standardserier eller koder för att namnge dessa lager?

S: Ja, lagernamn inkluderar dimensionsserier, bländarkoder och material/burbeteckningar, vanligen standardiserade mellan tillverkare.

Slutsats

Fyrpunktskontaktkullager utmärker sig som en robust, utrymmeseffektiv och mångsidig lösning för moderna maskiner. Från dubbelriktat axiell laststöd till förenklad installation och minskat antal delar, dessa lager ger betydande design- och prestandafördelar för ett brett spektrum av applikationer.

Om du utvärderar lageralternativ för ditt nästa mekaniska konstruktion eller industriprojekt, överväg att ta kontakt för expertråd om lagerval och implementeringsstrategier.

BMTerbjuder fyrpunktskontaktkullager med hög precision konstruerade för tillförlitlighet och prestanda. För att få personliga rekommendationer eller diskutera anpassade specifikationer,kontakta ossi dag!
